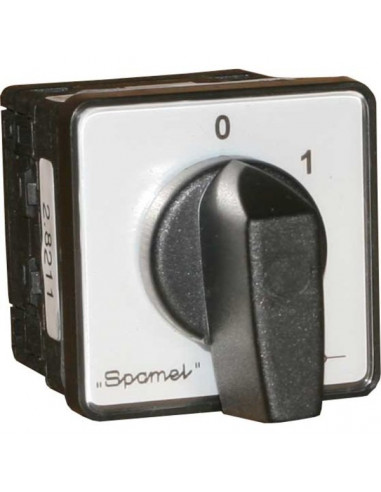

Łącznik Krzywkowy 10A, Rozłącznik 0-1 (3 - biegunowy), mocowany do pulpitu czoło szare pokrętło czarne

"Rozłącznik 0-1, 3-biegunowy, wykonanie typowe, 10A

Zastosowanie
Łączniki krzywkowe są elektrycznymi obrotowymi łącznikami wielotorowymi przystosowanymi do załączania i wyłączania prądów. Łączniki krzywkowe znajdują zastosowanie w obwodach instalacji
elektrycznych niskiego napięcia zwłaszcza jako wyłączniki, rozłączniki, przełączniki oraz łączniki sterownicze. Łączniki krzywkowe mogą być zainstalowane w pomieszczeniach zamkniętych (3 stopien zanieczyszczenia przeznaczenie przemysłowe) w temp. od 40 do +70°C. Łączniki krzywkowe
spełniają wymagania normy PN-EN60947-3, IEC 60947-3. Ponadto mogą pracować w warunkach środowiskowych określonych w normach IEC 60068-2-6 (wibracje), IEC 60068-2-27 (udary), IEC 60068-2-2 (suche gorąco), IEC 60068-2-1 (zimno), IEC 60068-2-30 (wilgotne gorąco), IEC 60068-2-52
(mgła solna).

Segmentowa budowa łączników z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła napędu. Stosując dobraną liczbę zębów zębatki w mechanizmie napędu
można uzyskiwać kąty skoku pokręt ła co 30°, 45° lub 90°, np.: przy 30° daje nam maksymalnie 12 pozycji pokrętła. Ponadto rozłączniki SK charakteryzują się małymi gabarytami, stopniem ochrony IP20 zwiększającym bezpieczeństwo instalatora

Obudowy OB11,OB12 ,OB13 i OB14 zostały zaprojektowane do ochrony aparatury elektrycznej niskiego
napięcia i są dedykowane w przypadku OB11 i OB12 dla łączników krzywkowych serii SK10/16/20,
natomiast OB13 i OB14 dla łączników krzywkowych serii SK25/32/40. Charakteryzują się one nowym
designem i niewielkimi gabarytami. Poza tym wszystkie części składowe wykonane zostały z termoplastycznego tworzywa PA6 nadającego się do recycling. Gładkie powierzchnie
zewnętrzne obudów sprawiają że łatwiejsze jest usunięcie z ich powierzchni wszelkiego rodzaju
zabrudzen przez co i zachowanie estetycznego wyglądu przez cały okres ich użytkowania. Obudowy
zostały wyposażone w zaciski umożliwiające podłączenie zarówno przewodu ochronnego PE jak i N,
ponadto sprostanie wymaganiom stopnia ochrony IP65 zwiększa ich obszar zastosowania a tym samym
i atrakcyjność.

Każdy zestaw obudowy wyposażony został w komplet dławnic umożliwiających montaż przewodów
zasilających do łącznika krzywkowego SK. Ilość ich jest uzależniona od realizowanego programu łączen przez łącznik wchodzący w skład zestawu. Zarówno podstawy obudów OB11 i OB12 oraz 13 i OB14 posiadają pocienienia pod dławnice w czterech różnych punktach. W przypadku obudów OB11 i OB12 są to dławnice M20, natomiast dla OB13 i OB14 są to dławnice M25. Zgodnie z życzeniem klienta obudowy mogą zostać wyposażone w standardowe pokrętło lub pokrętło z możliwością zamknięcia na kłódkę, które daje możliwość ograniczenia dostępu dla osób niepowołanych na zmianę stanu załączenia łącznika mieszczącego się w obudowie.

Ponadto na życzenie klienta w każdej z obudów istnieje możliwość wyposażenia jej w lampkę sygnalizacyjną (230 LED AC), która sygnalizuje stan załączenia łącznika krzywkowego wchodzącego w skład zestawu."

• Kod: HDT819
• Producent: SPAMEL
• Kod producenta: SK10-2.8211P03
• EAN: 5907723030848
• Jednostka: szt
• Typ produktu: ŁĄCZNIK
• Szerokość: 0.05 m
• Długość: 0.08 m
• Wysokość: 0.05 m
• Objętość: 0.0002 m3
• Waga: 0.11 kg
• Do instalacji w tablicach rozdzielczych: tak
• Do montażu na płycie: nie
• Do montażu pośredniego: nie
• Do montażu tablicowego: tak
• Kompletne urządzenie w obudowie: nie
• Liczba biegunów: 3
• Model: Przełącznik włącz/wyłącz
• Rodzaj elementu wykonawczego: Pokrętło
• Rodzaj podłączenia styków głównych: Uchwyt zaciskowy
• Stopień ochrony (IP) części czołowej: IP65
• Z pozycją 0: tak
• Znamionowa moc pracy dla AC-3, 400 V: 3 kW
• Znamionowy prąd ciągły Iu: 10 A
• SKU: HDT819
