Cyfrowy. Jednofazowy.

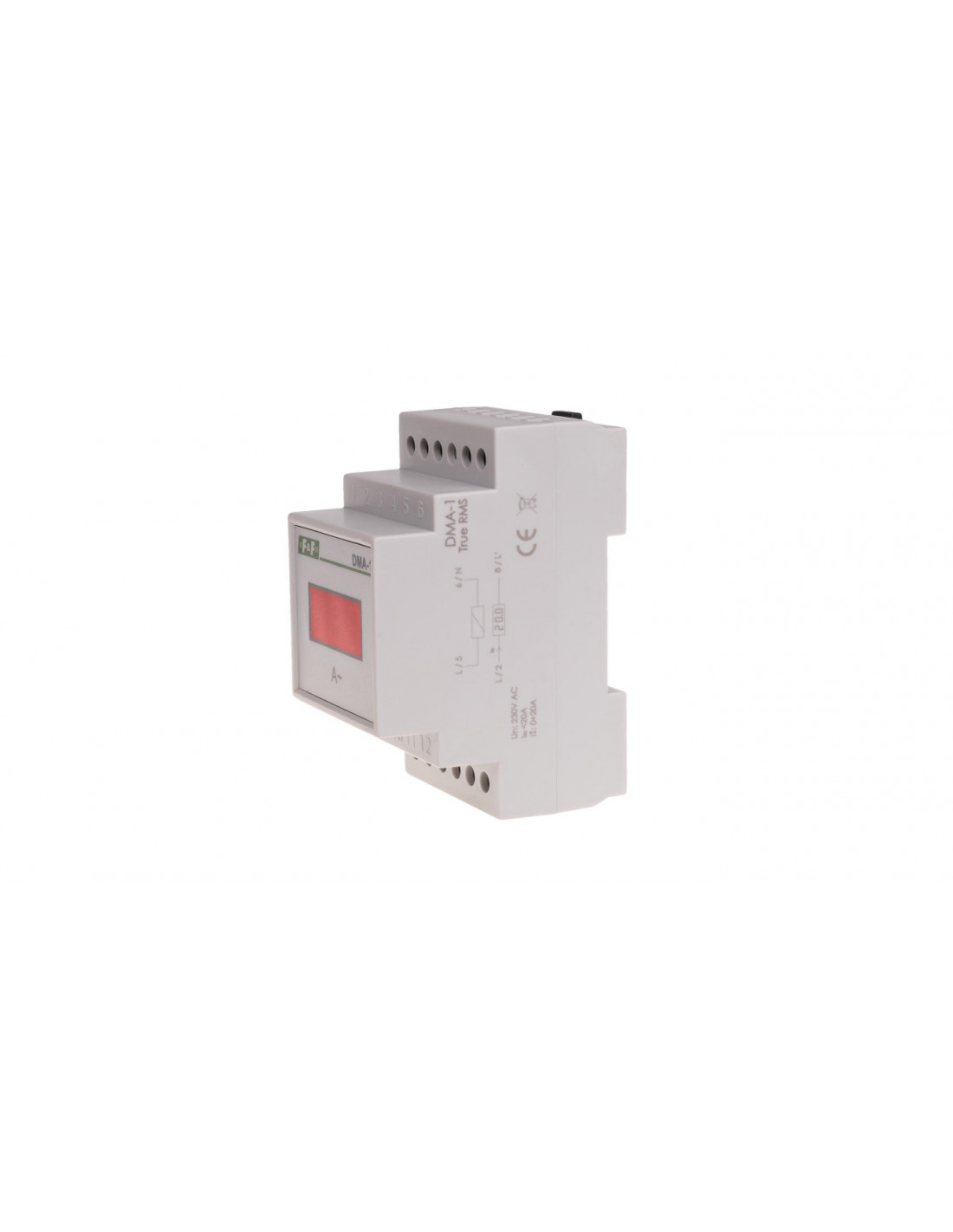

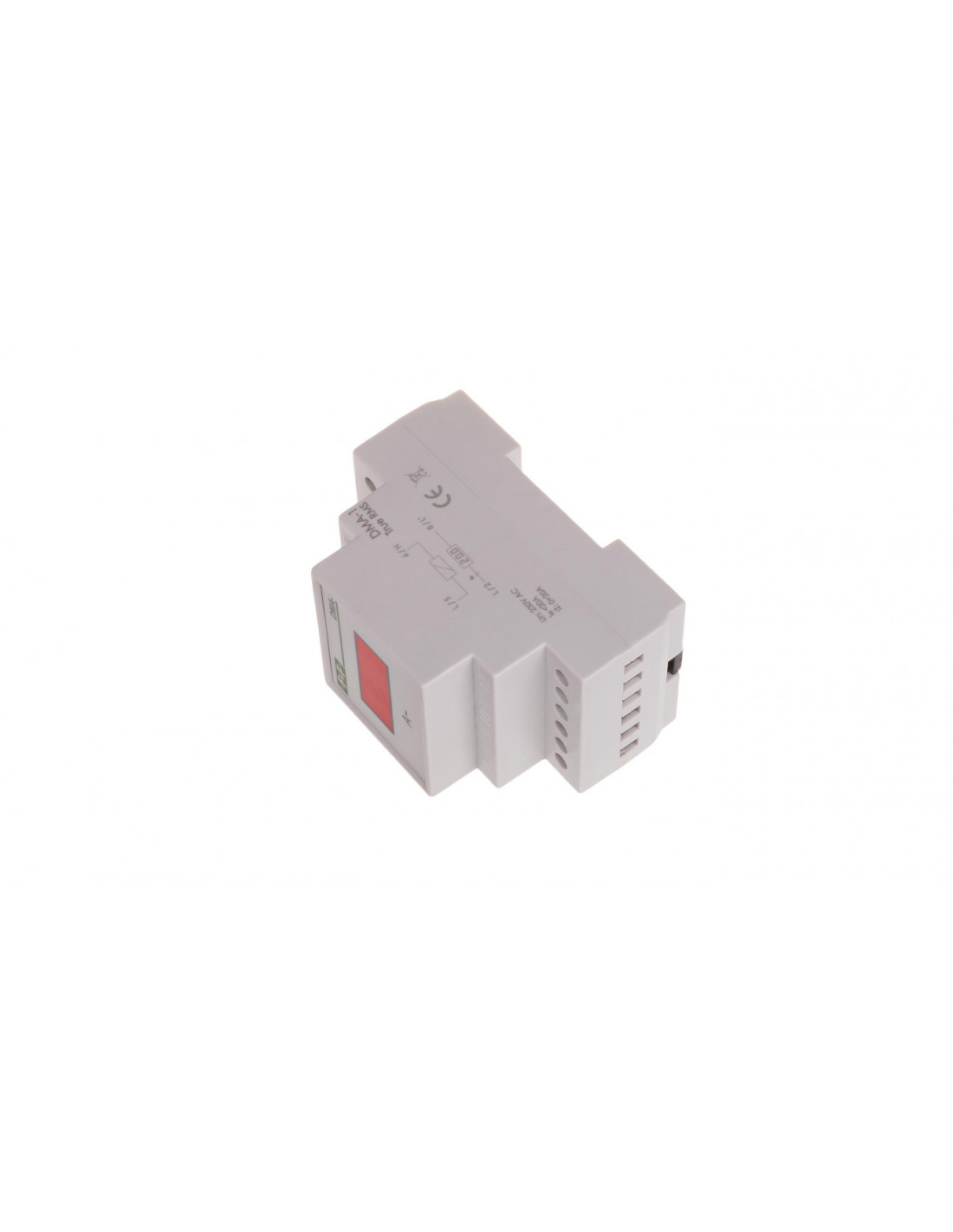

Wskaźnik natężenia prądu DMA-1 służy do ciągłego odczytu wartości obciążenia obwodu elektrycznego sieci jednofazowej.
Działanie
pomiar wartości skutecznej prądu w obwodzie elektrycznym.
obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
TrueRMS - wskaźnik wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.
Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-1 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.
Sposób znakowania przy zamówieniu
POMIAR POŚREDNI (z zastosowaniem przekładników)
DMA- X Y /5 A Z
X
Y
Z
Jednofazowy: 1
Wartość znamionowego prądu
pierwotnego przekładnika:
25, 30, 40, 50, 70, 75, 80, 100, 120,
125, 150, 160, 200, 250, 300, 400,
500, 600, 700, 750, 800, 900, 1000.
True RMS
Przykład:
* DMA-1 50/5 A - jednofazowy do współpracy z przekładnikiem 50/5 A, zakres mierzony 0÷50 A, bez TrueRMS
* DMA-1 150/5 A TrueRMS - jednofayowz do współpracy z przekładnikami 150/5 A, zakres mierzony 0÷150 A, z TrueRMS
POMIAR BEZPOŚREDNI (bez zastosowania przekładników)
DMA- X 20 A Z
X
Z
Jednofazowy: 1
True RMS
Przykład:
* DMA-1 20 A - jednofazowy do 20A, zakres mierzony 0÷20 A, bez TrueRMS
* DMA-1 20 A TrueRMS - jednofayowz do 20A, zakres mierzony 3×0÷20 A, z TrueRMS
- Producent: F&F
- SKU: 0001-00014-06130
- Number referencyjny: DMA-1RMS-200-5A
- Kod EAN: 5908312598855
- CN: 9030310090
- PKWiU: 26.51.43.0
- Zakres pomiarowy [A] do: 199
- Szerokość [mm]: 52,5
- Szerokość wyrażona liczbą modułów: 3
- Połączenie przez przekładnik: Tak
- System pomiarowy: Cyfrowy
- Rodzaj napięcia: AC
