Cyfrowy. Trójfazowy.

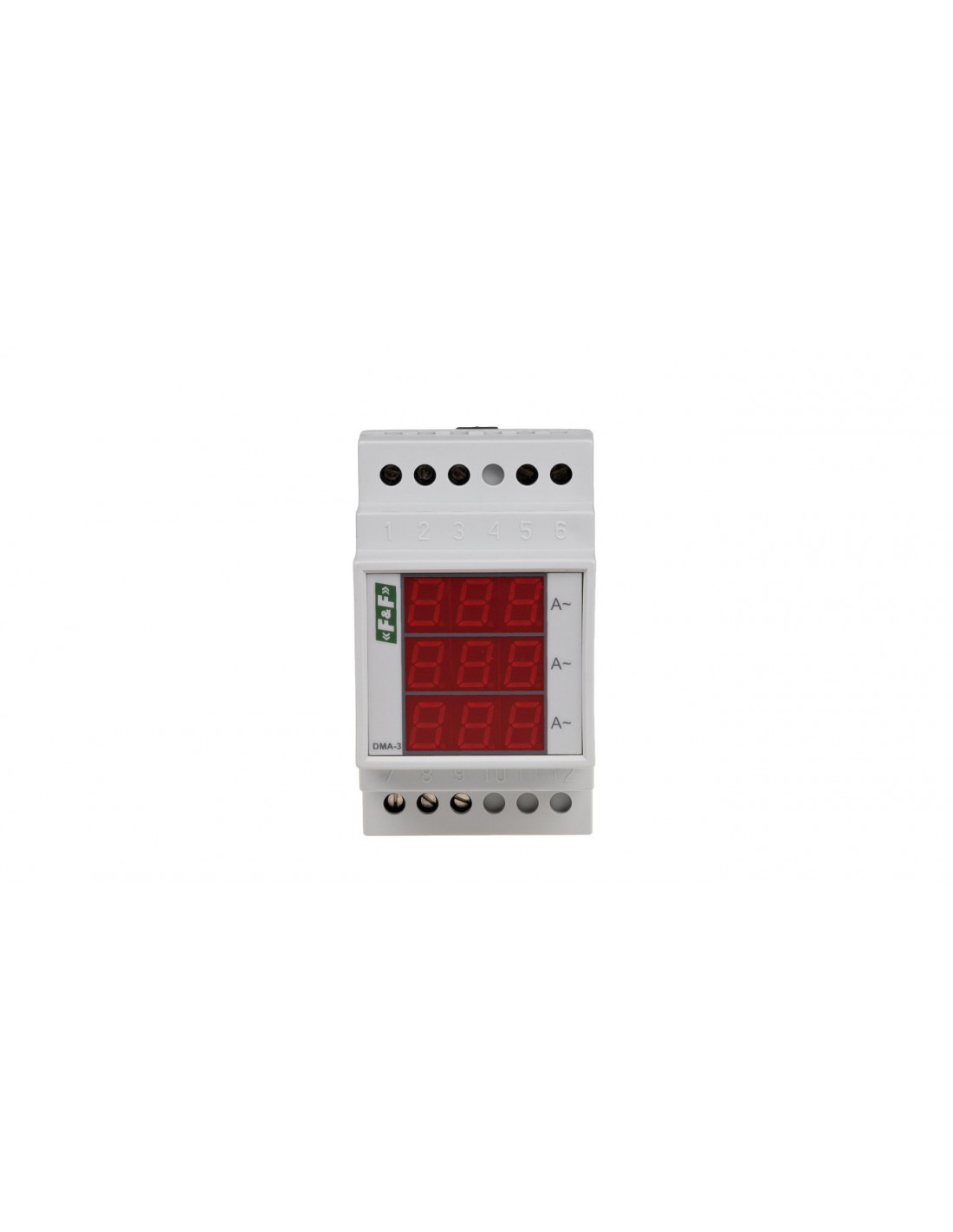

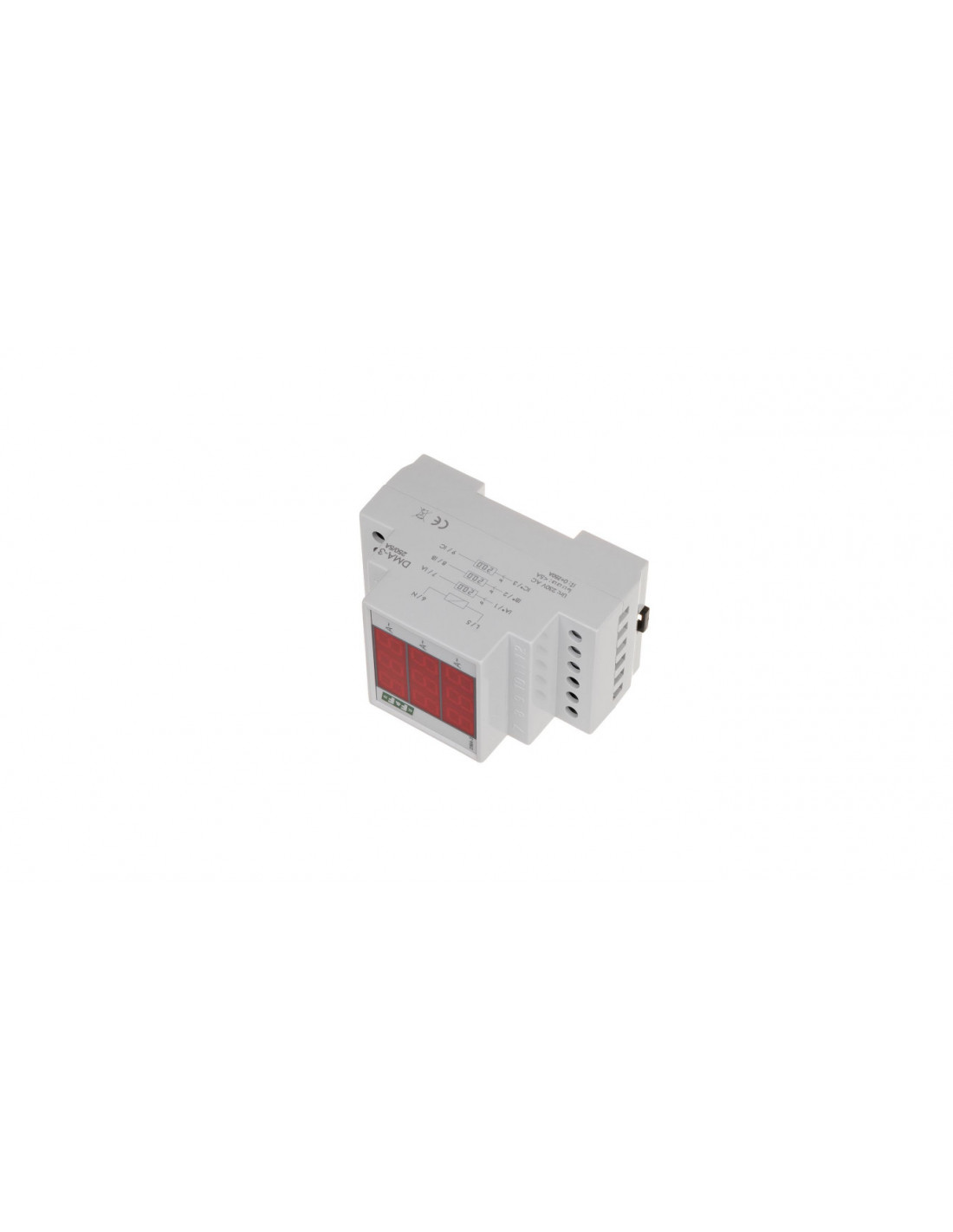

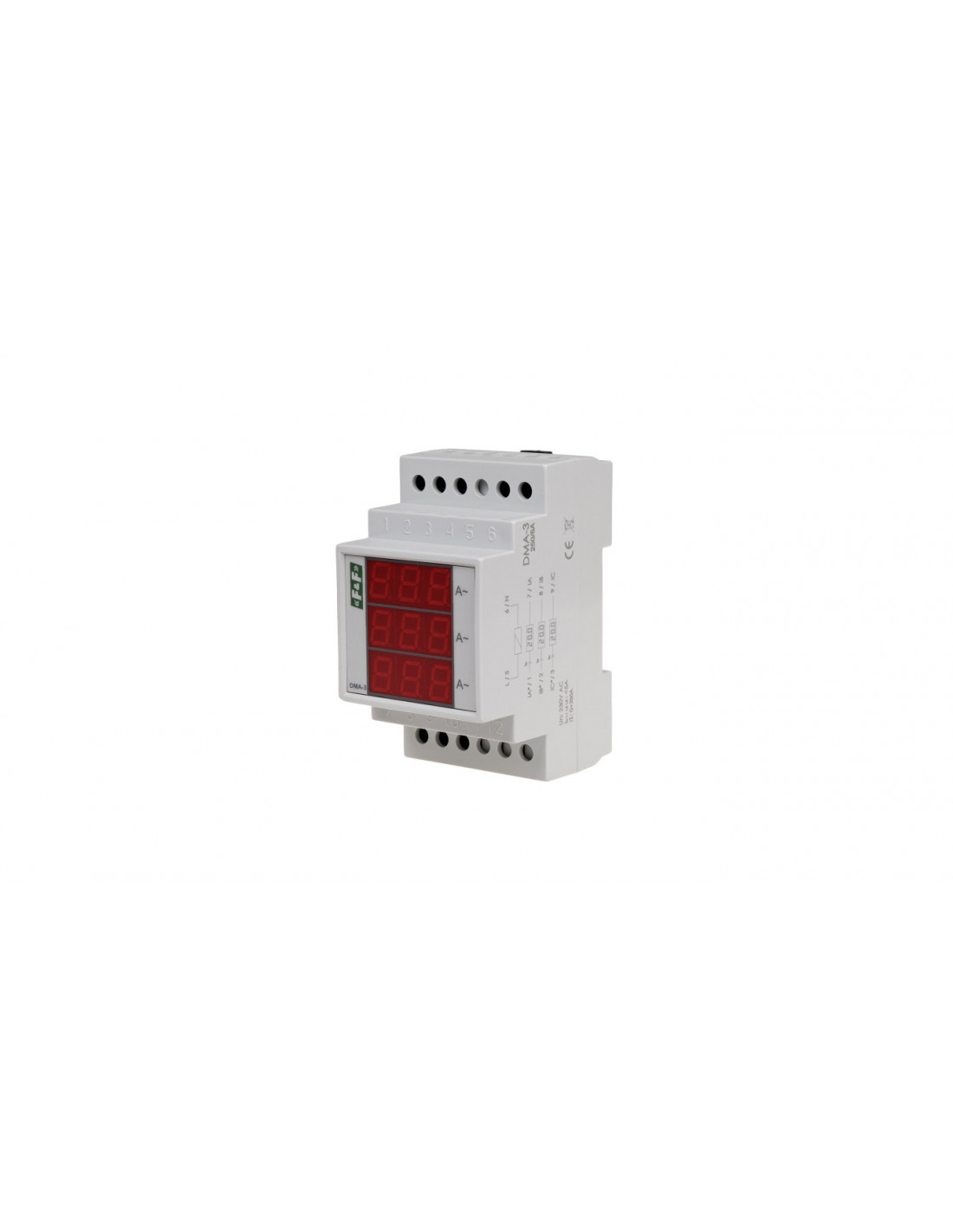

Wskaźnik natężenia prądu DMA-3 służy do ciągłego odczytu wartości obciążeń obwodów elektrycznych sieci trójfazowej.
Działanie
pomiar wartości skutecznej prądu w każdej z trzech faz.
obwód pomiarowy jest odseparowany od obwodu zasilania wskaźnika.
TrueRMS - wskaźnik wyposażony w przetwornik wartości skutecznej podaje poprawną wartość natężenia prądu przy przebiegach odkształconych.
Wykonania
Wskaźniki DMA przeznaczone są do współpracy z przekładnikami prądowymi o znamionowym prądzie wtórnym 5 A. Zakres prądów przekładników prądowych: 25÷1000/5 A. Wartość pierwotna prądu przekładnika określa maksymalny prąd mierzony i rzeczywistą wartość prądu wskazywaną na wskaźniku.
DMA-3 20 A przeznaczony jest do pomiaru bezpośredniego (bez stosowania przekładników) w zakresie 0÷20 A.
Sposób znakowania przy zamówieniu
POMIAR POŚREDNI (z zastosowaniem przekładników)
DMA- X Y /5 A Z
X
Y
Z
Trójfazowy: 3
Wartość znamionowego prądu
pierwotnego przekładnika:
25, 30, 40, 50, 70, 75, 80, 100, 120,
125, 150, 160, 200, 250, 300, 400,
500, 600, 700, 750, 800, 900, 1000.
True RMS
Przykład:
* DMA-3 50/5 A - trójfazowy do współpracy z trzema przekładnikami 50/5 A, zakres mierzony 3×0÷50 A, bez TrueRMS
* DMA-3 150/5 A TrueRMS - trójfazowy do współpracy z trzema przekładnikami 150/5 A, zakres mierzony 3×0÷150 A, z TrueRMS
POMIAR BEZPOŚREDNI (bez zastosowania przekładników)
DMA- X 20 A Z
X
Z
Trójfazowy: 3
True RMS
Przykład:
* DMA-3 20 A - trójfazowy do 20 A, zakres mierzony 3×0÷20 A, bez TrueRMS
* DMA-3 20 A TrueRMS - trójfazowy do 20 A, zakres mierzony 3×0÷20 A, z TrueRMS
- Producent: F&F
- SKU: 0001-00014-06155
- Number referencyjny: DMA-3RMS-30-5A
- Kod EAN: 5908312599067
- CN: 9030310090
- PKWiU: 26.51.43.0
