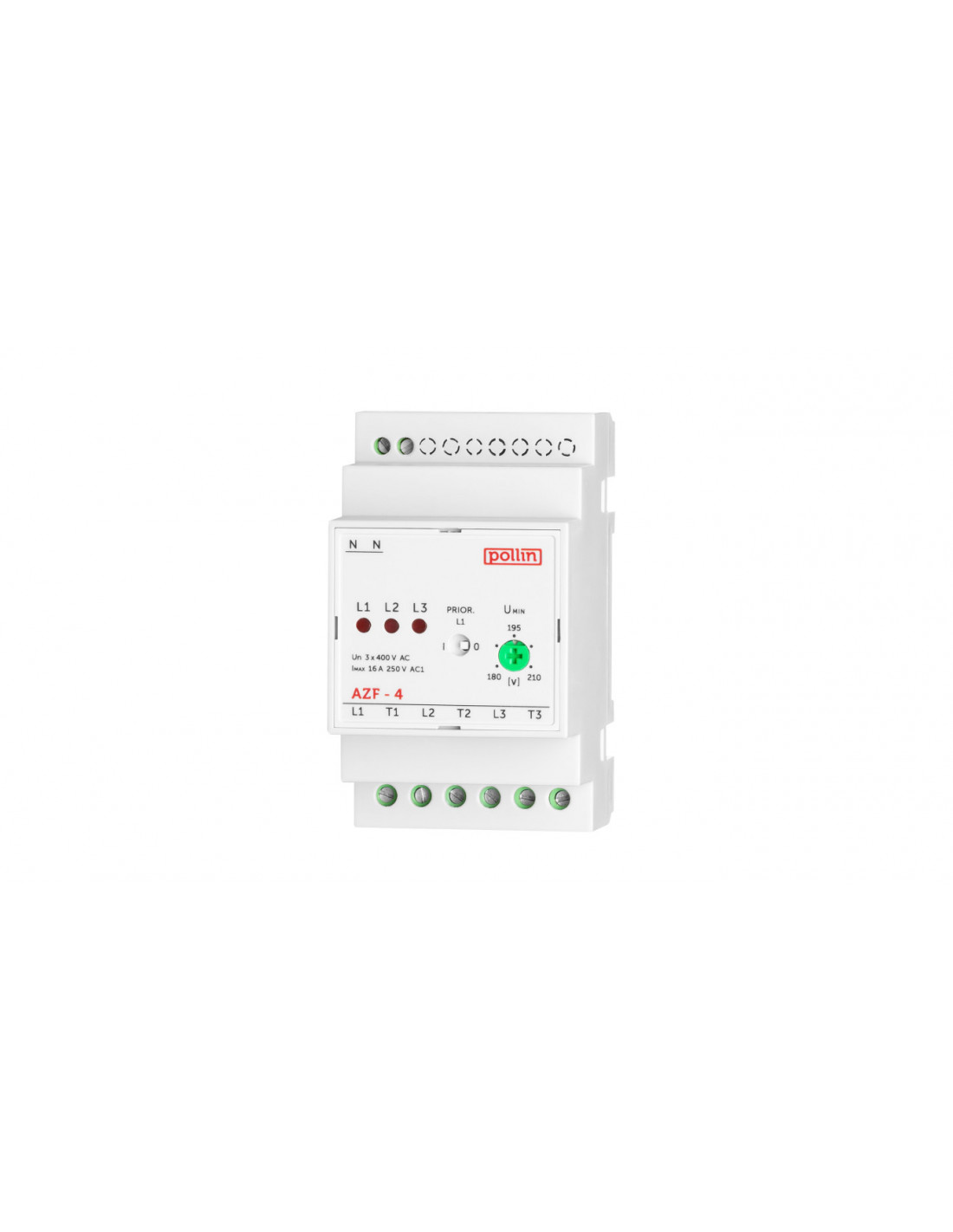

Automatyczny przełącznik faz AZF-4
Automatyczny przełącznik faz AZF-4 służy do zapewnienia ciągłości pracy odbiorników jednofazowych.Potrzebny jest wszędzie tam, gdzie parametry napięcia zasilającego mają istotny wpływ na pracę urządzeń. Może współpracować z aparaturą medyczną, oświetleniem podstawowym i awaryjnym, klimatyzacją, urządzeniami chłodniczymi, systemami alarmowymi, sieciami komputerowymi i telekomunikacyjnymi, sieciami telewizji kablowych, monitoringiem itp. Do wejścia urządzenia doprowadza się zasilanie z sieci trójfazowej, a z jego wyjścia wyprowadza się napięcie zasilające odbiornik jednofazowy. Układ elektroniczny kontroluje wartość napięcia w sieci i w momencie jego spadku poniżej określonej wartości lub całkowitego zaniku przełącza odbiornik na drugą fazę, a jeżeli ta również jest nieprawidłowa, to bezpośrednio na trzecią. AZF-4 posiada przełącznik wyboru trybu pracy, który umożliwia pracę z priorytetem fazy "L1" (będzie zawsze wybrana, gdy będzie miała prawidłowe parametry) lub bez priorytetu tej fazy.Automatyczny przełącznik faz AZF-4 wykonywany jest w obudowie z tworzywa samogasnącego, przeznaczonej do montażu na szynie TH-35. AZF-4 wyposażony jest w regulację progu zadziałania oraz sygnalizację świetlną, informującą, która faza jest aktualnie wybrana. UWAGA: AZF-4 pozwala na bezpośrednie zasilanie odbiornika jednofazowego lub na sterowanie trzema zewnętrznymi stycznikami(w przypadku dużej mocy odbiornika). Cewki styczników powinny być na napięcie 230 V AC.
GWARANCJA 5 LAT DANE TECHNICZNE
Znamionowe napięcie zasilające
3x400/230V 50Hz
Próg zadziałania
regulowany w zakresie ok. 180V÷210 V
Histereza
ok. 10V
Czas przerwy przełączeniowej
ok. 150 ms
Max prąd obciążenia rezyst.
16A (bezpośrednie zasilanie odbiornika jednofazowego)dowolny (przy zastosowaniu zewnętrznych styczników - cewki na napięcie 230V AC)
Temperatura pracy
-15oC÷+45oC
Listwa zaciskowa
2,5 mm2, system windowy – nie niszczący końcówek przewodów
Obudowa
do montażu na szynie TH- 35, wykonana z tworzywa samogasnącego
Wymiary obudowy
trzy moduły (52,5 mm)
Stopień ochrony
IP 20
- Producent: POLLIN
- SKU: 0001-00012-32873
- Number referencyjny: AZF-4
- Kod EAN: 5907222297131
- EAN: 5907222297131
- Głębokość wbudowania [mm]: 65
- Jednostka: szt.
- Kod_producenta: AZF-4
- Liczba styków zwiernych: 1
- Maksymalna moc łączeniowa (styki sterowania) [VA]: 3680
- Maksymalna zwłoka czasowa rozłączania [ms]: 150
- Maksymalne napięcie (styki kontroli) [V]: 250
- Maksymalny prąd ciągły [A]: 16
- Napięcie znamionowe [V] 2: 230
- Prąd znamionowy (styki kontroli) [A]: 16
- Rodzaj napięcia: AC
- Seria: AZF
- Sposób montażu: Szyna DIN
- Stopień ochrony (IP): IP20
- Szerokość wyrażona liczbą modułów: 3
- Zakres prądu zadziałania [A] od: 16
- Zakres prądu znamionowego Iu [A] od: 16
