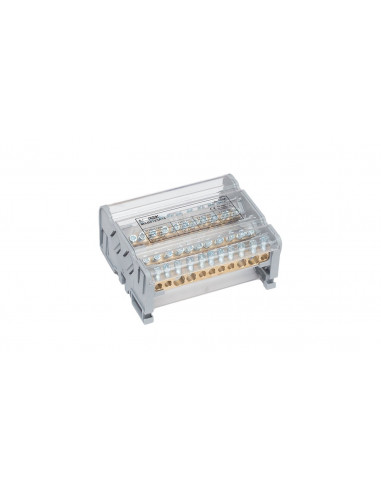

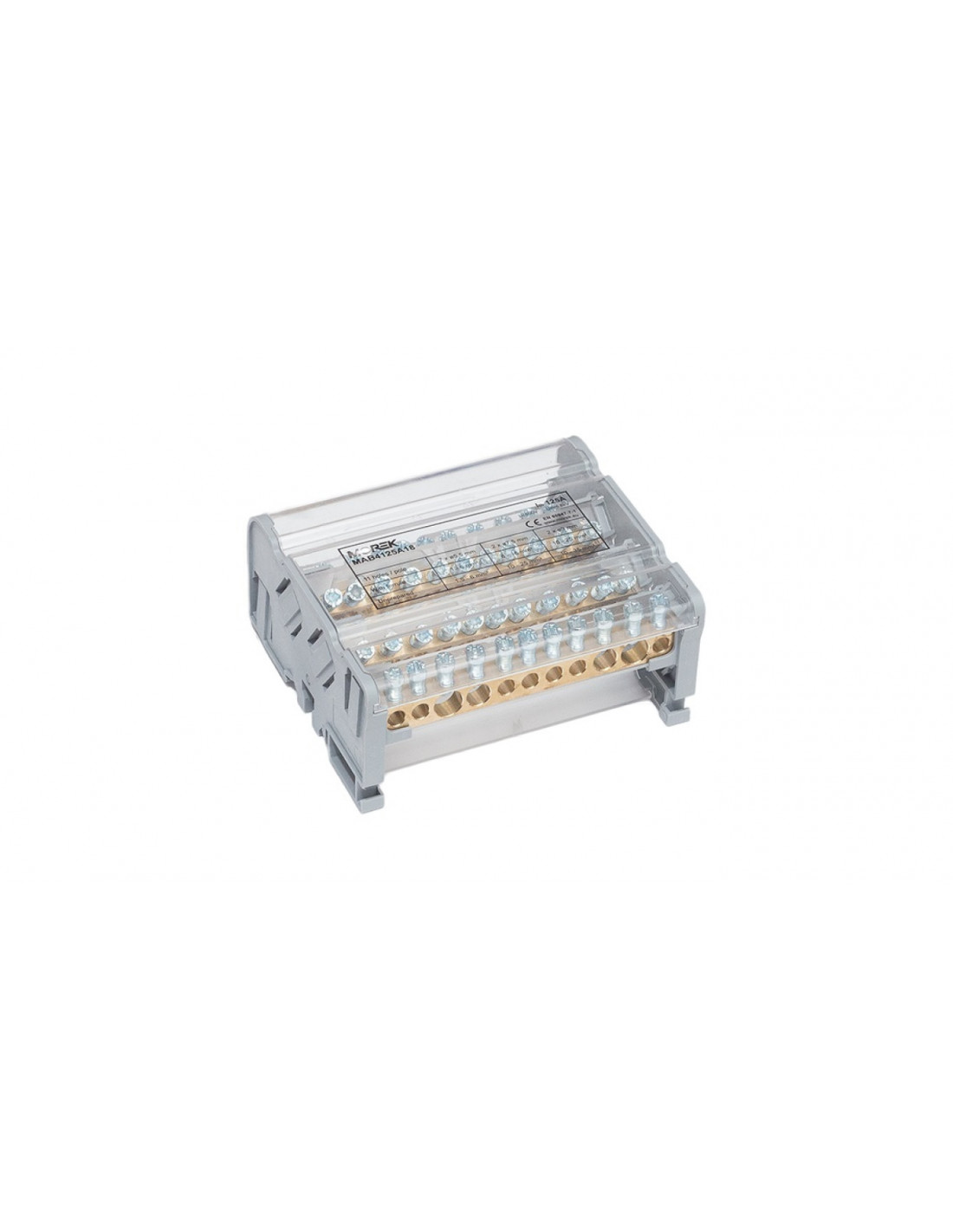

Bloki rozdzielcze serii Moblock oferowane przez firmę MOREK
znajdują swoje zastosowanie w szafach rozdzielczych niskiego napięcia lub w szafach sterowniczych.
Oferowane w wersjach dwubiegunowych, 1 -fazowe (do 35 mm ² i 125A, napięcie znamionowe AC / DC 1000V) ) oraz czterobiegunowych, 3- fazowych (do 50 mm ² i 160A).
Bloki zacisków są umieszczone na izolowanych wspornikach i przykryte przezroczystą plastikową osłoną, którą można łatwo zdjąć. Bloki zacisków są przykryte plastikową osłoną również od dołu, a między każdą szyną zbiorczą znajduje się bariera izolacyjna.
Możliwy jest montaż zarówno na szynach DIN, jak i na płytach montażowych za pomocą śrub. Części przewodzące wykonano z mosiądzu, natomiast śruby zaciskowe ze stali ocynkowanej.
Dla wygodnego i łatwego podłączenia wejście typu 160A jest oddzielone na szynie zbiorczej od zacisków wyjściowych. Zacisk wejściowy 50 mm2 na szynie nie ogranicza prądu bloku i jest umieszczony we wzmocnionej obudowie z tworzywa sztucznego.
- Producent: MOREK
- SKU: 0001-00013-23793
- Number referencyjny: MAB4125A18
- Kod EAN: 4744397013620
- CN: 85369010
- Wysokość [mm]: 52
- Głębokość [mm]: 97
- Szerokość [mm]: 108
- Sposób montażu: Szyna DIN / śruba
- Rodzaj połączenia: Śrubowy
- Osłona izolacyjna przed dotykiem: Tak
- Liczba biegunów: 4
- Prąd znamionowy [A]: 125
- Łączna liczba podłączeń: 11
- Liczba podłączeń < 6 mm2: 7
- Liczba podłączeń 25 mm2: 2
- Liczba podłączeń > 25 mm2: 2
