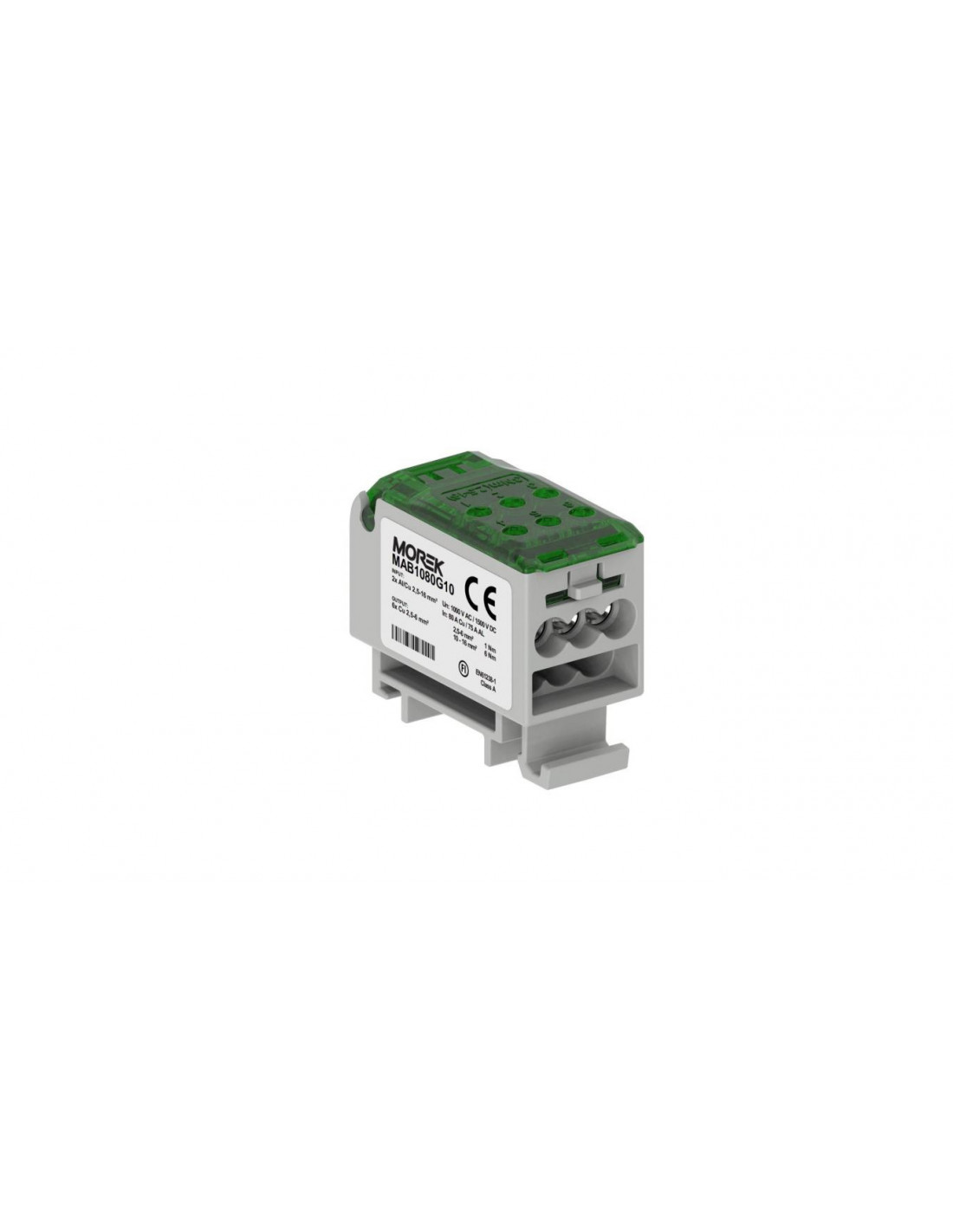

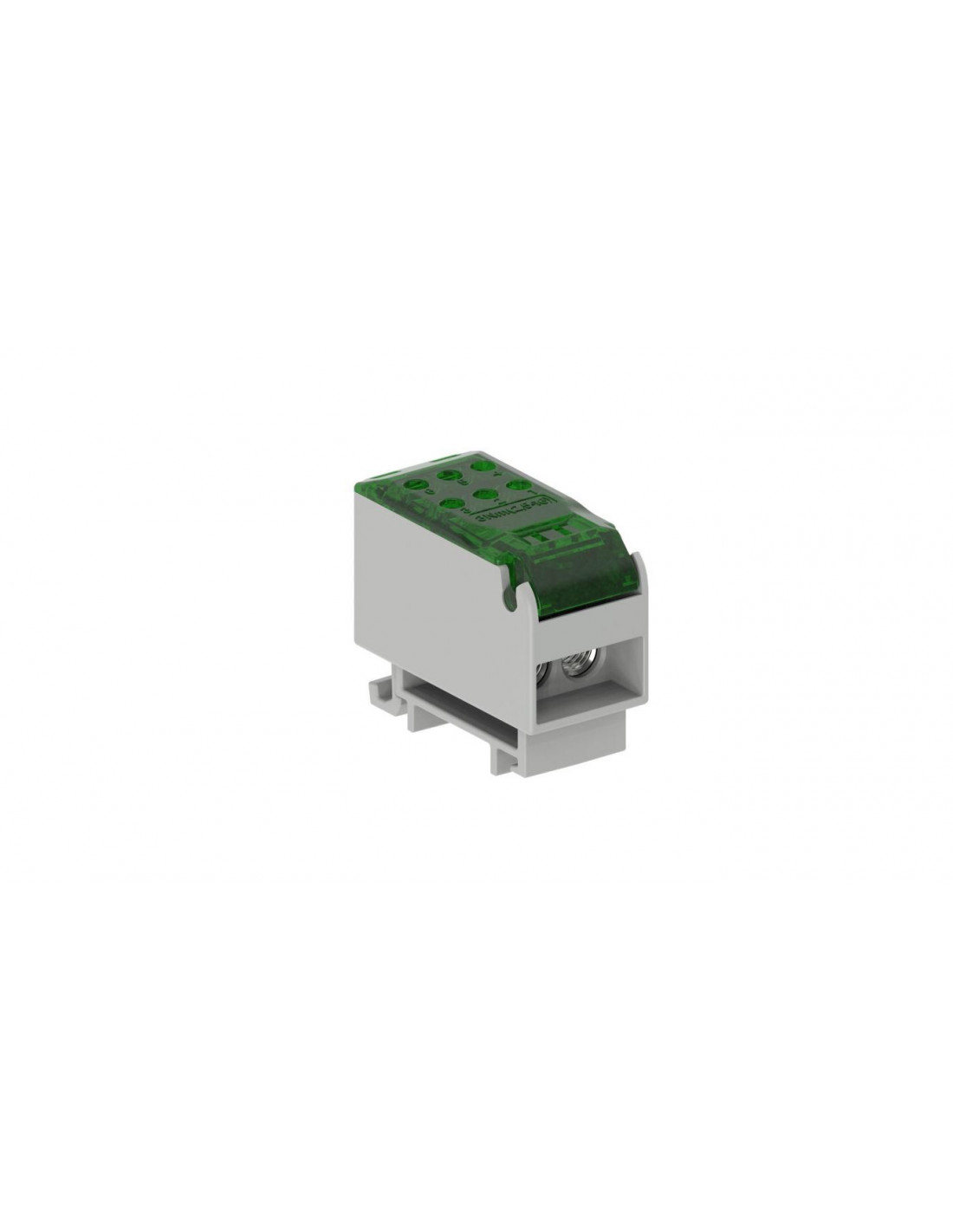

Bloki rozdzielcze OJL firmy MOREK zapewniają bezpieczny i skuteczny przesył prądu elektrycznego z przewodów o większym przekroju do przewodów o mniejszym przekroju.
Bloki OJL występują w wersjach o nominalnym przekroju przyłączeniowym od 16 mm² do 240 mm²:
OJL80A - 16 mm² Al/Cu
OJL135A - 35 mm² Al/Cu
OJL200A - 70 mm² Al/Cu
OJL280A - 120 mm² Al/Cu
OJL400A - 240 mm² Al/Cu
OJL400AS - 240 mm² Al/Cu z opcją plombowania
OJL400AF - 240 mm² Al/Cu wejście na szynę elastyczną
OJL400ASF - 240 mm² Al/Cu wejście na szynę elastyczną z opcją plombowania
Bloki z oznaczeniem AF i AFS są przeznaczone do podłączania (wejścia) elastycznych szyn zbiorczych MOFLEX10 x 25 mm lub kilku szyn 1 x 25 mm.
Śruby dokręcane są za pomocą klucza z imbusem. Bloki mogą być montowane na standardowej szynie DIN lub za pomocą śrub na litej powierzchni płaskiej. W modelach AS i AFS możliwe jest plombowanie pokrywy.
Wszystkie typy bloków z serii OJL mogą być użytkowane przy napięciu znamionowym do 1000V AC/DC. Klasa A - certyfikowane zgodnie z normami EN 61238-1 oraz EN 60947-7-1.
Zastosowany materiał - cynowane aluminium, poliamid PA66. Temperatura pracy (°C) 80. Obudowa dla wszystkich typów konstrukcji ma stopień ochrony IP20
- Producent: MOREK
- SKU: 0001-00018-64529
- Number referencyjny: MAB1080G10
- Kod EAN: 4744397036056
- Sposób montażu: Szyna DIN / śruba
- Kolor: Zielony
- Rodzaj połączenia: Śrubowy
- Osłona izolacyjna przed dotykiem: Tak
- Wysokość [mm]: 40,6
- Głębokość [mm]: 52
- Szerokość [mm]: 23,6
- Liczba biegunów: 1
- Prąd znamionowy [A]: 80
- Łączna liczba podłączeń: 8
- Liczba podłączeń < 6 mm2: 8
- Liczba podłączeń 10 mm2: 2
- Liczba podłączeń 16 mm2: 2
