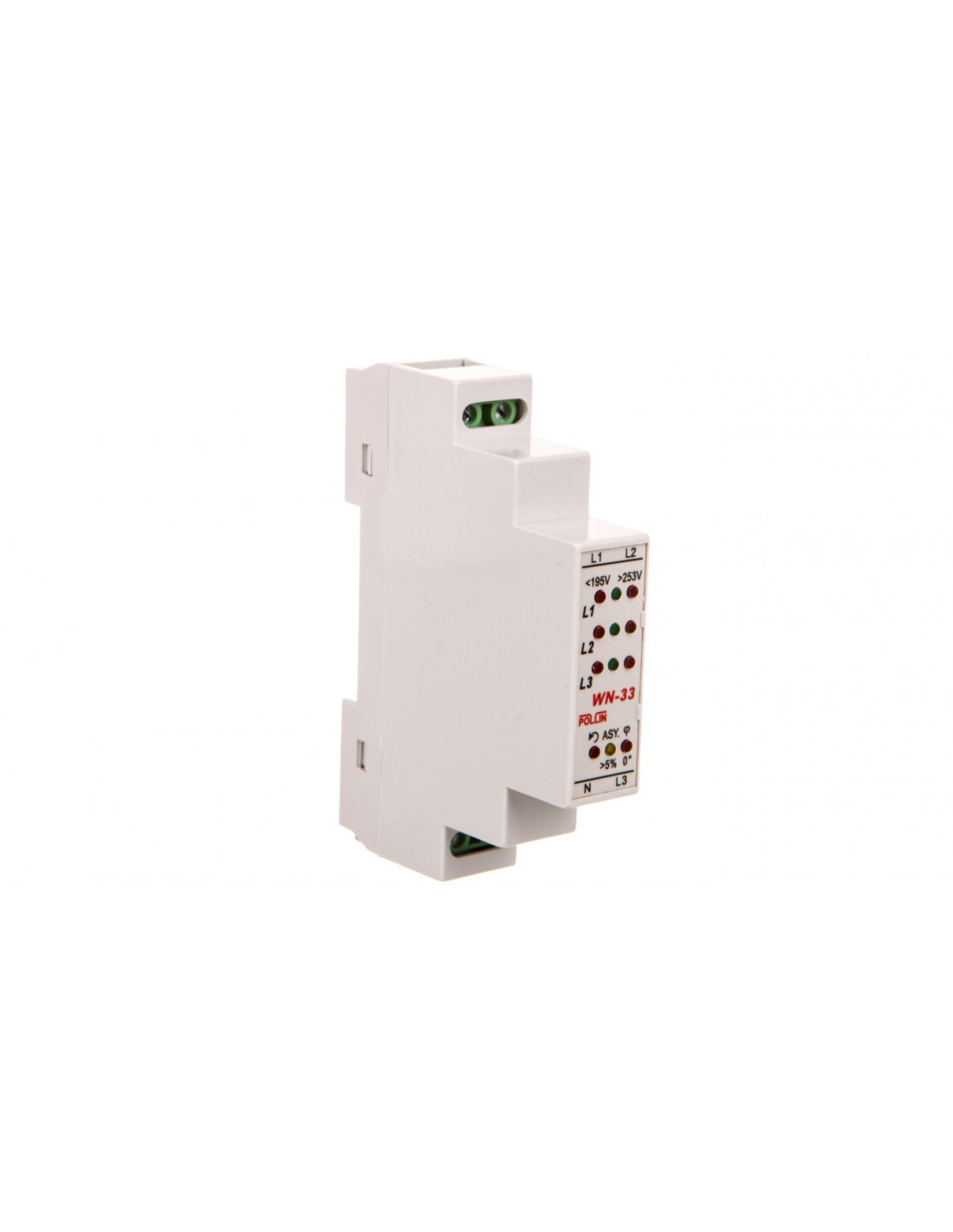

Pomiarowy wskaźnik napięcia zasilania LED 3x400V WN-33

Pomiarowy wskaźnik zasilania WN-33

W 1-modułowej obudowie (17,5 mm) zmieszczono urządzenie, które, oprócz sygnalizowania obecności lub zaniku poszczególnych faz, przekazuje wiele dodatkowych istotnych informacji o stanie sieci trójfazowej. Użytkownik uzyskuje “rzutem oka” następujące informacje:
obecność prawidłowego napięcia (w zakresie -15% ÷ +10%) - świeci środkowa zielona dioda - dla każdej fazy niezależnie
brak fazy - gaśnie zielona dioda (odpowiednia dla danej fazy);
napięcie na danej fazie obniżyło się poniżej 195 V - gaśnie odpowiednia zielona dioda i zapala się obok niej lewa czerwona dioda;
napięcie na danej fazie przekroczyło 253 V - gaśnie odpowiednia zielona dioda i zapala się obok niej prawa czerwona dioda;
fazy mają nieprawidłową kolejność - zaświeca się dolna lewa czerwona dioda oznaczona symbolem wirowania faz;
asymetria faz przekraczająca 5% sygnalizowana jest środkową dolną, żółtą diodą LED oznaczoną “ASY”;
zwarcie faz wskazuje dolna prawa, czerwona dioda LED, oznaczona symbolem kąta fazowego, jednocześnie powyżej pulsują diody LED informując, które fazy są zwarte.
Przekazywanie tak dużej ilości informacji stało się możliwe dzięki zastosowaniu 12 miniaturowych, różnokolorowych diod LED. Wersja WN-33P wyposażona jest dodatkowo w odseparowany galwanicznie styk zwierny (6A 250V AC rezyst.). Parametry urządzenia można zmienić na życzenie klienta (np. inne poziomy napięć progowych, szerokość histerezy, stopień asymetrii itp.)
GWARANCJA 5 LAT
DANE TECHNICZNE

Napięcie zasilania


3 x 400V AC 50Hz +N


Sygnalizacja


12 diod LED


Progi napięciowe


< 195 V; > 253 V


Opóźnienie zadziałania


ok. 5s


Pobór mocy


1 VA


Dokładność


ok. 1 V


Temperatura pracy


-15oC ÷ +40oC


Listwy zaciskowe


2,5 mm2/4 mm2


Obudowa


do montażu na szynie TH-35, wykonana z tworzywa samogasnącego


Wymiary obudowy


jeden moduł (17,5 mm)


Stopień ochrony


IP 20

• Producent: POLLIN
• SKU: 0001-00012-33003
• Number referencyjny: WN-33
• Kod EAN: 5907222297452
• EAN: 5907222297452
• Głębokość wbudowania [mm]: 66
• Jednostka: szt.
• Kod_producenta: WN-33
• Kolor klosza: Zielony
• Maksymalna moc źródła światła [W]: 1
• Napięcie znamionowe [V] 1: 195
• Napięcie znamionowe [V] 2: 253
• Rodzaj napięcia: AC
• Seria: WN
• Stopień ochrony (IP): IP20
• Szerokość wyrażona liczbą modułów: 1
• Trzonek źródła światła: Inne
• Źródło światła: LED
