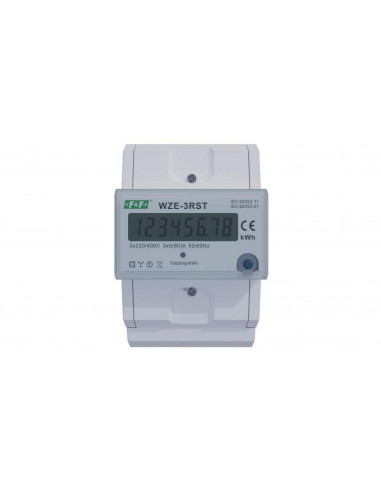

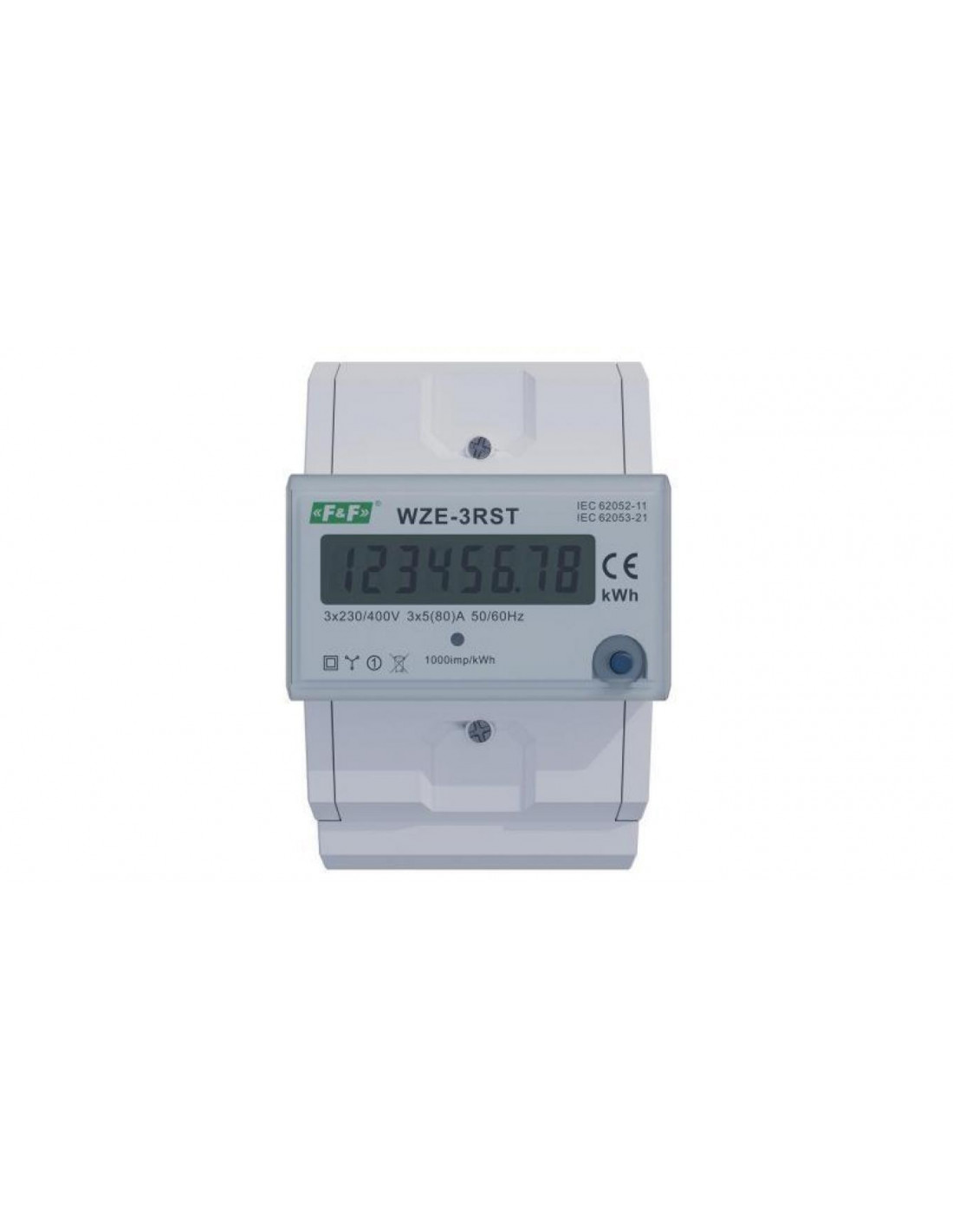

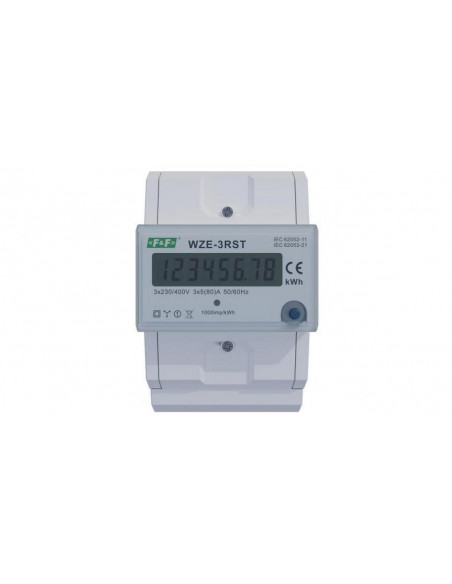

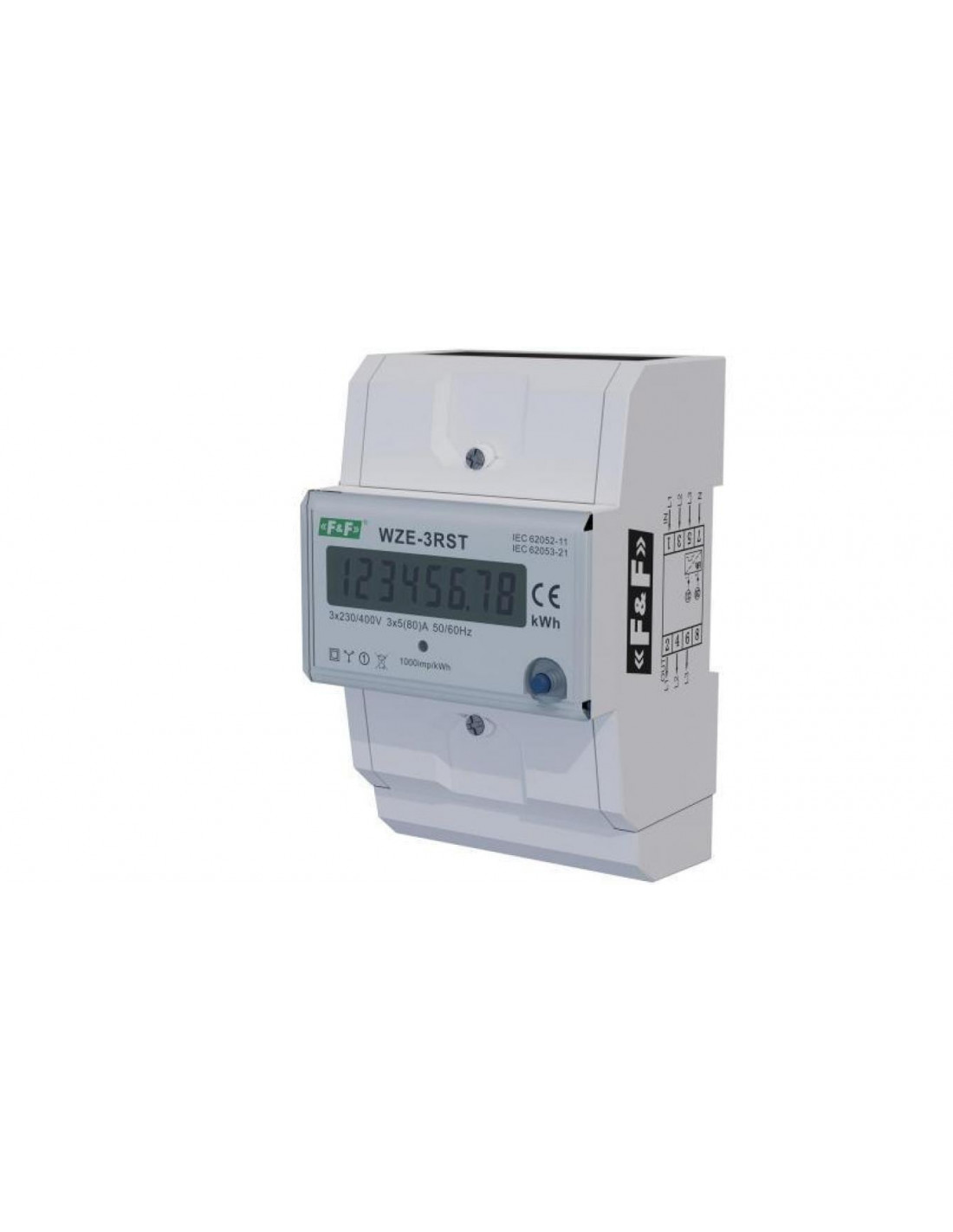

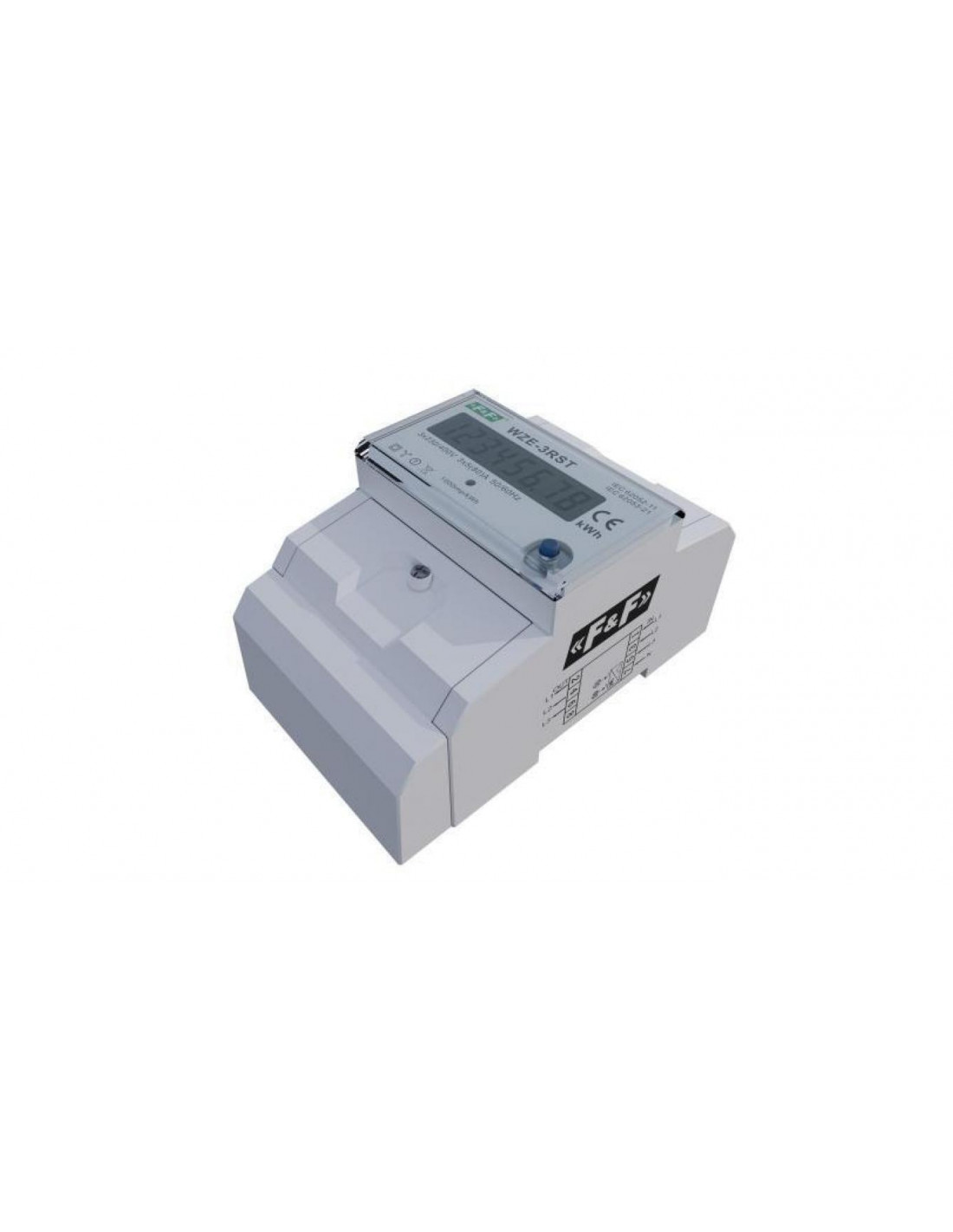

Licznik trójfazowy zużycia energii elektrycznej z dwoma pozycjami zużycia energii na wyświetlaczu LCD.
Możliwość resetowania stanu licznika pomocniczego.
Działanie
Wskaźnik WZE-3 RST jest wskaźnikiem zużycia energii w układzie 3-fazowym, 4-przewodowym wyposażonym w dodatkowy, kasowalny licznik energii.
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Suma impulsów z trzech faz sygnalizowana miganiem diody LED, przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne kWh (0.01 kWh = 10 Wh).
Wskaźnik wyposażony jest w 1-rzędowy wyświetlacz LCD umożliwiający wyświetlanie całkowitego zużycia energii, lub zużycia energii od momentu ostatniego skasowania licznika. Wartość kasowalnego licznika symbolizowana jest na wskaźniku poprzez wyświetlenie znaku [r] na pierwszym segmencie wyświetlacza.
Aby przełączyć się między wyświetlaniem licznika kasowalnego i całkowitego należy krótko nacisnąć przycisk znajdujący się na elewacji. Aby powrócić do licznika energii całkowitej należy ponownie krótko nacisnąć przycisk na elewacji.
Kasowanie licznika pomocniczego
Urządzenie wyposażone jest w kasowalny, pomocniczy licznik energii. W celu skasowania wartości licznika należy przejść do odczytu licznika kasowalnego, a następnie nacisnąć i przytrzymać przez około 5 sekund przycisk znajdujacy się na froncie urządzenia. Spowoduje to powrót licznika pomocniczego do ustawień wartości początkowej (0000000.0), nie zmieniając jednocześnie wskazań licznika całkowitego.
- Producent: F&F
- SKU: 0001-00018-47110
- Number referencyjny: WZE-3RST
- Kod EAN: 5902431675848
- Sposób montażu: Do wbudowania
- Rodzaj mierzonej energii elektrycznej: Pomiar energii biernej
- Prąd znamionowy przy pomiarze z użyciem przekładnika: Brak
- Z wyjściem impulsowym: Tak
- Model: Pomiar bezpośredni
- Wersja modułowa: Tak
- Sposób połączenia licznika: Połączenie bezpośrednie
- Liczba taryf licznika: Jednotaryfowy
- Skalibrowany: Tak
- Odpowiedni do rejestracji wartości inkrementalnych: Nie
- Znamionowa częstotliwość pracy [Hz] od: 50
- Znamionowa częstotliwość pracy [Hz] do: 60
- Napięcie znamionowe [V]: 230
- Klasa dokładności: 1
