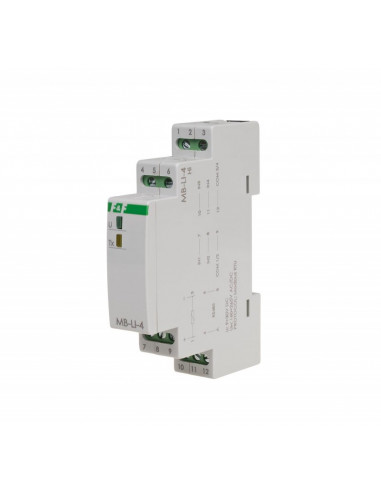

4-kanałowy licznik impulsów z wyjściem MODBUS RTU. Wejścia liczące wysokonapięciowe.
Licznik impulsów służy do zliczania sygnałów AC/DC generowanych przez zewnętrzne urządzenia w celu określenia liczby wykonanych cykli pracy i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.
Funkcje
4 niezależne liczniki
wejście licznikowe przystosowane do pracy z sygnałami AC/DC
nastawa współczynnika (wartość zmiennoprzecinkowa)
wartość przeskalowana (liczba impulsów × współczynnik)
wybór opcji wyzwolenia stanu 1: wysokim lub niskim poziomem napięcia.
wybór zbocza impulsu wejściowego (narastające lub opadające)
filtr częstotliwościowy, umożliwiający ograniczenie maksymalnej
częstotliwości zliczanych impulsów (eliminacja zakłóceń na wejściu licznika)
pamięć stanu licznika po zaniku napięcia zasilania
funkcja wejścia cyfrowego
Działanie
Moduł MB-LI-4 jest 4-kanałowym licznikiem jednokierunkowym. Każdy kanał jest niezależny i zlicza impulsy zgodnie z indywidualnymi nastawami. Wyniki przedstawiane są w postaci liczby impulsów oraz wartości przeskalowanej
w zakresie od 0 do ~4,29 mld. Licznik posiada funkcję programową umożliwiającą wyzerowanie stanu licznika każdego kanału niezależnie. Po osiągnięciu maksymalnej liczby impulsów (przepełnieniu) licznik automatycznie resetuje się i liczy od 0. Moduł posiada konfigurowalne opcje zliczania impulsów sygnałem niskim (0 V) lub wysokim (V+) oraz zboczem narastającym lub opadającym.
Dodatkowo wejście liczące może być wykorzystywane jako wejście cyfrowe DI z możliwością odczytu jego stanu.
Odczyt wartości zliczonych impulsów, wartości przeskalowanych, nastawę wszystkich parametrów zliczania, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
UWAGA!
Do wyzwolenia wejścia w każdym wypadku potrzebne jest zewnętrzne napięcie sterujące. Jeżeli wykorzystane do tego zostanie napięcie zasilania modułu, to oznacza to, utratę separacji galwanicznej pomiędzy wejściami sterującymi oraz zasilaniem i komunikacją.
MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.
MB Config
Komunikacja przetwornika z PC za pomocą konwertera USB WE-1800-BT►Program bezpłatny.
- Producent: F&F
- SKU: 0001-00014-06668
- Number referencyjny: MAX-MB-LI-4HI
- Kod EAN: 5908312598336
- CN: 90328900
- Ean: 5908312598336
- Jednostka: szt.
- Kod_producenta: MAX-MB-LI-4HI
