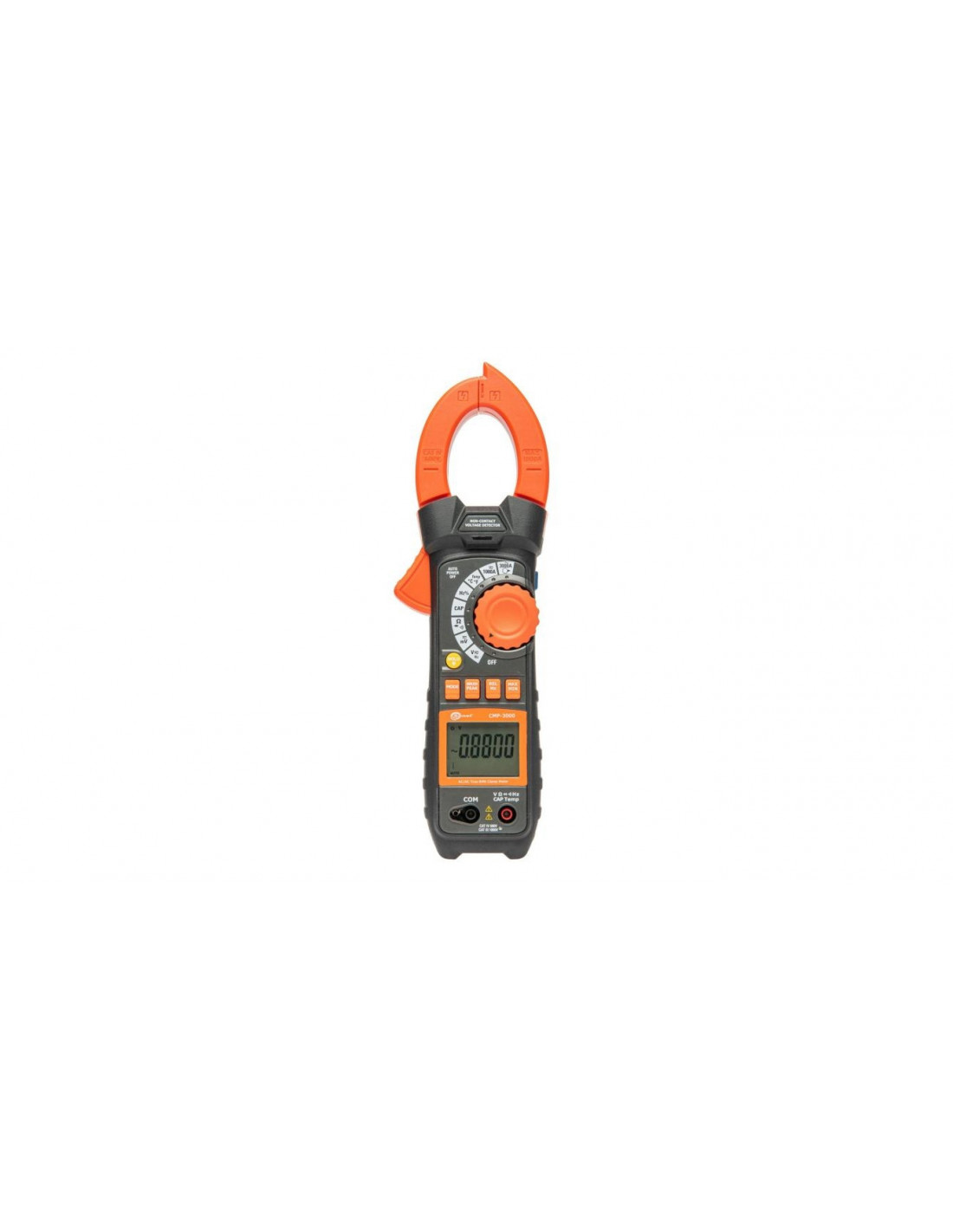

Miernik cyfrowy cęgowy CMP-3000 WMGBCMP3000

Sonel CMP-3000 należy do nowej generacji mierników cęgowych. Łączy w sobie nowatorskie rozwiązania, wytrzymałość oraz nowoczesność.

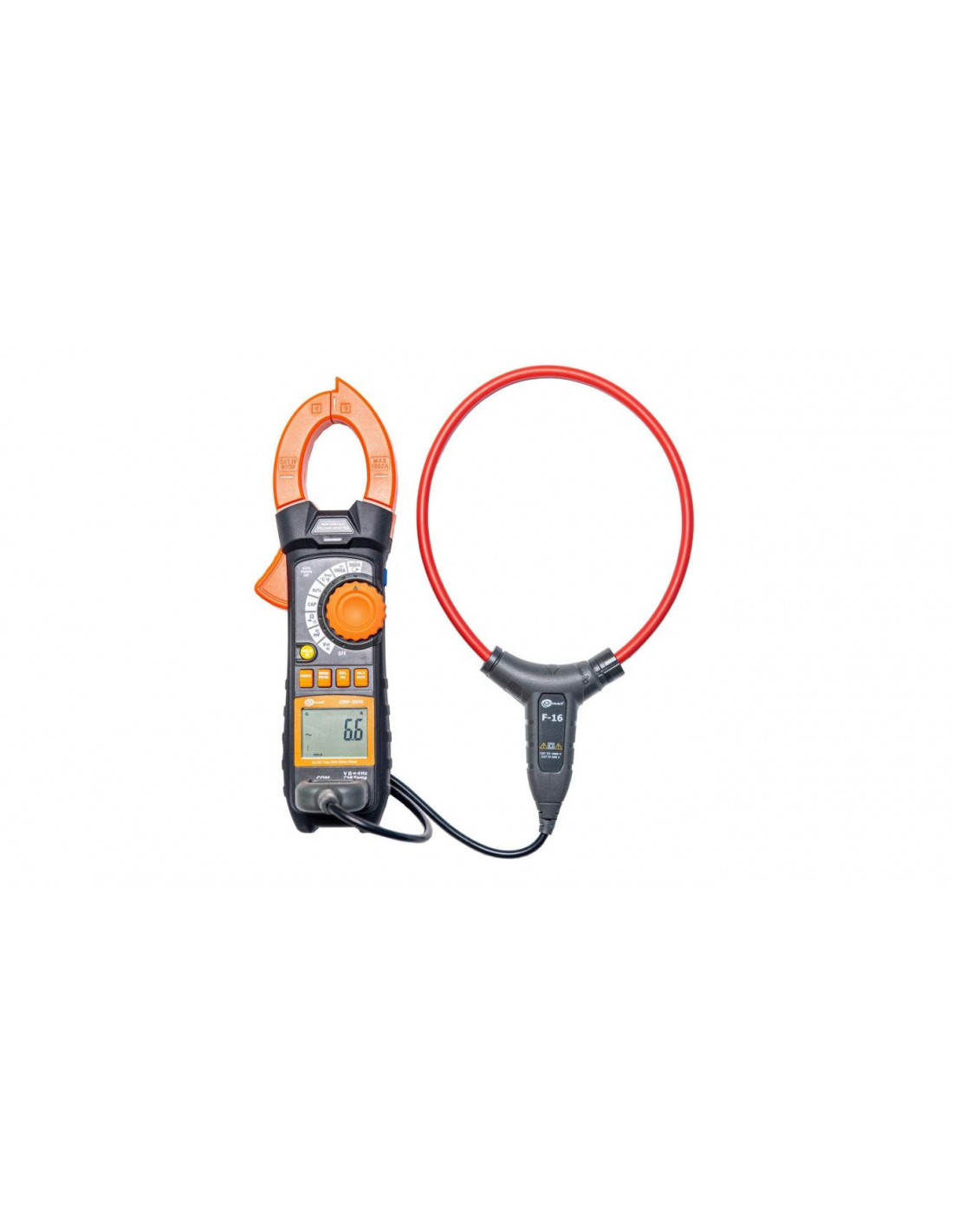

Dlaczego jest tak wyjątkowy? Decyduje o tym jego wyposażenie i możliwości. Znajdujące się w standardzie cęgi elastyczne (cewka Rogowskiego) o średnicy aż 160 mm zapewniają łatwe i bezpieczne pomiary prądu przemiennego do 3000 A , znacznie usprawniając wykonywanie badań na szynoprzewodach czy w rozdzielnicach przemysłowych. Cęgi łączą się z miernikiem za pomocą przewodu o długości 170 cm. To sprawia, że CMP-3000 jest w stanie pracować z dala od elementów znajdujących się pod napięciem.

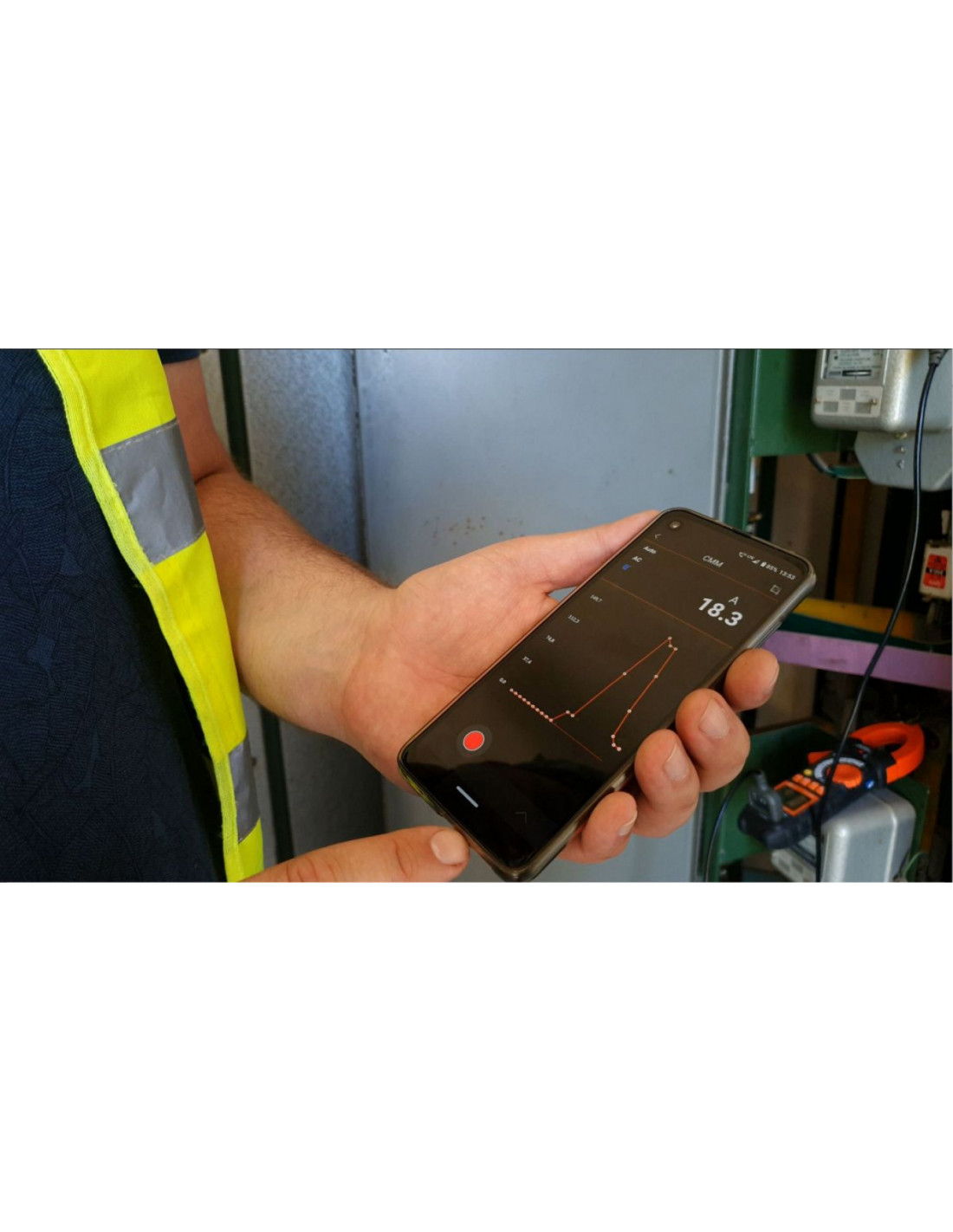

Użytkownik może zachować większy dystans oraz kontrolę również dzięki aplikacji Sonel Multimeter Mobile. Zapewnia ona komunikację z miernikiem poprzez interfejs Bluetooth . Za jej pomocą można użyć CMP-3000 jako rejestratora, a ponadto na bieżąco obserwować parametry, zapisywać wyniki, tworzyć raporty czy zdalnie sterować specjalnymi funkcjami – np. pomiarem prądu rozruchowego INRUSH.

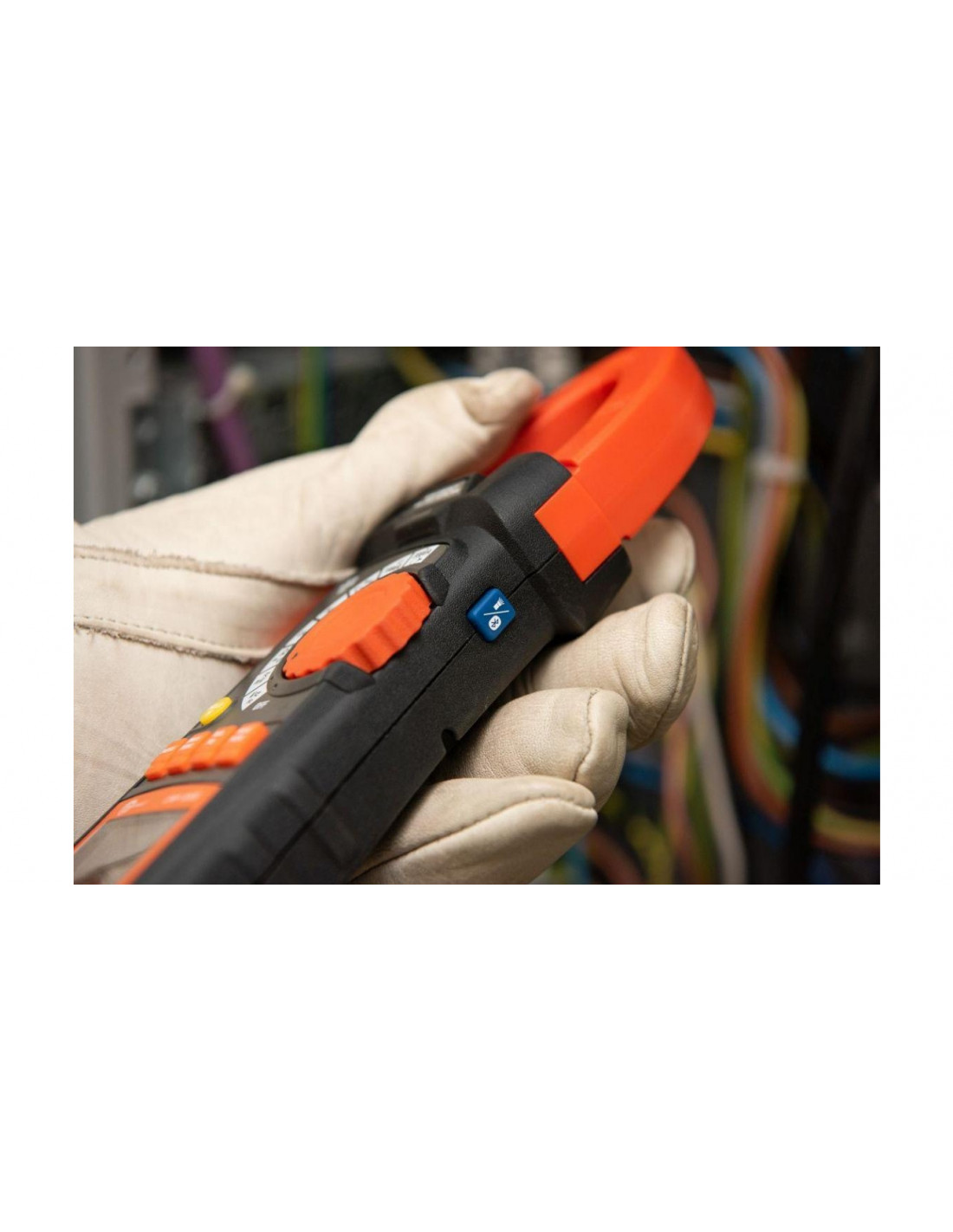

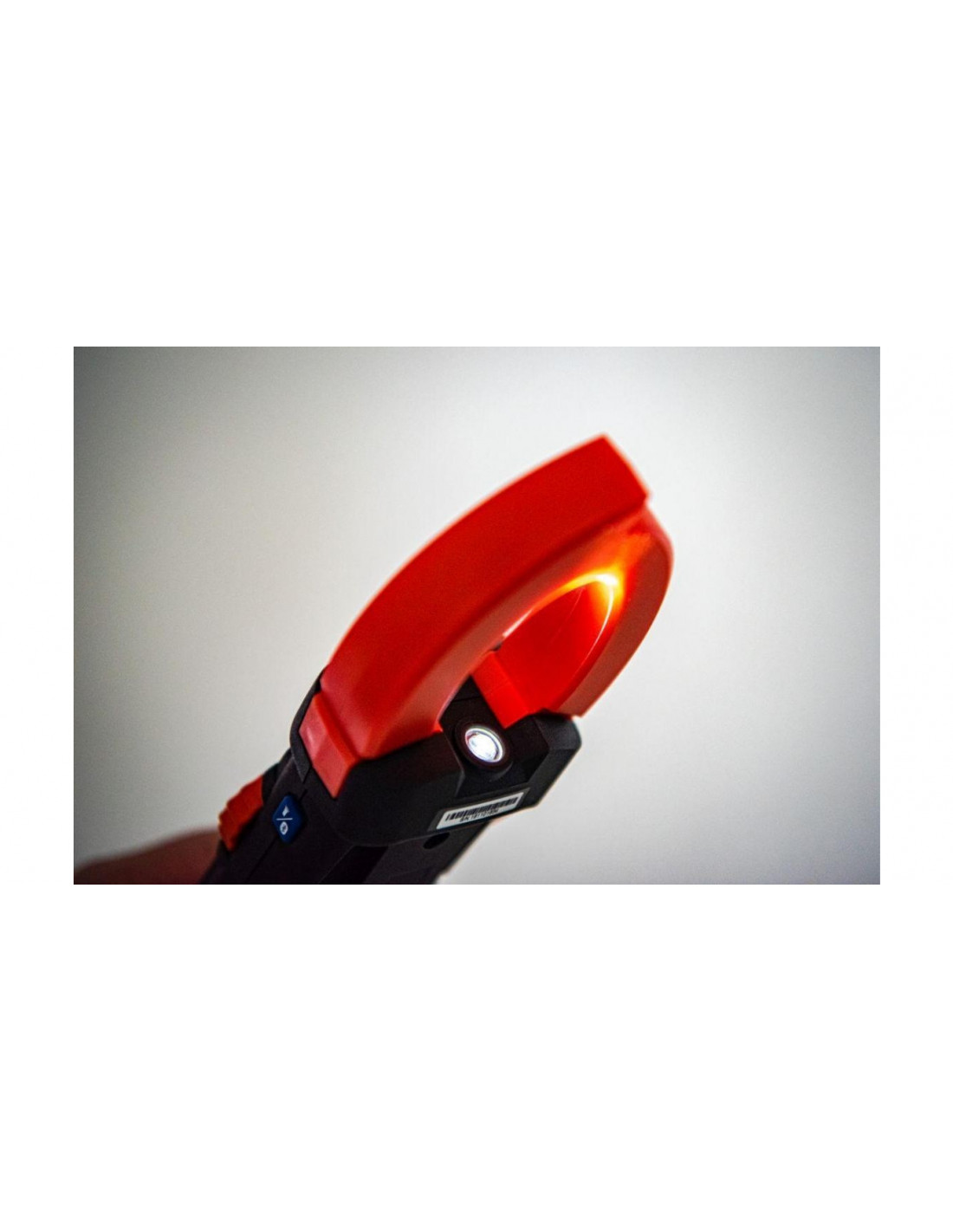

Cęgi twarde miernika zostały zaprojektowane tak, aby ułatwić badania w trudno dostępnych i ciasnych miejscach. W charakterystycznej wypustce na szczycie szczęk kryje się detektor bezkontaktowego wskaźnika napięcia – wystarczy przyłożyć go do przewodu i obserwować, czy w korpusie przyrządu zapali się dioda informująca o wykryciu napięcia. W odpowiedzi na potrzeby naszych klientów w urządzeniu zapewniliśmy szereg udogodnień. CMP-3000 został wyposażony w latarkę doświetlającą miejsce pomiarów, a także gumowaną obudowę zwiększającą pewność chwytu i wytrzymałość mechaniczną. Profesjonalność zestawu podkreśla unikalna walizka mieszcząca miernik wraz z jego wyposażeniem.


Pomiar prądu przemiennego (True RMS)



Zakres
Rozdzielczość
Dokładność


1000,0 A
0,1 A
± (2,8% w.m. + 8 cyfr)


3000,0 A*



* Pomiar cęgami giętkimi

Wszystkie prądy AC są określone w przedziale 5%…100% zakresu
Zakres częstotliwości: 50 Hz…400 Hz

Pomiar prądu stałego



Zakres
Rozdzielczość
Dokładność


1000,0 A
0,1 A
± (2,5% w.m. + 5 cyfr)



Pomiar napięcia przemiennego (True RMS)



Zakres
Rozdzielczość
Dokładność


500,00 mV
0,01 mV
± (1,0% w.m. + 9 cyfr)


5,0000 V
0,0001 V


50,000 V
0,001 V


500,00 V
0,01 V


1000,0 V
0,1 V




Wszystkie napięcia AC są określone w przedziale 5%…100% zakresu
Impedancja wejściowa: 10 M?
Zakres częstotliwości: 50 Hz…1000 Hz
Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar napięcia stałego



Zakres
Rozdzielczość
Dokładność


500,00 mV
0,01 mV
± (0,1% w.m. + 4 cyfry)


5,0000 V
0,0001 V


50,000 V
0,001 V


500,00 V
0,01 V


1000,0 V
0,1 V
± (0,2% w.m. + 5 cyfr)




Impedancja wejściowa: 10 M?
Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar rezystancji



Zakres
Rozdzielczość
Dokładność


400,00 ?
0,01 ?
± (1,0% w.m. + 9 cyfr)


4,0000 k?
0,0001 k?
± (1,0% w.m. + 4 cyfry)


40,000 k?
0,001 k?


400,00 k?
0,01 k?


4,0000 M?
0,0001 M?
± (2,0% w.m. + 9 cyfr)


40,000 M?
0,001 M?
± (3,0% w.m. + 10 cyfr)




Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar pojemności



Zakres
Rozdzielczość
Dokładność


500,00 nF
0,01 nF
± (3,5% w.m. + 40 cyfr)


5,0000 µF
0,0001 µF
± (3,5% w.m. + 9 cyfr)


50,000 µF
0,001 µF


500,00 µF
0,01 µF


5,0000 mF
0,0001 mF
± (5,0% w.m. + 9 cyfr)




Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar częstotliwości



Zakres
Rozdzielczość
Dokładność


50,000 Hz
0,001 Hz
± (0,3% w.m. + 2 cyfry)


500,00 Hz
0,01 Hz


5,0000 kHz
0,0001 kHz


50,000 kHz
0,001 kHz


500,00 kHz
0,01 kHz


5,0000 MHz
0,0001 MHz


50,000 MHz
0,001 MHz




Czułość: >0,8 V RMS dla 20…80% cyklu wypełnienia i >5 V RMS dla 20…80% cyklu wypełnienia i >100 kHz
Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar cyklu roboczego (wypełnienia)



Zakres
Rozdzielczość
Dokładność


500,00 mV
0,01 mV
± (2,5% w.m. + 5 cyfr)




Czułość: >0,8 V RMS
Szerokość impulsu: 0,1 ms…100 ms
Częstotliwość: 10 Hz…10 kHz
Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Pomiar temperatury



Zakres
Rozdzielczość
Dokładność


-100,0…+1000°C
0,1 lub 1°C
± (1,0% w.m. + 2°C)


-148,0…+1832°F
0,1 lub 1°F
± (1,0% w.m. + 3,6°F)




Dokładność sondy temperaturowej nie jest uwzględniana
Zabezpieczenie przed przeciążeniem 1000 V DC/AC RMS

Dane eksploatacyjne

kategoria pomiarowa wg PN-EN 61010-1: CAT IV 600 V (III 1000 V)
rodzaj izolacji: podwójna, klasa II
rodzaj obudowy: dwukompozytowa
stopień ochrony obudowy wg PN-EN 60529: IP40
stopień zanieczyszczenia: 2
rozwarcie szczęk cęgów: 48 mm (1,9”)
zasilanie miernika: bateria 6LR61 9 V
test diody: I = 0,3 mA, U0
test ciągłości: sygnał dźwiękowy dla R prąd pomiarowy
wskazanie przekroczenia zakresu: symbol OL
sygnalizacja rozładowania baterii: symbol
częstotliwość pomiarów: 2 odczyty na sekundę
funkcja INRUSH: czas próbkowania: 37,5 Hz (RMS), 2,4576 MHz (zegar) czas integracji: 106 ms
współczynnik szczytu dla 50/60 Hz i wskazań z przedziału 5…100% zakresu zakres 40 A i 400 A: 3,0 zakres 1000 A: 1,4
zakres bezdotykowego wskaźnika napięcia: 10…1000 V AC (50/60 Hz)
czas odpowiedzi dla funkcji PEAK: 1 ms
czujnik temperatury: sonda termoelektryczna typu K
impedancja wejściowa: 10 MΩ (V AC/DC)
odczyt AC: True RMS (A AC oraz V AC)
pasmo AC: 50…1000 Hz
wyświetlacz: LCD podświetlany, 5-cyfrowy
odczyt 50,000 ze wskaźnikami funkcji
wymiary: 230 x 76 x 40 mm
wymiary cęgów elastycznych: 140 x 180 mm
masa miernika: 501 g
masa miernika (bez baterii): 456 g
temperatura pracy: +5…+40°C
wilgotność pracy:
temperatura przechowywania: -20…+60°C
wilgotność przechowywania:
maks. wysokość upadku: 2 m
maks. wysokość pracy: 2000 m
czas bezczynności do automatycznego wyłączenia: ok. 30 min
zgodność z wymaganiami norm: EN 61010-1, EN 61010-2-32, EN 61010-2-033, EN 61326
standard jakości: ISO 9001

Specyfikacja Bluetooth

Wersja: v4.0+EDR
Zakres częstotliwości: 2400 MHz…2483,5 MHz (pasmo ISM)
Pasmo ochronne: 2 MHz
Metoda modulacji: GFSK, 1 Mbps, 0,5 gausów
Pasmo odbioru sygnału: -82…-20 dBm
Minimalna moc transmisji: -18…+4 dBm

• Producent: SONEL
• SKU: 0001-00013-51322
• Number referencyjny: WMGBCMP3000
• Kod EAN: 5907624030800
• Rodzaj prądu: Prąd stały/zmienny
• Analogowy wskaźnik słupkowy: Nie
• Wybór zakresu pomiarowego: Ręczny/automatyczny
• Pomiar mocy: Nie
• Pomiar prądu upływu: Nie
• Kategoria bezpieczeństwa: CAT III
• Złącze (interfejs): Nie
• Wskaźnik: Cyfrowy
• Pomiar True RMS: Tak
• Pomiar napięcia AC: Tak
• Pomiar napięcia DC: Tak
• Zakres pomiarowy rezystancji: Tak
• Pomiar harmonicznych: Nie
• Pomiar parametrów kabli z użyciem przewodów powrotnych: Nie
• Wykonany jako adapter przyłączany do multimetru: Nie
• Zakres pomiarowy prądu AC [A] do: 1000
• Zakres pomiarowy prądu DC [A] do: 1000
• Rozwarcie cęgów [mm]: 48
