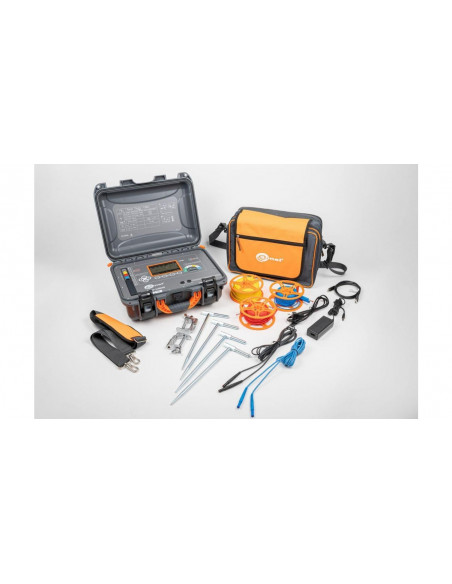

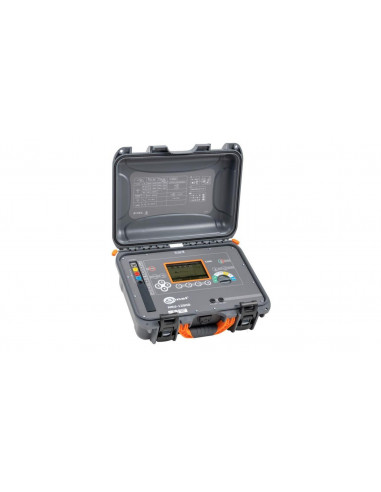

Przyrząd MRU-120HD oferuje pomoc w pomiarach rezystancji uziemień:
metodą techniczną (3p, 4p),
z użyciem dodatkowych cęgów (uziemienia wielokrotne – bez konieczności rozpinania złącz kontrolnych),
oraz metodą dwucęgową - w niektórych sytuacjach możliwy pomiar bez konieczności stosowania sond pomocniczych wbijanych do gruntu.
Przyrząd dedykowany do pomiarów uziemień w energetyce - zakres pomiarowy (pomiary zgodne z normą PN-EN 61557) od 0,30 Ω.
Uzupełnieniem możliwości przyrządu są pomiary rezystywności gruntu, oraz ciągłości połączeń ochronnych i wyrównawczych.
Wariant HD miernika MRU-120 oznacza przeznaczenie do trudnych warunków, gdzie nie ma miejsca na kompromisy, a przyrządy muszą odznaczać się wytrzymałością na uderzenia, zachlapania, błoto i kurz.
Pozwala na wykonywanie pomiarów:
rezystancji uziemień metodą techniczną z wykorzystaniem elektrod pomocniczych,
rezystancji uziemień metodą techniczną z wykorzystaniem elektrod pomocniczych i cęgów (do pomiaru uziemień wielokrotnych),
rezystancji uziemień z wykorzystaniem podwójnych cęgów (do pomiaru uziemień wielokrotnych bez podziemnych połączeń otokowych),
rezystywność gruntu (metodą Wennera),
pomiar ciągłości połączeń wyrównawczych i ochronnych (spełniający wymogi PN-HD 60364 - 6) z funkcją autozerowania - prądem 200 mA.
Dodatkowo:
pomiar rezystancji elektrod pomocniczych R S i R H ,
pomiar napięcia zakłócającego,
pomiar częstotliwości sygnału zakłócającego,
pomiar w obecności napięć zakłócających w sieciach z częstotliwością 50 Hz i 60 Hz,
wybór maksymalnego napięcia pomiarowego (25 V i 50 V),
wprowadzanie odległości między elektrodami dla rezystywności w metrach (m) i stopach (ft),
pamięć 990 pomiarów (10 banków po 99 komórek),
kalibrację zastosowanych cęgów,
zegar czasu rzeczywistego (RTC),
transmisja danych do komputera - USB,
wskazywanie stanu akumulatorów.
Pomiar napięcia zakłócającego U N (RMS)
Zakres
Rozdzielczość
Błąd podstawowy
0...100 V
1 V
±(2% w.m. + 3 cyfry)
alarm gdy napięcie przekroczy 24 V lub 40 V rms
pomiar dla DC oraz AC 45…65 Hz,
Pomiar rezystancji uziemienia (metoda 3- i 4-przewodowa) zakres pomiarowy wg PN-EN 61557 - 5: 0,30 Ω...19,9 kΩ
Zakres
Rozdzielczość
Błąd podstawowy
0,00...19,99 Ω
0,01 Ω
±(2% w.m. + 2 cyfry)
20,0...199,9 Ω
0,1 Ω
200...1999 Ω
1 Ω
2,0k...9,99 kΩ
0,01 kΩ
±(5% w.m. + 4 cyfry)
10,0k...19,9 kΩ
0,1 kΩ
metoda pomiaru: techniczna z wykorzystaniem cęgów oraz elektrod pomocniczych,
napięcie na rozwartych zaciskach: wybierane
prąd pomiarowy: przy zwarciu > 200 mA,
częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz),
wybór częstotliwości pomiarowej ręczny
Pomiar ciągłości połączeń ochronnych i wyrównawczych (R cont ) zakres pomiarowy wg PN-EN 61557 - 4: 0,24 Ω...19,9 kΩ
Zakres
Rozdzielczość
Błąd podstawowy
0,00...19,99 Ω
0,01 Ω
±(2% w.m. + 2 cyfry)
20,0...199,9 Ω
0,1 Ω
200...1999 Ω
1 Ω
2,0k...9,99 kΩ
0,01 kΩ
±(5% w.m. + 2 cyfry)
10,0k...19,9 kΩ
0,1 kΩ
metoda pomiaru: techniczna dwuprzewodowa,
napięcie na rozwartych zaciskach: 4 Vrms,
prąd pomiarowy: przy zwarciu >200 mA,
częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz), wybór częstotliwości pomiarowej w menu,
autozerowanie przewodów pomiarowych.
Pomiar rezystancji elektrod pomocniczych R H i R S
Zakres
Rozdzielczość
Błąd podstawowy
0...999 Ω
1 Ω
±(5% (R S +R E +R H ) + 8 cyfr)
1,00k...9,99 kΩ
0,01 kΩ
10,0k...19,9 kΩ
0,1 kΩ
pomiar odczyt zmierzonych wartości rezystancji elektrod pomocniczych
R H i R S na wyświetlaczu po prawej stronie (wydzielona część wyświetlacza).
Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem cęgów i elektrod pomocniczych (3p + cęgi)
Zakres
Rozdzielczość
Błąd podstawowy
0,00...19,99 Ω
0,01 Ω
±(8% w.m. + 3 cyfry)
20,0...199,9 Ω
0,1 Ω
200...1999 Ω
1 Ω
metoda pomiaru: techniczna z wykorzystaniem cęgów oraz elektrod pomocniczych,
napięcie na rozwartych zaciskach: wybierane
prąd pomiarowy: przy zwarciu > 200 mA,
częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz), wybór częstotliwości pomiarowej ręczny
Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem podwójnych cęgów
Zakres
Rozdzielczość
Błąd podstawowy
0,00..19,99 Ω
0,01 Ω
±(10% w.m. + 3 cyfry)
20,0...149,9 Ω
0,1 Ω
±(20% w.m. + 3 cyfry)
metoda pomiaru: techniczna z wykorzystaniem 2 cęgów
częstotliwość prądu pomiarowego 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz)
Pomiar rezystywności gruntu Metoda pomiarowa: Wennera, ρ=2πLR E
Zakres
Rozdzielczość
Błąd podstawowy
0,0...199,9 Ωm
0,1 Ωm
zależny od błędu podstawowego pomiaru R E w układzie 4p, ale nie mniejszy niż ±1 cyfra
200...1999 Ωm
1 Ωm
2,00k...19,99 kΩm
0,01 kΩm
20,0k...99,9 kΩm
0,1 kΩm
100k...999 kΩm
1 kΩm
L – odległość między sondami pomiarowymi: 1...50 m Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Gwarancja: 36 miesięcy (możliwość przedłużenia do 60 miesięcy)
Bezpieczeństwo elektryczne:
rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i PN-EN 61557
kategoria pomiarowa: CAT IV 300V wg PN-EN 61010-1
stopień ochrony obudowy wg PN-EN 60529: IP54 (IP67 z zamkniętą pokrywą obudowy)
Nominalne warunki użytkowania:
temperatura pracy: -10...+50°C
temperatura przechowywania: -20...+80°C
wilgotność: 20...85%
- Producent: SONEL
- SKU: 0001-00013-51344
- Number referencyjny: WMPLMRU120HD
- Kod EAN: 5907624031005
- Wbudowana drukarka: Nie
- Połączenie z drukarką: Tak
- Wewnętrzna pamięć: Tak
- Wskaźnik: Cyfrowy
