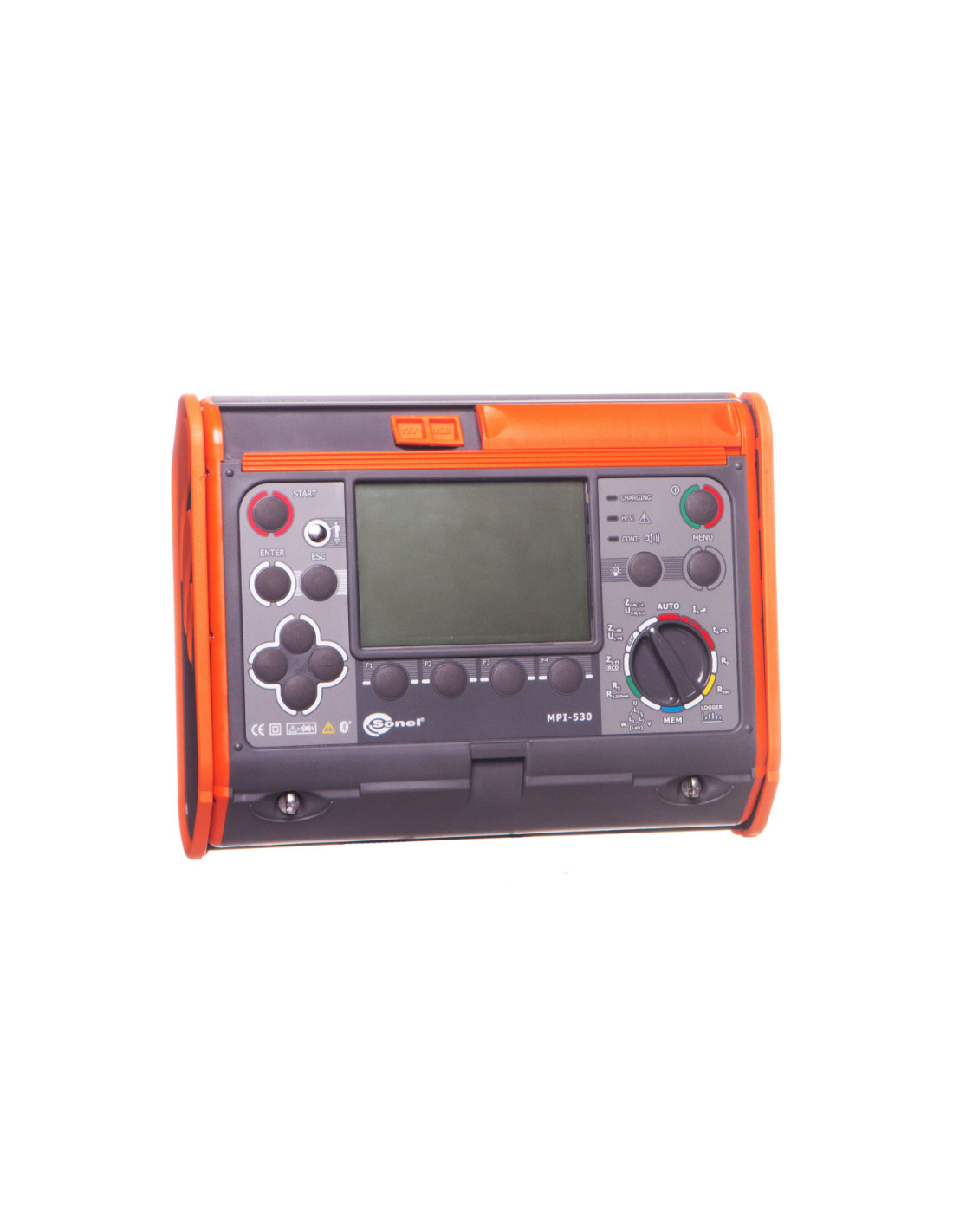

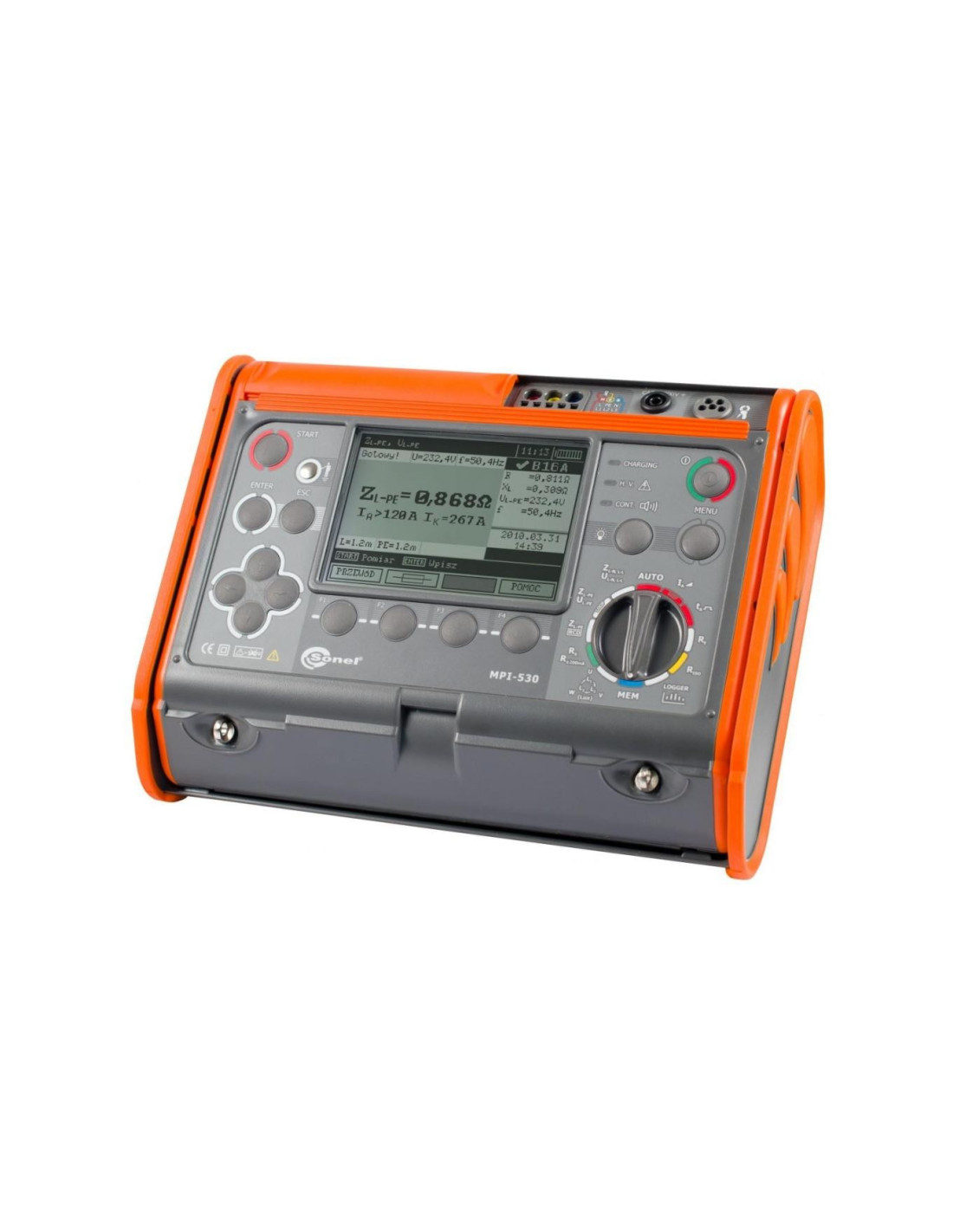

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-530 służy do precyzyjnego pomiaru parametrów instalacji elektrycznych. Urządzenie zostało skonstruowane zgodnie z wymaganiami normy PN-EN 61557. Umożliwia wykonanie wszystkich pomiarów związanych z ochroną przed porażeniem prądem elektrycznym opisanych w normie PN-HD 60364-6.
Specjalistyczny miernik Sonel MPI-530 wyróżnia się rozbudowanymi funkcjami pomiaru uziemień - dodatkowe metody cęgowe oraz rezystywność gruntu. Przy zastosowaniu opcjonalnego adaptera AuroISO-1000C, możliwe są również automatyczne pomiary rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych.
Z pomocą miernika Sonel MPI-530 można także wykonać badanie natężenia oświetlenia. Do tego niezbędne jest dodatkowa zewnętrzna sonda. Przyrząd umożliwia rejestrację i analizę parametrów sieci - łącznie z harmonicznymi do 40-tej. Kolejnym atutem miernika jest wytrzymała obudowa o klasie odporności IP54, która chroni urządzenie przed uszkodzeniem mechanicznym, pyłem lub zachlapaniem.
Cechy
Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.
Przyrządem MPI-530 można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:
impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
parametry wyłączników RCD,
rezystancja izolacji,
rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
ciągłość połączeń ochronnych i wyrównawczych,
natężenie oświetlenia,
test kolejności faz,
test kierunku obrotów silnika.
Przyrząd MPI-530 może rejestrować parametry jakości energii elektrycznej 50/60 Hz:
napięcie L1 – wartości średnie w zakresie do 500 V,
prąd L1 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych),
częstotliwość w zakresie 40 Hz – 70 Hz,
moc czynna (P), bierna (Q), pozorna (S),
współczynnik mocy (PF), cosφ,
harmoniczne (do 40-tej w napięciu i prądzie),
współczynnik zniekształceń harmonicznych THD dla prądu i napięcia
Kontrola bezpieczeństwa instalacji
Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:
badanie wyłączników różnicowoprądowych w trybie Auto,
wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.
wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.
Struktura pamięci
Struktura pamięci ma formę drzewa. Umożliwia zapis kilkudziesięciu tysięcy wyników w układzie KLIENT-OBIEKT-POMIESZCZENIE-PUNKT POMIAROWY, co pomaga w późniejszym stworzeniu przejrzystego protokołu. Strukturę tę można przygotować w mierniku jeszcze przed przystąpieniem do pracy. Wprowadzanie danych do przyrządu ułatwia klawiatura QWERTY, łącząca się z nim poprzez Bluetooth.
Wbudowany system pomocy
W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.
Podwyższona odporność na warunki środowiskowe

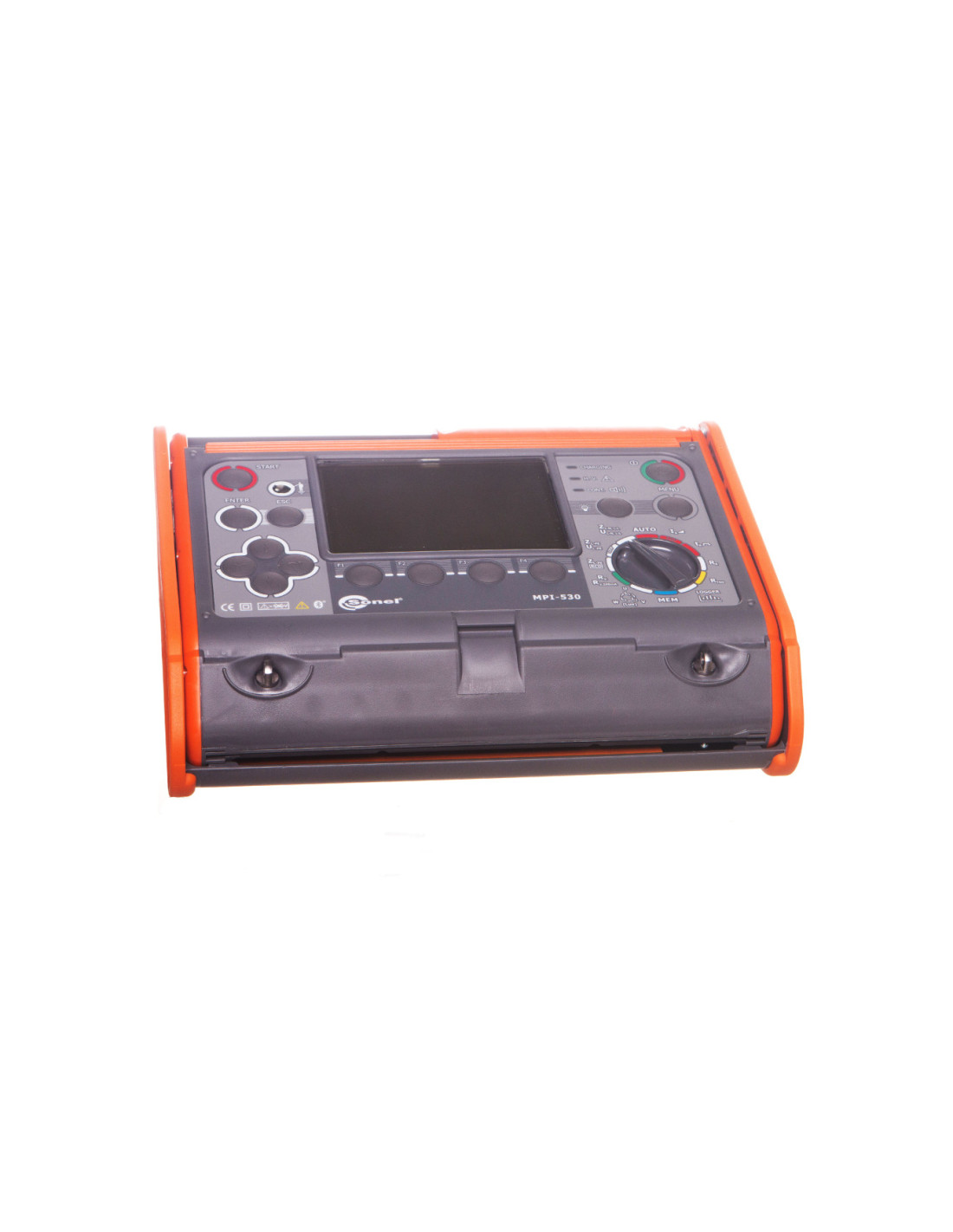

Miernik MPI-530 świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP54. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.
Komunikacja i oprogramowanie
Poprzez port USB lub za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne . Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.
- Producent: SONEL
- SKU: 0001-00019-24256
- Number referencyjny: WMPLMPI53030
- Kod EAN: 5907624018990
- CN: 90303900
- Pomiar małych rezystancji: Nie
- Pomiar rezystancji izolacji: Tak
- Selektywny pomiar uziemienia: Nie
- Funkcja analizy RCD: Nie
- Pamięć wartości mierzonej: Tak
- Złącze (interfejs): Tak
- Wskaźnik: Cyfrowy
- Testowanie ograniczników przepięć: Nie
- Połączenie z drukarką: Nie
- Wbudowana drukarka: Nie
- Wskazanie wartości granicznych: Nie
- Rezystancja izolacji podłóg i ścian: Nie
- Pomiar uziemienia: Tak
- Pomiar pętli uziemiającej: Nie
- Szczegółowy pomiar uziemienia: Nie
- Pomiary pętli rezystancji/impedancji: Tak
- Pomiar pętli bez wyzwalacza RCD: Tak
- Pomiar rezystancji wewnętrznej sieci: Nie
- Wykrywanie prądu zwarcia / zabezpieczenie nadprądowe: Tak
- Testowanie wyłączników różnicowoprądowych: Tak
- Testowanie wyłączników różnicowoprądowych przy narastającej wart. prądu upływu: Tak
- Test kolejności faz: Tak
- Zdalna kontrola urządzeń testowych: Nie
- Rodzaj charakterystyki dla testu wyłącznika różnicowoprądowego: Dla wyłącznika różnicowoprądowego typu A i B
