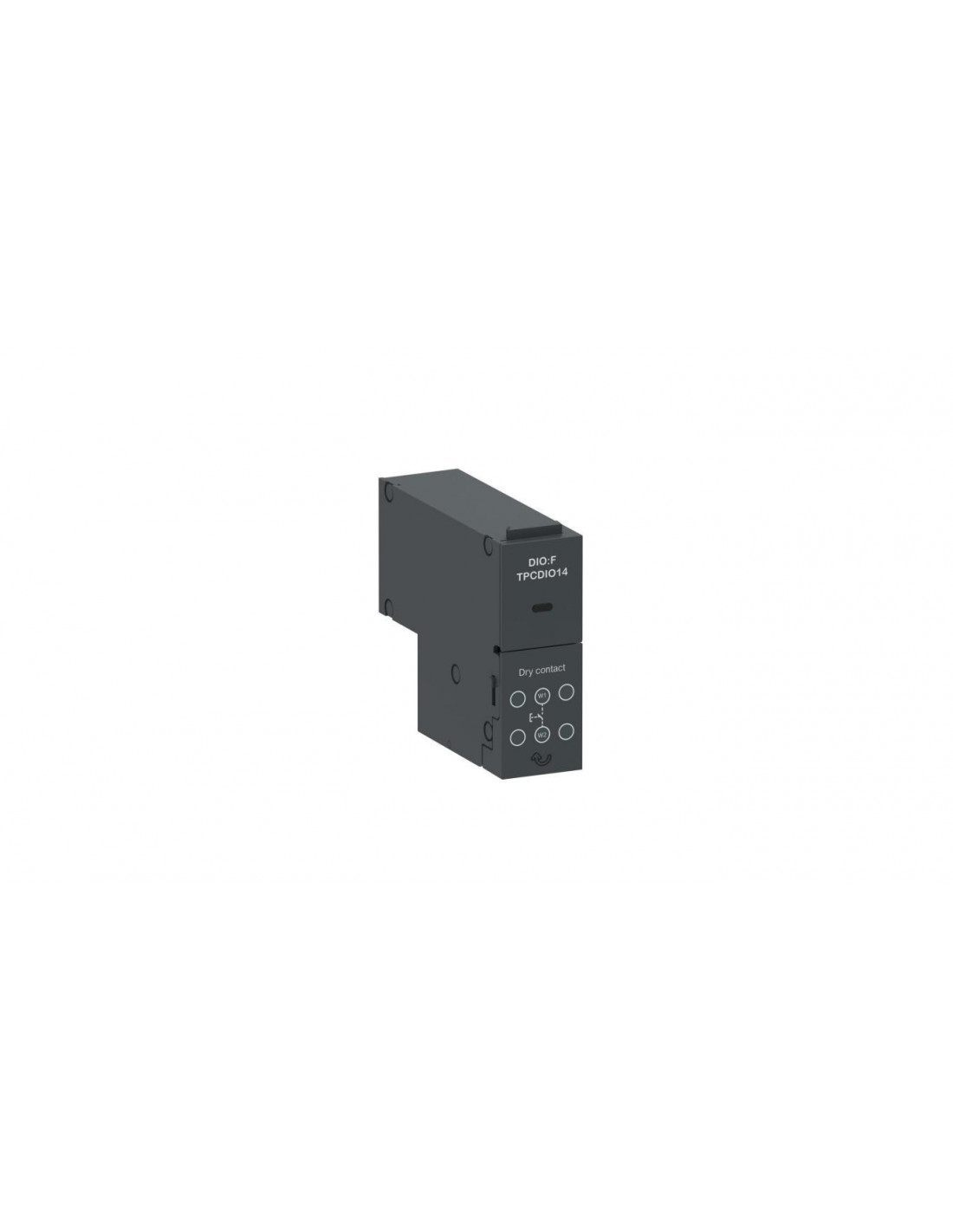

TransferPacT Rozszerzenie zabezpieczenie pożarowe sygnał pasywny TA TPCDIO14

Przełącznik zasilania Schneider Electric
TransferPacT TA16D3L0804TPE






TransferPacT, przełącznik zasilania, opcja komunikacji, 80A, 400V, 3P, LCD, rozmiar 160A
Parametry:


Typ urzadzenia
Przełącznik zasilania


Prąd znamionowy
160A


Napięcie pracy
400V


Liczba biegunów
3P


Wyświetlacz LCD
Tak


* Pozostałe parametry w karcie katalogowej do pobrania.






Opis serii

TransferPacT to układ przełączania zasilania nowej generacji firmy Schneider Electric. Zapewnia on najlepszą w swojej klasie niezawodności krótki czas przełączeń. TransferPacT dzięki kompaktowej budowie znajdzie zastosowanie w wielu aplikacjach, w których liczy się łatwość instalacji i prostota obsługi. Opcja komunikacji Modbus pozwala na monitorowanie stanu układu jak i jego sterowanie.




Budynki komercyjne



Służba zdrowia



Centra danych



Transport

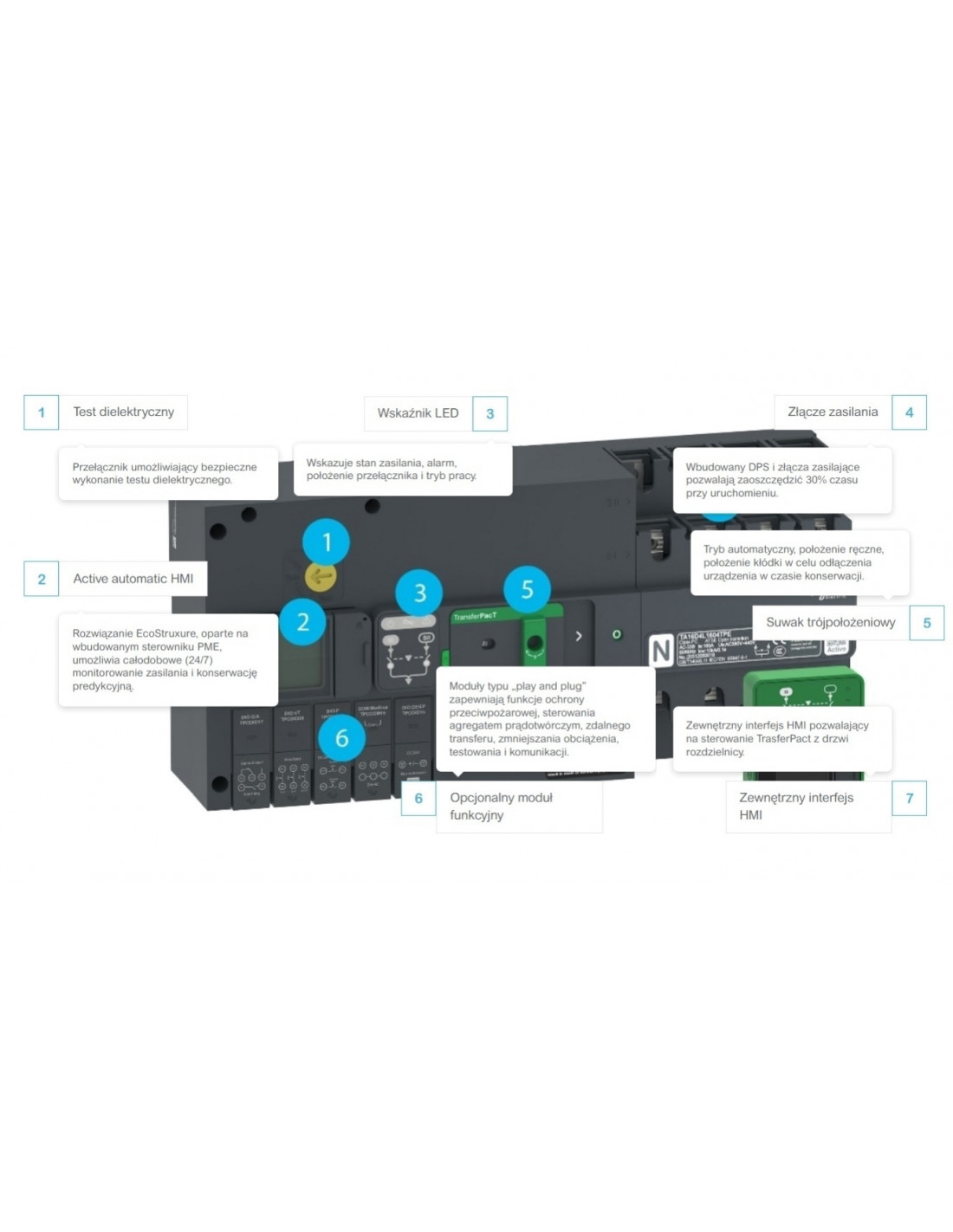

Główne cechy TransferPacT















Przełącznik pozwala na bezpieczne wykonanie testu dielektrycznego.











Active automatic HMI to rozwiązanie EcoStruxure oparte na wbudowanym sterowniku PME. Pozwala ono na całodobowe monitorowanie zasilanie oraz konserwację predykcyjną.











TransferPacT jest wyposażony we wskaźnik LED, który informuje o stanie zasilania, alarmie, położeniu przełącznika oraz trybie pracy.











Przyłącza zasilające dla zacisków oczkowych do 95mm2.











TransferPacT posiada trójpołożeniowy suwak, który wskazuje następujące stany urządzenia:
- tryb automatyczny,
- położenie ręczne,
- położenie kłódki w celu odłączenia urządzenia w czasie konserwacji.












Dodatkowe moduły typu "play and plug" zapewniają funkcję zdalnego transferu, zmniejszenia obciążenia, sterowania agregatem prądotwórczym, wyłaczenia pożarowego komunikacji oraz testowania.











Zewnętrzny interfejs HMI pozwala na sterowanie TransferPacT z drzwi rozdzielni.











Korzyści z zastosowania TransferPacT






Dostępność zasilania

Wysoka wytrzymałość zwarciowa oraz najlepsza w swojej klasie ochrona przed promieniowaniem elektromagnetycznym. Przy temperaturze pracy w zakresie od -25 do 70°C. Testy wibracyjne są przeprowadzane zgodnie z normą IEC 60608-2-6
Tabele koordynacji z zabezpieczeniami od strony sieci, zapewniające poprawną ochronę układu przełączania i instalacji elektrycznej
Innowacyjna technologia, która zapewnia ultraszybkie przesyłanie danych






Efektywność i prosta obsługa

TransferPacT to kompaktowa i łatwa do zainstalowania konstrukcja ze zintegrowanymi zaciskami przyłączeniowymi
Modułowa budowa aparatów umożliwia kompleksowe zarządzanie cyklem życia produktów
TransferPacT pozwala na wykonanie testu dielektrycznego rozdzielnicy bez odłączania zasilania
Istnieje możliwość rozbudowy aparatu o moduły funkcjonale, poszerzające możliwości układu
Oferta Green Premium i ekologiczne opakowania pozwalają zaoszczędzić cenne zasoby






Powiązany z systemem EcoStruxure Power

Technologia TransferPacT pozwala na nieprzerwane (24/7) monitorowanie poboru mocy w sieciach zasilania, częstotliwości, braku równowagi napięcia oraz rotacje faz
Oprogramowanie monitorujące umożliwia konserwacje predykcyjną, dzięki analizie danych o wydajności i powiadomieniomd w celu aktywnego udzielania rekomendacji
Łatwy dostęp do wszelkich dokumentów związanych z produktami z urządzeń mobilnych









Poznaj całą gamę rozwiązań modułowych układów przełączania zasilania TransferPacT
















Zwównoważony rozwój
Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. Green Premium obiecuje zgodność z najnowszymi przepisami, przejrzystość w zakresie wpływu na środowisko, a także produkty o obiegu zamkniętym i niskiej emisji CO 2 .






Przejrzystość







RoHS/REACh









Najczęściej zadawane pytania







1. Czym różni się Active Automatic od Automatic?
Różnią się sterownikiem i jednostką HMI. Active Automatic jest bardziej zaawansowany i umożliwia monitorowanie i nastawianie wielu parametrów pracy układu: czasy przełączeń, precyzyjne nastawianie progów zadziałania oraz sterowanie i monitorowanie za pomocą komunikacji. Wersja Automatic to podstawowy sterownik, który umożliwia przełączanie zasilania przy zaniku napięć lub częstotliwości.







2. Czy można rozbudować istniejący już układ?
Tak. Można to zrobić na 2 sposoby: 1. Przez dodatkowe moduły montowane w slotach pod wyświetlaczem. 2. Przez zmianę jednostki sterującej i przejście z wersji Automatic na Active Automatic.







3. Czy Transferpact może działać jak wyłącznik?
Nie. Transferpact jest oparty na rozłącznikach i w zależności od instalacji może być wymagane doubezpieczenie wyłącznikiem lub wkładką topikową zgodnie z tabelami koordynacji.







4. Czy Transferpact może zapewnić wyłączenie awaryjne?
Tak. Można tu zastosować dodatkowe moduły takie jak Fire protection, który zadziała jak wyzwalacz napięciowy w wyłączniku awaryjnym.







5. Czy sterownik wymaga dodatkowego zasilania?
Nie. Sterownik jest zasilany z napięcia źródeł z zacisków napięciowych. Dodatkowego zasilania 24VDC wymaga jedynie opcja Modbus.







6. W jaki sposób zapewnić zasilanie w układzie siec Generator, gdy zaniknie zasilanie z sieci?
Przez moduł generatorowy z podtrzymaniem kondensatorowym lub zewnętrzny Ups.







O producencie






Firma Schneider Electric już od wielu lat jest liderem cyfrowej transformacji w zarządzaniu energią i automatyce, w budownictwie mieszkaniowym i komercyjnym, centrach danych, obiektach infrastrukturalnych, energetyce, a także w przemyśle. Stale rozwija inteligentne i zintegrowane rozwiązania i technologie. Mają one służyć zarządzaniu energii i procesów w sposób bezpieczny, niezawodny, efektywny i zrównoważony.
Schneider Electric posiada bardzo bogaty asortyment począwszy od aparatury modułowej, zabezpieczeń obwodów, rozdzielnic i osprzętu elektrycznego aż po złożone systemy operacyjne.

• Producent: Schneider
• SKU: 0001-00016-33913
• Number referencyjny: TPCDIO14
• Kod EAN: 3606481066046
• CN: 85389091
• PKWiU: 27.12.40.0
