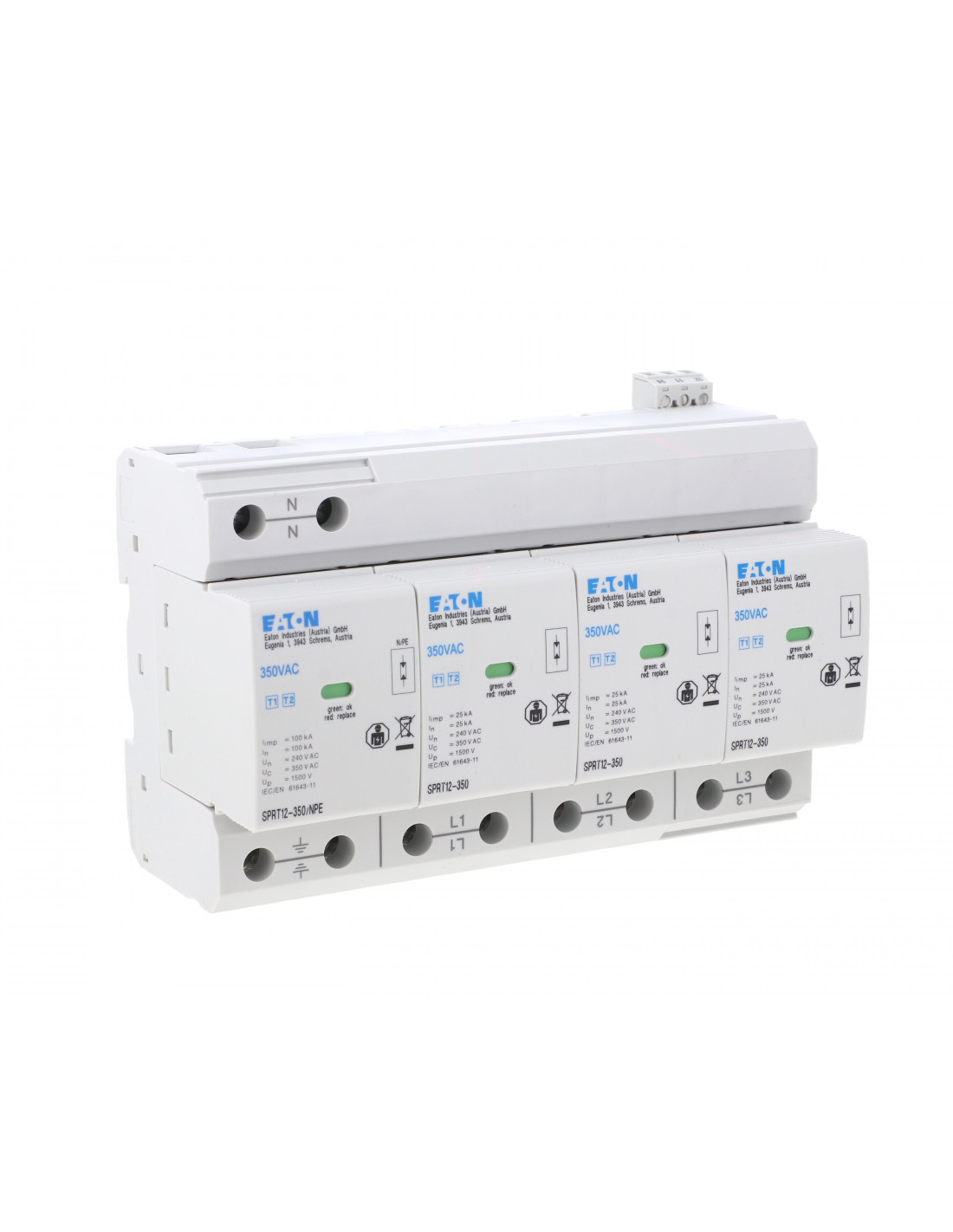

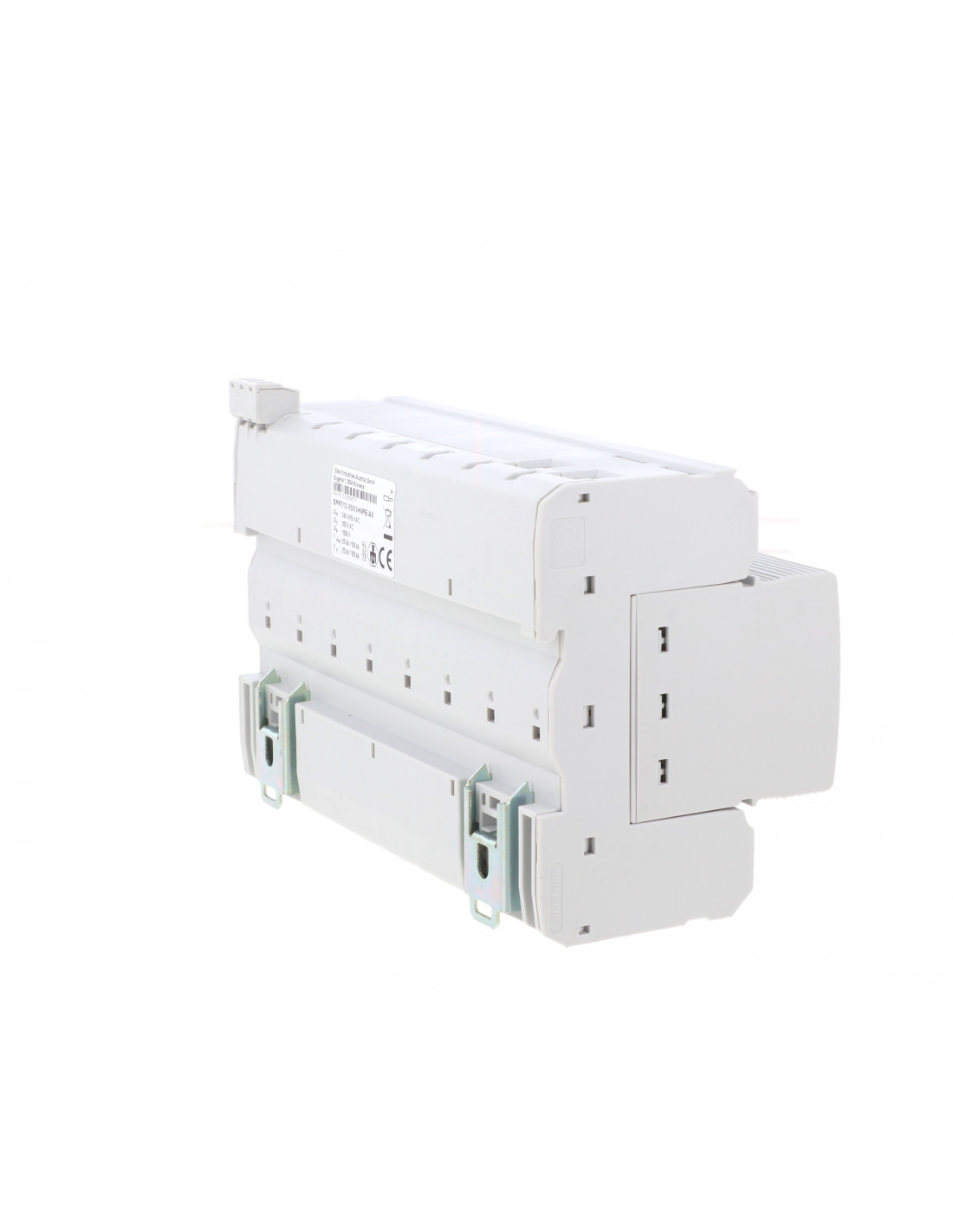

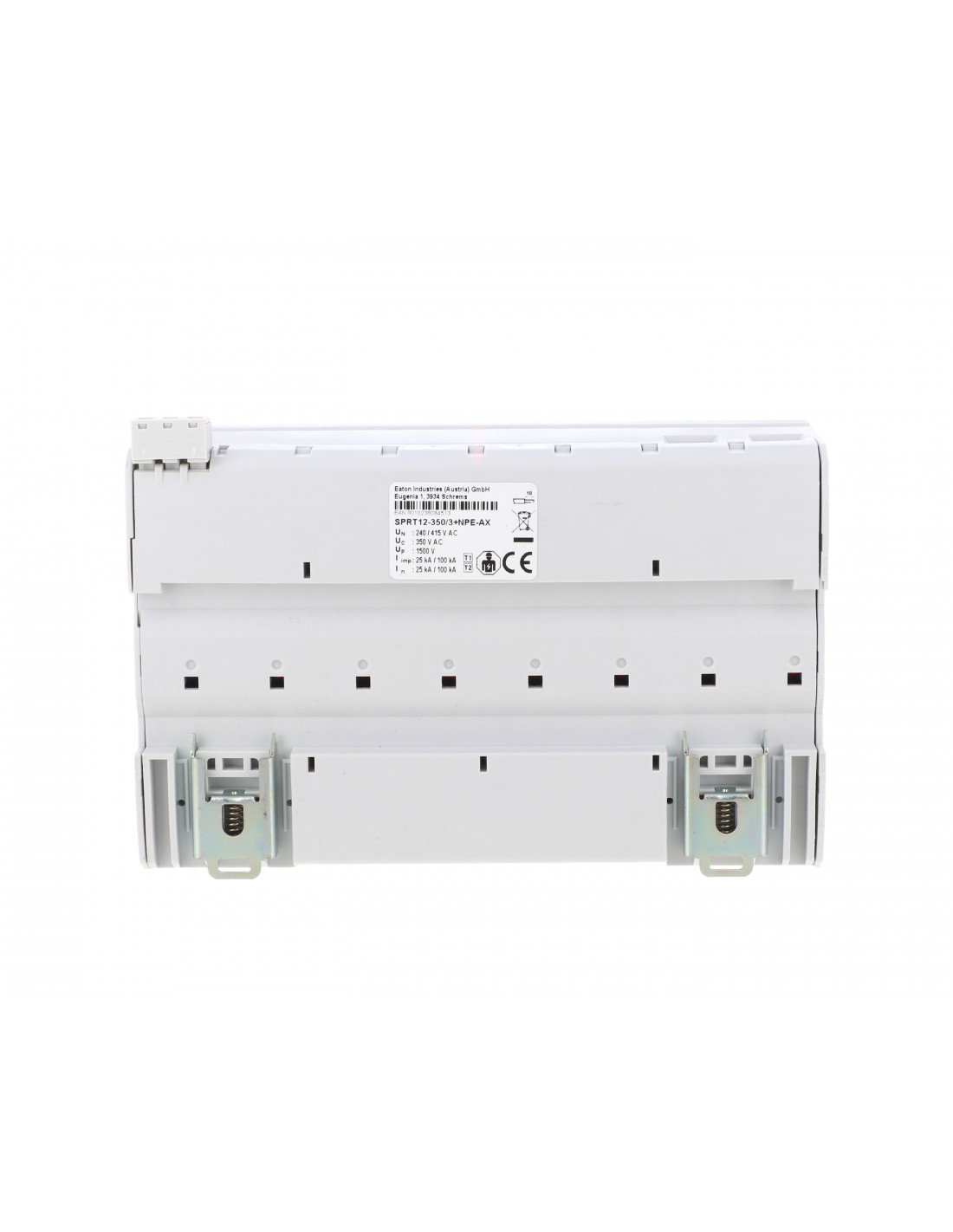

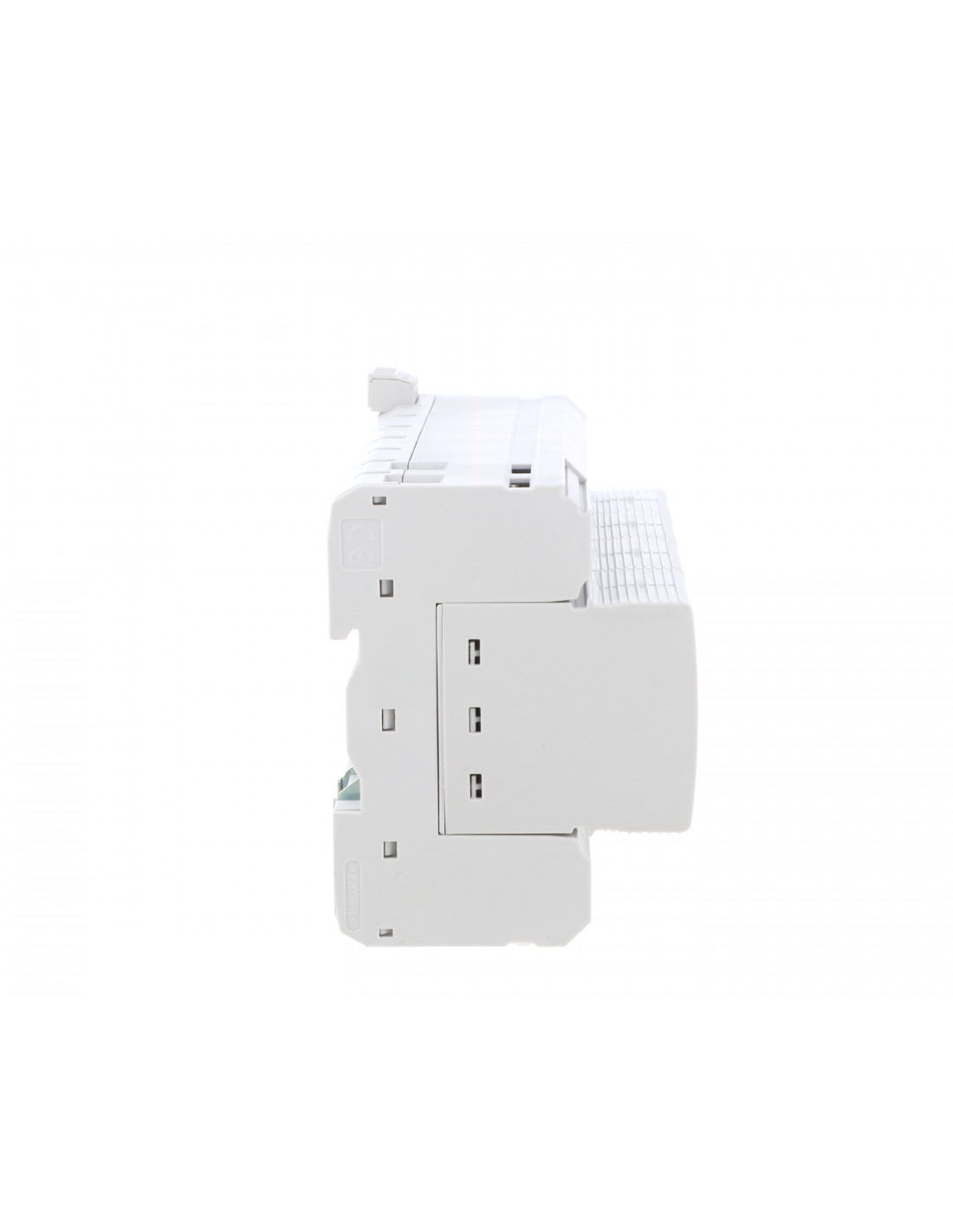

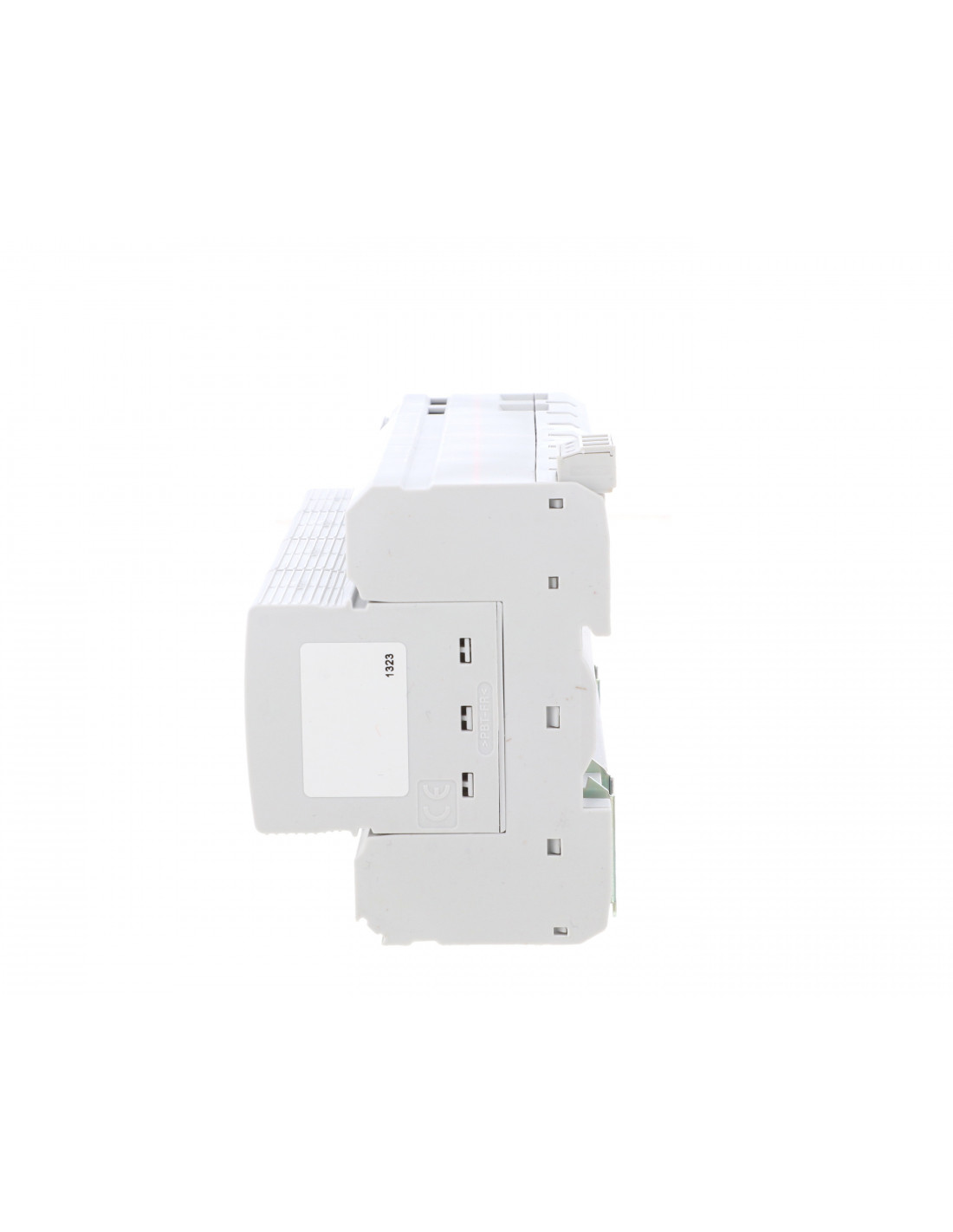

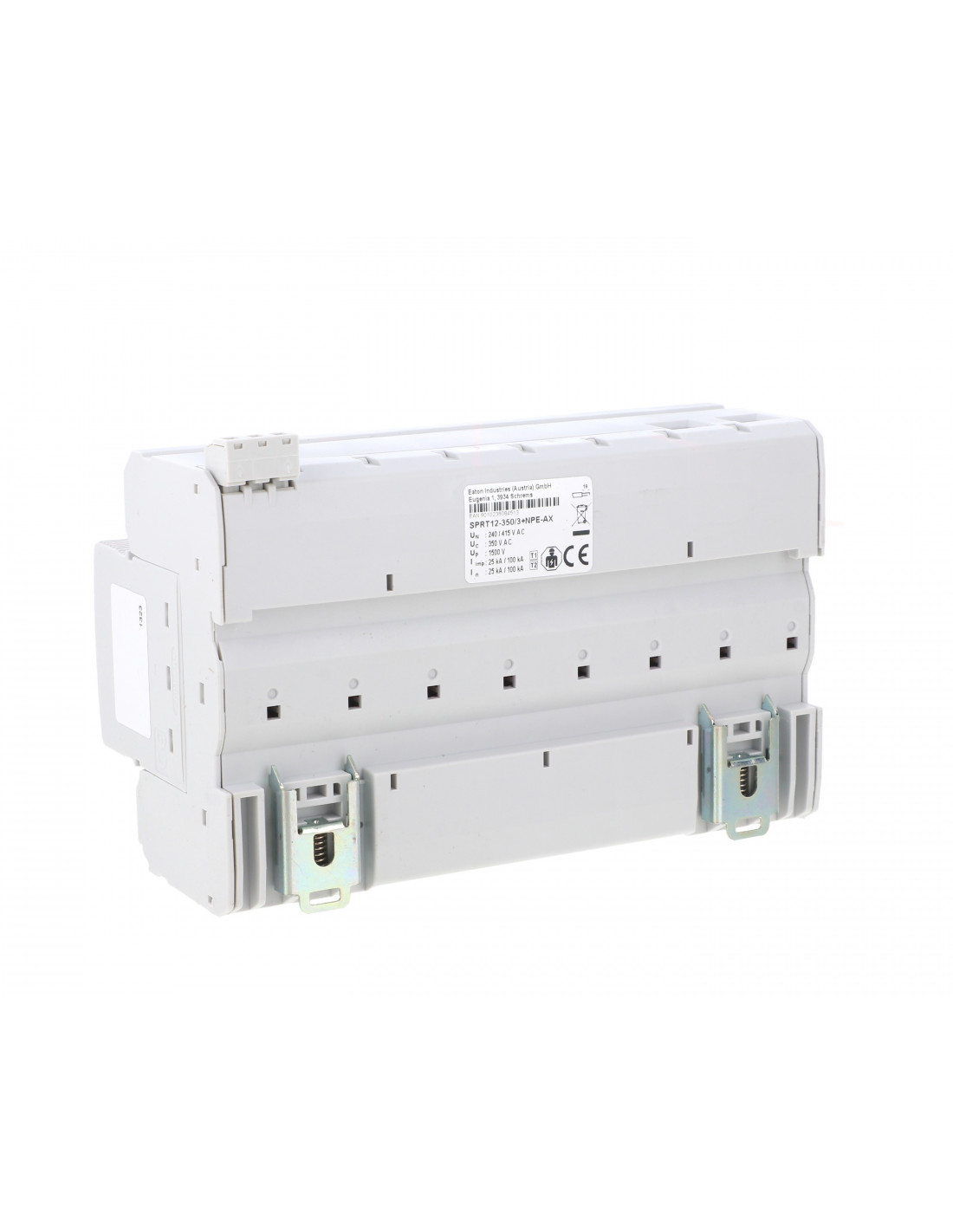

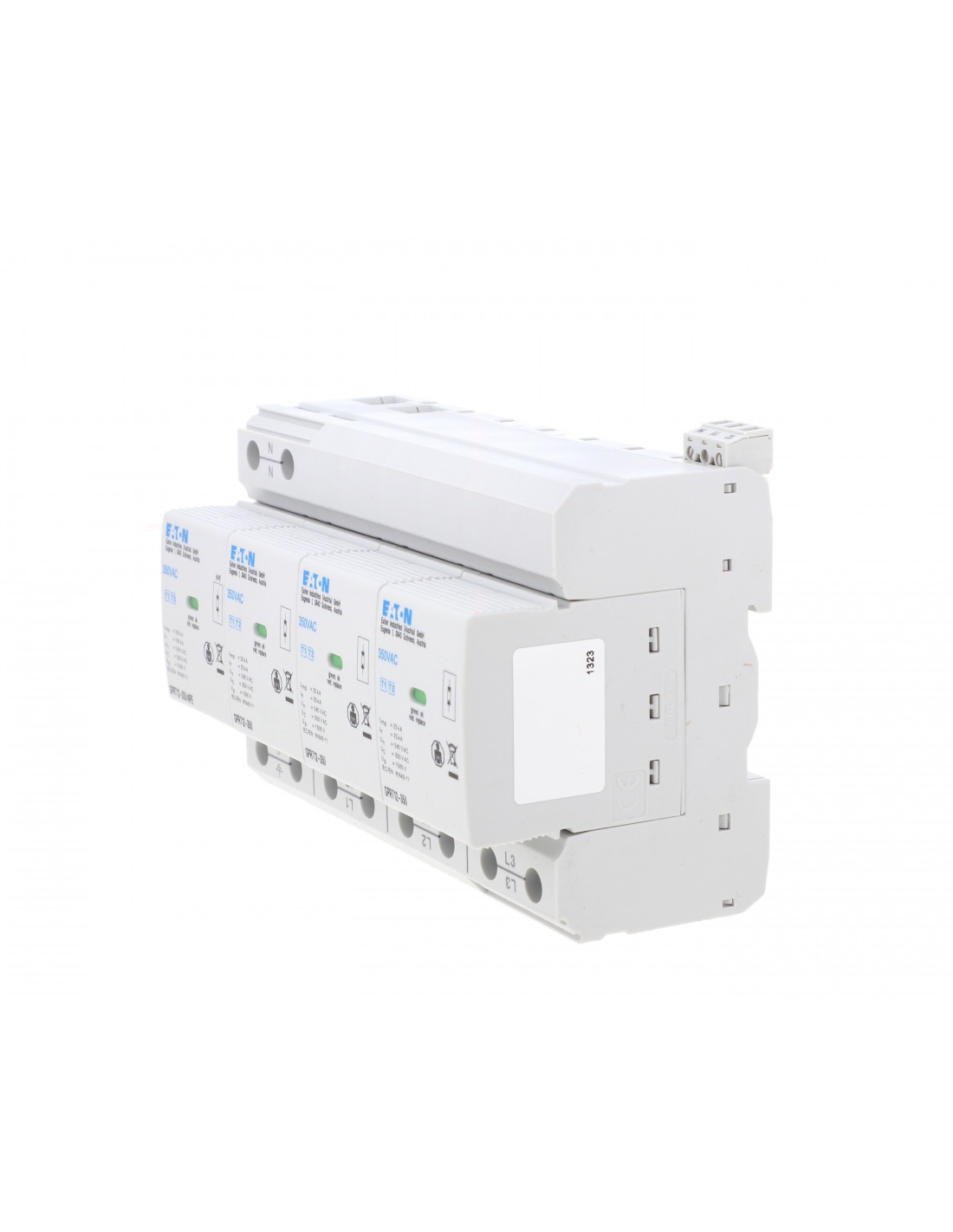

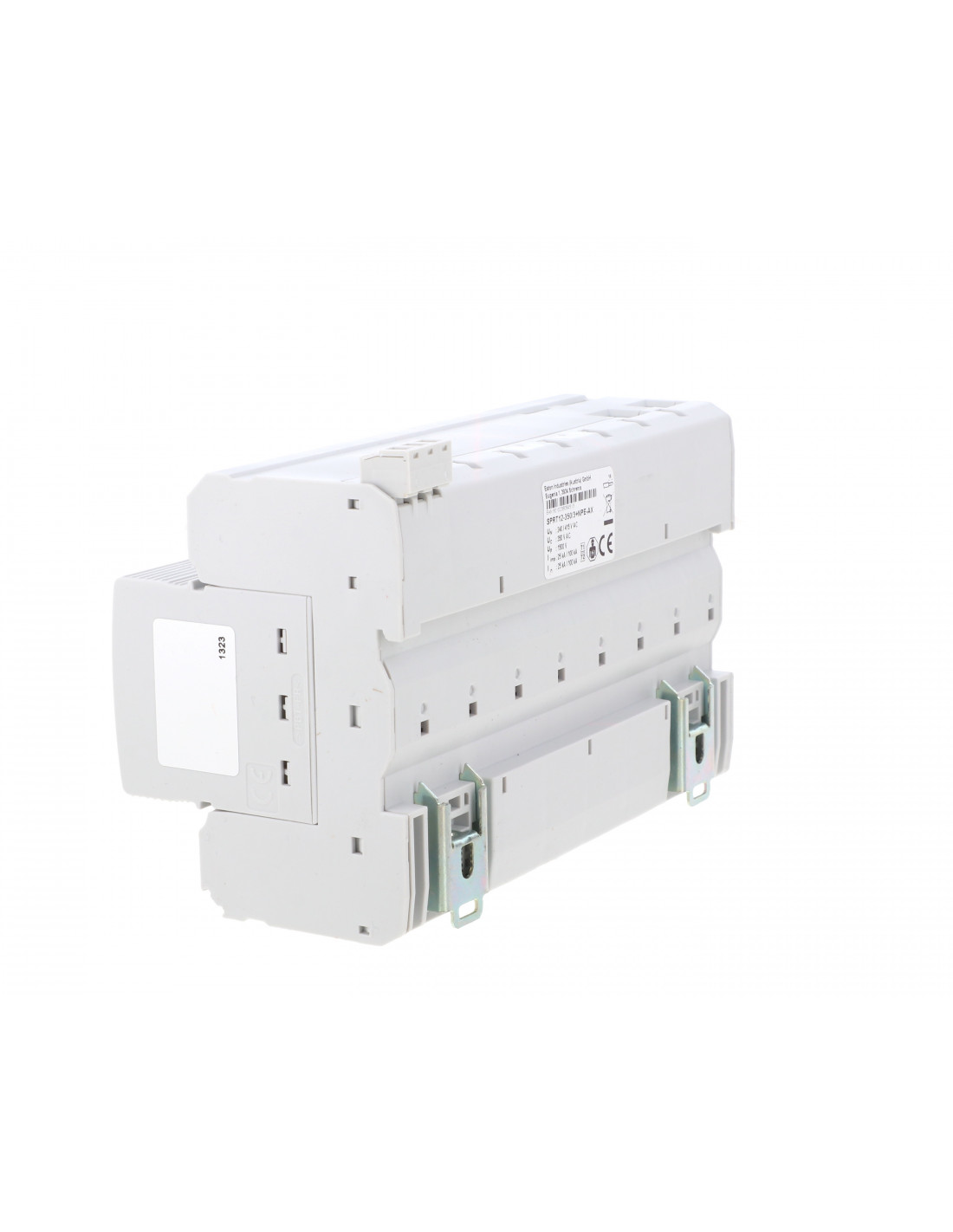

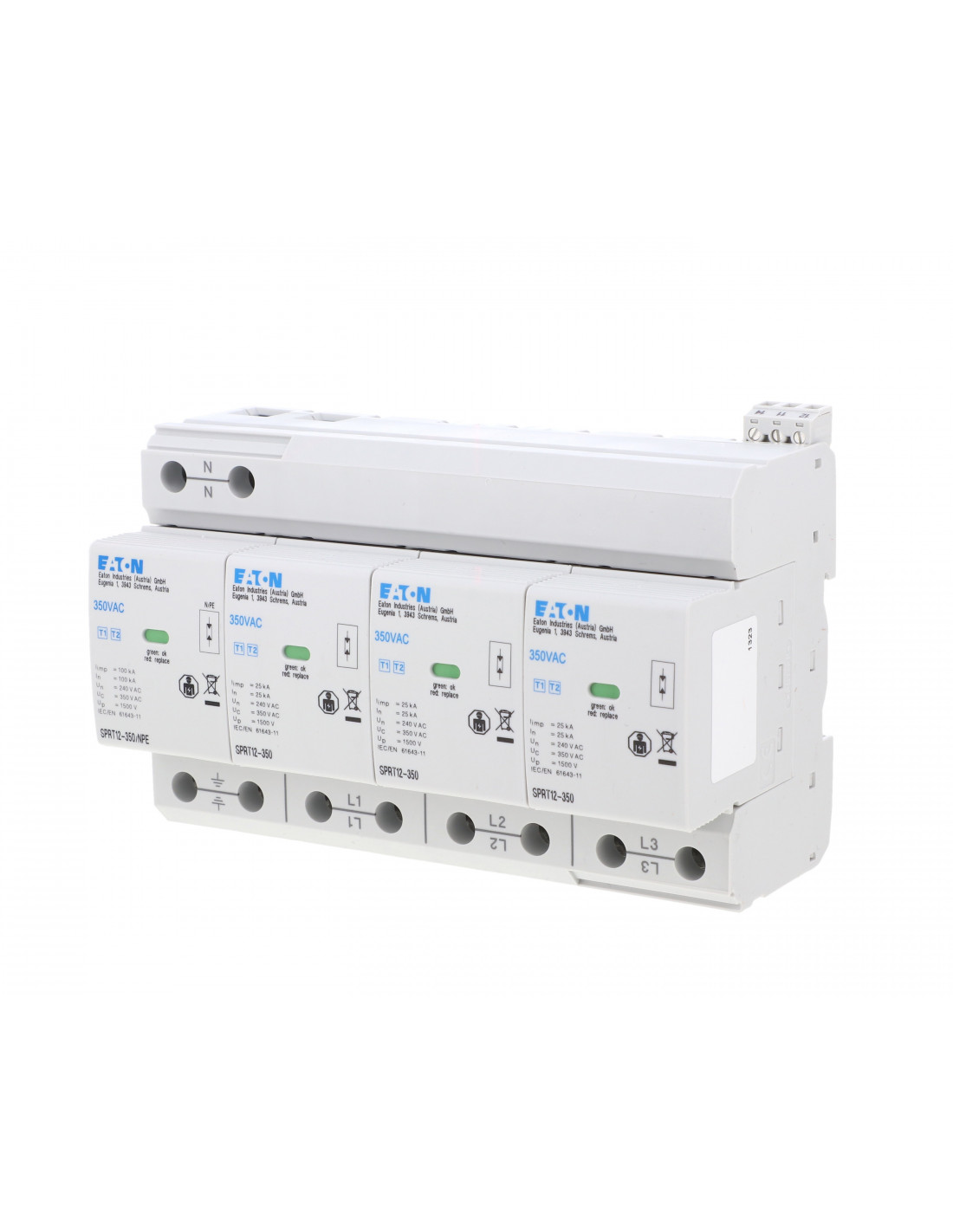

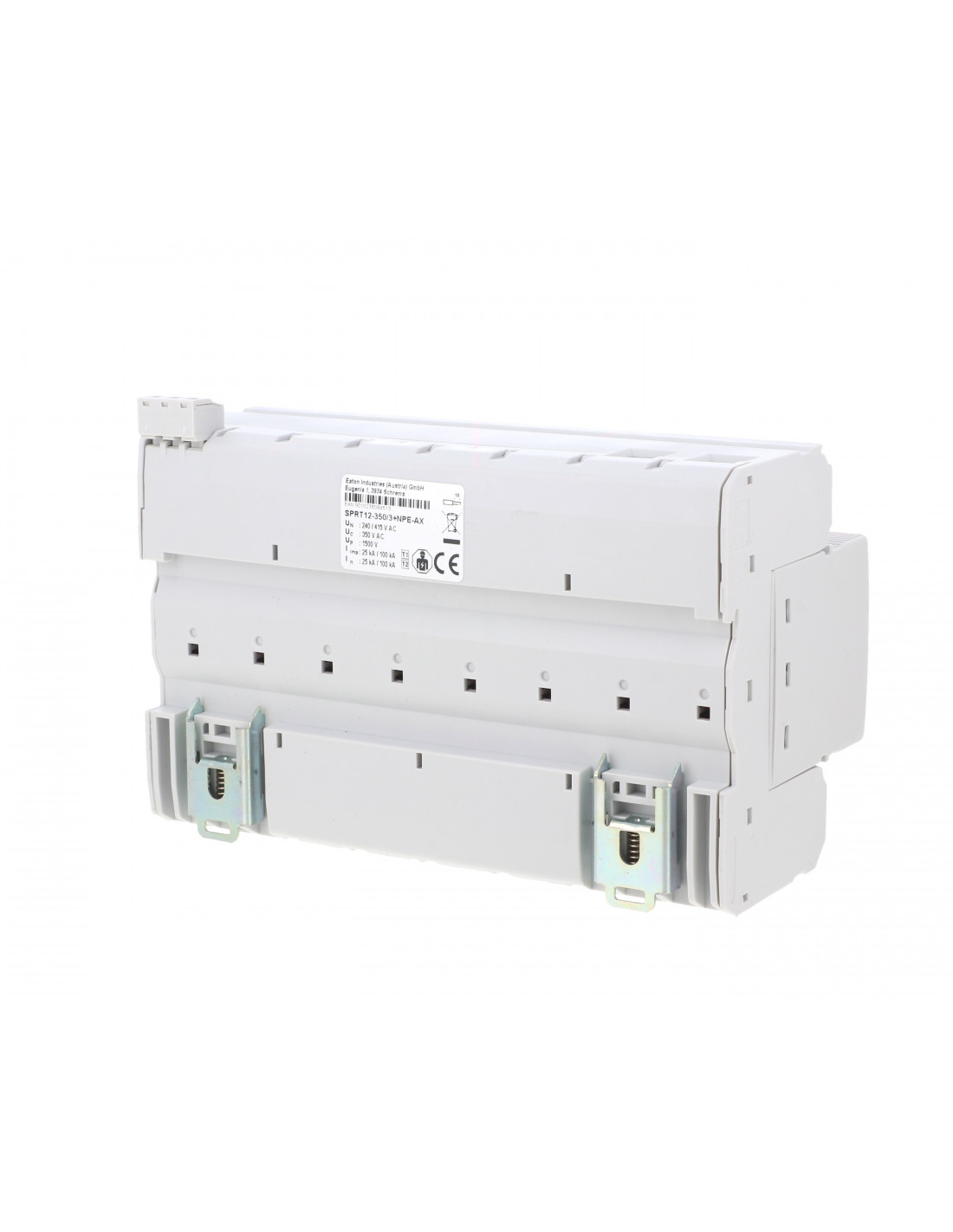

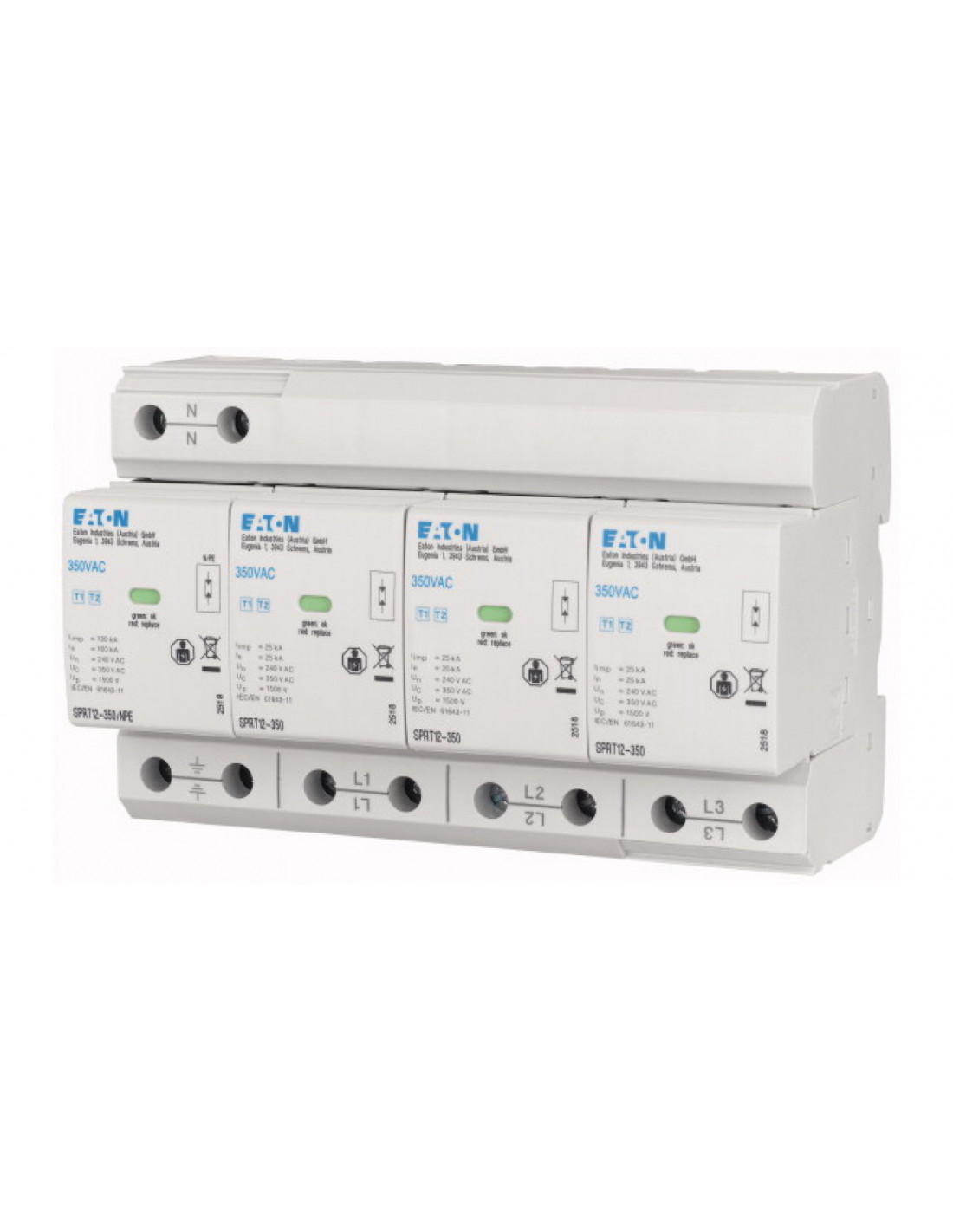

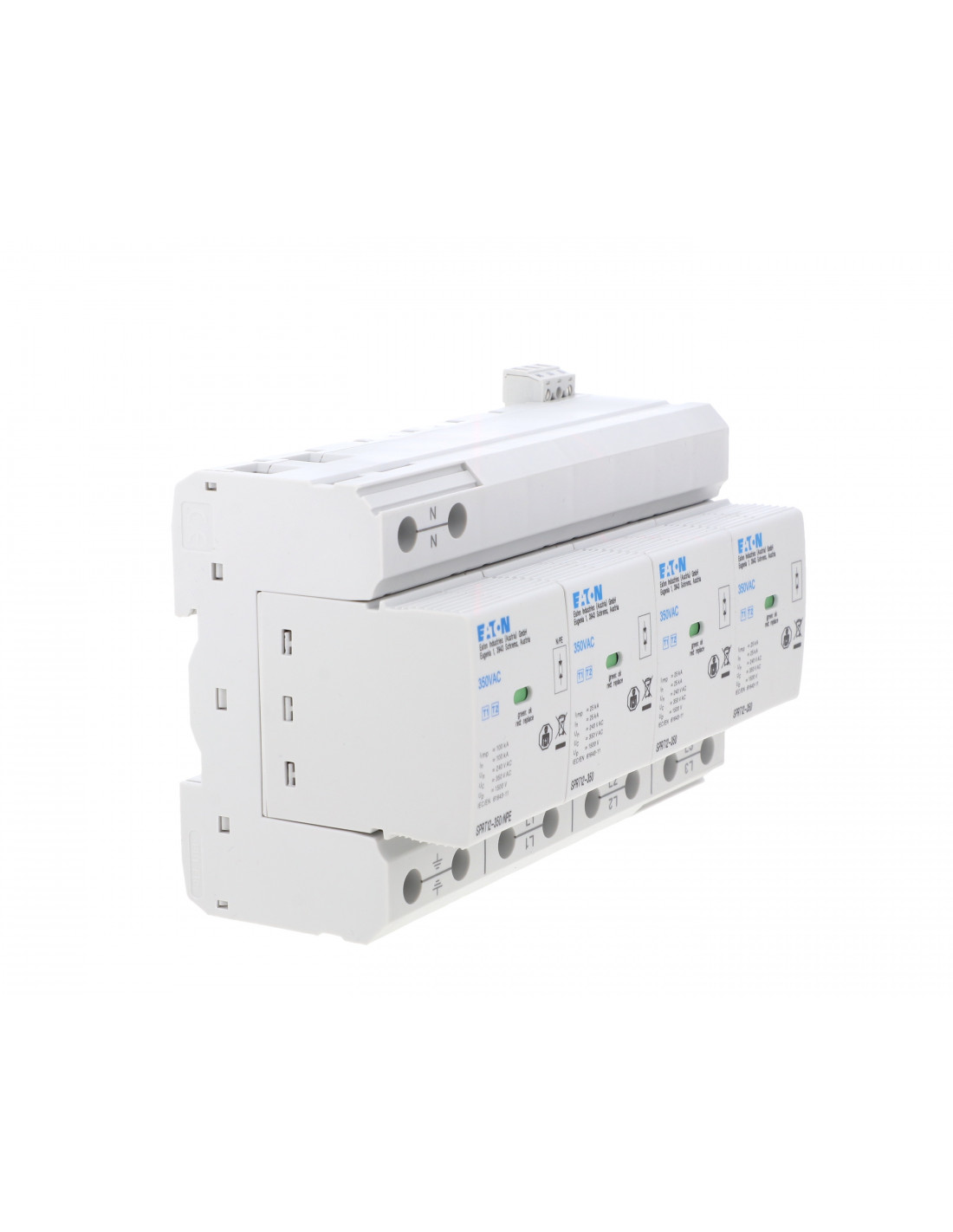

Ogranicznik przepięć B+C Typ 1+2 3P+N 25kA 240V SPRT12-350/3+NPE-AX 195236 Główne cechy produktu Ograniczniki przepięć serii SPRT12 to wszechstronne urządzenia chroniące instalacje elektryczne przed skutkami przepięć. Aparaty te klasy I+II, typu T1+T2 przeznaczone są do tłumienia wyładowań bezpośrednich i przepięć pośrednich. Ogranicznik przepięć klasy I+II zgodnie z IEC 61643‑1+A1 Ogranicznik przepięć typu T1+T2 zgodnie z EN 61643‑11 Wykonania o napięciu pracy AC 280 Wymienne wkłady Optyczna sygnalizacja uszkodzenia wkładu Zobacz video na temat ochronników przepięć i poznaj pełną ofertę zabezpieczeń niskiego napięcia Obowiązkowy element instalacji elektrycznej w Twoim domu Ochrona przed przepięciami elektrycznymi Przepięciówkę typu 1+2 (dawne B+C) montuje się w celu ochrony instalacji elektrycznych przed skutkami pośrednich wyładowań piorunowych i przepięć łączeniowych. Stosuje się go jako uzupełnienie ochrony za ogranicznikami typu 1, w podrozdzielnicach. ROZDZIELNICE ODDZIAŁOWE | ROZDZIELNICE PIĘTROWE | TABLICE ROZDZIELCZE Dlaczego warto wybrać ogranicznik przepięć Eaton? Pełne bezpieczeństwo Chroni przed skutkami bezpośredniego i pośredniego wyładowania. Wymienne wkładki warystorowe (oraz sygnalizacja ich uszkodzenia) Tego typu ogranicznik stanowi idealne zabezpieczenie przed przepięciami powstałymi w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej. Szybka weryfikacja stanu urządzenia Czerwone pole na optycznym wskaźniku uszkodzenia wkładu oznacza konieczność wymiany wkładu. Zielone ‑ prawidłową pracę urządzenia. Łatwy w montażu, wygodny w użyciu Informacja o stanie urządzenia na wyciągnięcie ręki Optyczny wskaźnik przepalenia wkładki Zaciski windowe i szynowe Informacja o kluczowych parametrach Prosty montaż na szynie DIN Specyfikacja techniczna: Typ: SPRT12-350/3+NPE-AX Typ ogranicznika: T1+T2 Sygnalizacja zadziałania na urządzeniu: Optyczna Znamionowe napięcie AC [V]: 240 Poziom ochrony Up [kV]: 1,5 Prąd udarowy (10/350) [kA]: 100 Zdolność gaszenia prądu następczego [kA]: 50 Maksymalny poziom ochrony L-N [kV]: 1,5 Rozmiar: 8 modułów Znamionowe napięcie DC [V]: 0 Liczba biegunów: 4 Maksymalny poziom ochrony L-PE/N-PE [kV]: 1.5 Maksymalne napięcie trwałej pracy AC [V]: 350 Główne czynniki powstawania przepięć Ostre burze lub awarie elektryczne mogą prowadzić do powstawania przepięć. Te z kolei do uszkodzenia instalacji elektrycznej. W ich wyniku zniszczone mogą zostać sprzęty elektryczne podłączone do sieci. Dlatego obiekty przemysłowe, usługowe i mieszkalne powinny być wyposażone w instalację odgromową oraz w ochronniki przeciwprzepięciowe. Ochrona przed wyładowaniami piorunowymi i przepięciami łączeniowymi jest bardzo ważna dla bezpieczeństwa obiektu. Może ona ograniczyć zagrożenia pożarowe i porażeniowe w obiekcie. Ograniczniki przepięć w instalacjach elektrycznych Ograniczniki przepięć służą do ochrony urządzeń elektrycznych przed skutkami przepięć, wyładowań atmosferycznych i uderzenia pioruna. Wzrost napięcia w sieci wywołany przykładowo uderzeniem pioruna powoduje zadziałanie ogranicznika i obniżenie napięcia w sieci do poziomu bezpiecznego dla odbiorników elektrycznych. Ogranicznik przepięć to obowiązkowe zabezpieczenie w Polsce każdej instalacji elektrycznej. Ograniczniki przepięć firmy EATON zapewniają skuteczną ochronę przeciwprzepięciową. Ich zaletą jest zastosowanie warystorów, które cechują się szybkością działania i wyjątkową zdolnością do pochłaniania energii. Dodatkowo posiadają optyczny wskaźnik uszkodzenia, który umożliwi podjęcie działania na czas, gdy urządzenie zostanie uszkodzone. Ograniczniki przeciwprzepięciowe SPCT2 należy instalować w : 1 2 3 4 5 budynkach z zewnętrzną z instalacją piorunochronną budynkach z zewnętrzną linią napowietrzną i instalacją piorunochronną chronionym obiekcie, w którym jako instalację odgromową wykorzystano wewnętrzną konstrukcję stalową budynkach zasilanych linią kablową, gdy odległość między budynkiem a stacją trafo jest niewielka (możliwość wystąpienia dużych prądów zwarciowych) obiektach bez instalacji odgromowej w bliskim sąsiedztwie obiektów wysokich, gdy uziomy obiektów są połączone Poznaj asortyment produktów Eaton i wybierz odpowiedni ogranicznik dla siebie Klasa testowa I/II dla instalacji fotowoltaicznej [T1/2 PV] Klasa testowa II dla instalacji fotowoltaicznej [T2 PV] Klasa testowa I/II [T1/2] Klasa testowa II [T2] Klasa testowa III [T3] Samodzielny montaż na szynie DIN Podłącz do obecnie używanej instalacji Zestawy zaleca się instalować (rozpatrując od strony zasilania) przed urządzeniami pomiarowymi i różnicowoprądowymi. Zapobiega się w ten sposób błędnemu działaniu wyłączników różnicowoprądowych podczas przepływu prądu udarowego po zadziałaniu ograniczników przepięć. Światowe zapotrzebowanie na energię elektryczną stale rośnie Eaton jest firmą zajmującą się inteligentnym zarządzaniem energią, zaangażowaną w ochronę środowiska naturalnego i poprawę jakości życia ludzi na całym świecie. Dostarczamy rozwiązania elektryczne, które zużywają mniej energii, ulepszają niezawodność zasilania i sprawiają, że miejsca pracy oraz zamieszkania są bezpieczniejsze i wygodniejsze. Nasze produkty sprzedajemy w ponad 175 krajach. Najczęściej zadawane pytania Co to jest ogranicznik przepięć? Ogranicznik przepięć to zabezpieczenie elektryczne mające na celu ochronę instalacji elektrycznej i urządzeń przed skutkami wyładowań atmosferycznych oraz przepięć łączeniowych. Czy ogranicznik przepięć jest obowiązkowy? Od roku 2002 zgodnie z rozporządzeniem w sprawie warunków technicznych jakim powinny podlegać budynki i ich usytuowanie, ograniczniki przepięć są wymagane w nowo budowanych obiektach jako element ochrony przed wyładowaniami atmosferycznymi. Jaki ogranicznik przepięć do domu? Do zabezpieczenia domu jednorodzinnego najczęściej stosowany jest ogranicznik przepięć klasy 1+2 (dawne B+C) jako urządzenie 2 w 1 chroniący przed bezpośrednim i pośrednim skutkiem wyładowania piorunowego. Kiedy stosujemy ogranicznik przepięć? Ogranicznik przepięć powinien chronić każdą instalację elektryczną oddaną do użytku po kwietniu 2002 roku. Wyładowanie atmosferyczne jest zjawiskiem, którego może doświadczyć każdy i nawet jeśli mamy do czynienia ze starszymi budynkami, to są one tak samo narażone na wpływ pioruna tak jak nowo budowane. Jak podłączyć ogranicznik przepięć? Ograniczniki przepięć mają oznakowane zaciski — od góry aparatu podłączamy przewody zasilające, a od dołu przewód ochronny. Ponadto dokręcać przewody należy kluczem dynamometrycznym z odpowiednim momentem, aby podczas odprowadzania prądu udarowego przewody nie wypadły z zacisków. Jak zabezpieczyć ogranicznik przepięć? Ogranicznik przepięć nie chroni przed prądem zwarciowym, dlatego należy go chronić przed skutkami zwarć i przeciążeń. Eaton zaleca stosowanie wkładki bezpiecznikowej. W instrukcji każdego ogranicznika oraz na froncie aparatu znajduje się dokładne oznaczenia maksymalnej wielkości (prądu wkładki). Jak zamontować ogranicznik przepięć? Ogranicznik przepięć montujemy na szynie TH w rozdzielnicy elektrycznej, zachowując odpowiednie przekroje przewodów i ich odpowiednią długość. Aparat ma oznakowane zaciski, które mówią z której strony zasilić aparat (od góry) a z której strony podłączyć przewód ochronny (od dołu) i następnie z uziemieniem instalacji. Jak sprawdzić ogranicznik przepięć? Ograniczniki przepięć EATON posiadają optyczny wskaźnik przepalenia wkładu. Zielony oznacza sprawny wkład, a czerwony oznacza iż wkład jest uszkodzony i należy go wymienić. W przypadku ograniczników w wykonaniu 3+1 z iskiernikiem sumującym, wkład z iskiernikiem ma kolor niebieski, a gdy się uszkodzi to czerwony. Ponadto zawsze należy dokonać oględzin wzrokowych aparatu. Jaki ogranicznik przepięć w bloku? W blokach oddanych do użytku po 2002 w rozdzielnicach głównych będą znajdować się ograniczniki przepięć. Natomiast są one w dużej odległości od chronionych lokali, dlatego zaleca się dodatkowo dobezpieczenie urządzeń w lokalach — ogranicznikiem typu 2 (dawne C) SPCT2 w tablicy mieszkaniowej i wrażliwe odbiorniki jak lodówka, smart TV czy router ogranicznikami typu 3 (dawne D) serii SPDT3. W starym budownictwie zalecane jest zamiast stosowania w tablicy mieszkaniowej ogranicznika klasy II montaż ogranicznika klasy I+II (dawne B+C). Jaki ogranicznik przepięć do fotowoltaiki? W instalacjach fotowoltaicznych z panelami na dachu bez instalacji odgromowej wystarcza ogranicznik klasy II (dawne C), SPPVT2 od EATON. Gdy panele są wolnostojące albo budynek posiada instalację odgromową, wtedy należy zastosować ogranicznik typu 1+2, SPPVT12 od EATON.
- Producent: EATON
- SKU: 0001-00012-69563
- Number referencyjny: 195236
- Kod EAN: 9010238084513
- CN: 85363030
- PKWiU: 27.12.23.0
- Sposób montażu: Szyna montażowa DIN 35 mm
- Ze stykiem sygnalizacji zadziałania: Tak
- Klasa ochronności: Typ 1+2
- Wydmuchowy: Nie
- Rozmiar: 8 modułów
- Sygnalizacja zadziałania na urządzeniu: Optyczny
- Układ sieci: Inne
- Poziom ochrony N-PE [kV]: 1,5
- Maks. przekrój przewodu elastycznego [mm2]: 35
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm2]: 35
- Znamionowe napięcie AC [V]: 240
- Znamionowe napięcie DC [V]: 0
- Poziom ochrony L-N [kV]: 1.5000
- Liczba biegunów: 4
- Prąd udarowy (10/350) [kA]: 100
- Maksymalny poziom ochrony L-PE/N-PE [kV]: 1.5000
- Zdolność gaszenia prądu następczego [kA]: 50
- Maksymalne napięcie trwałej pracy AC [V]: 350
- Maksymalny poziom ochrony L-N [kV]: 1.5000
