Charakterystyka:

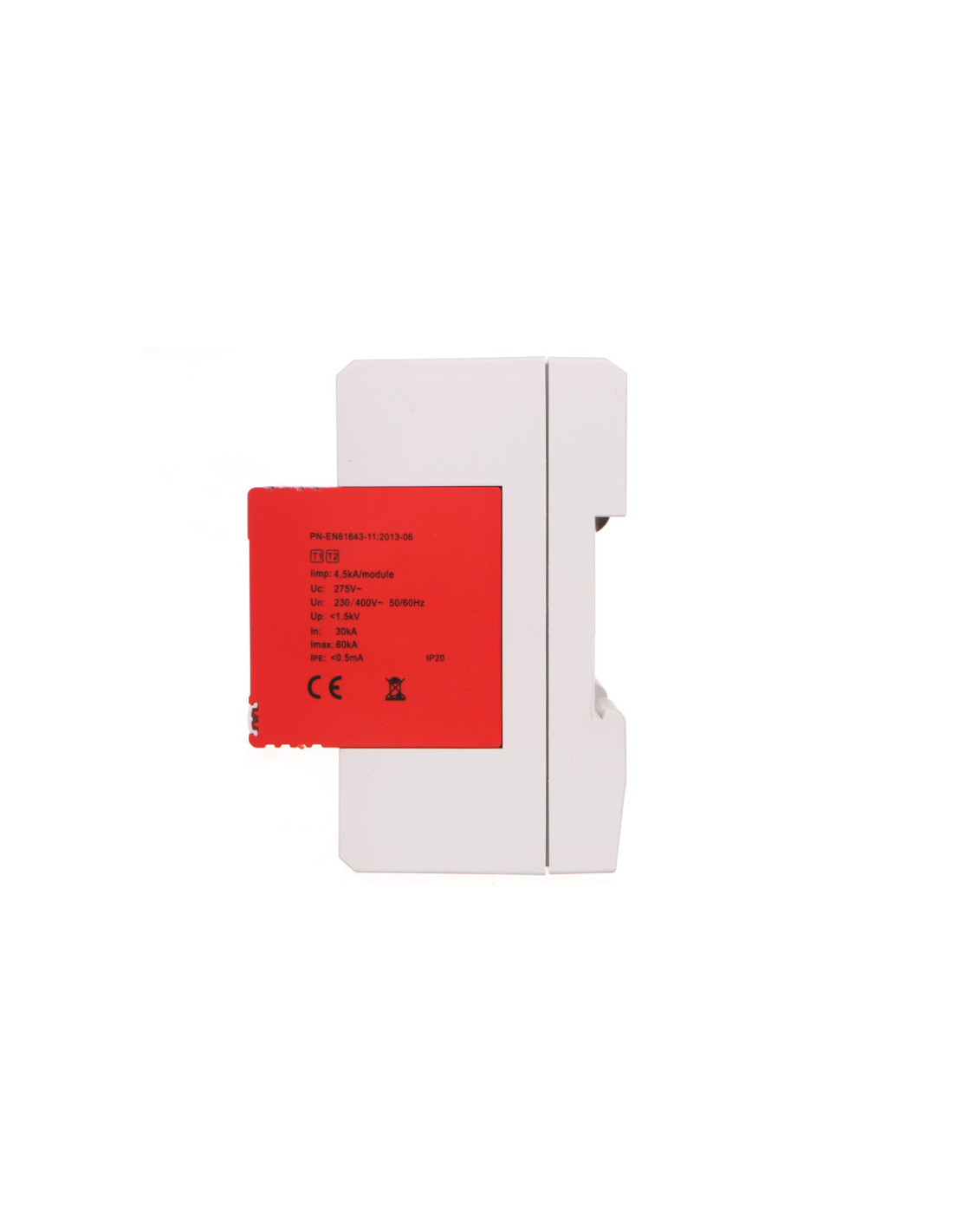

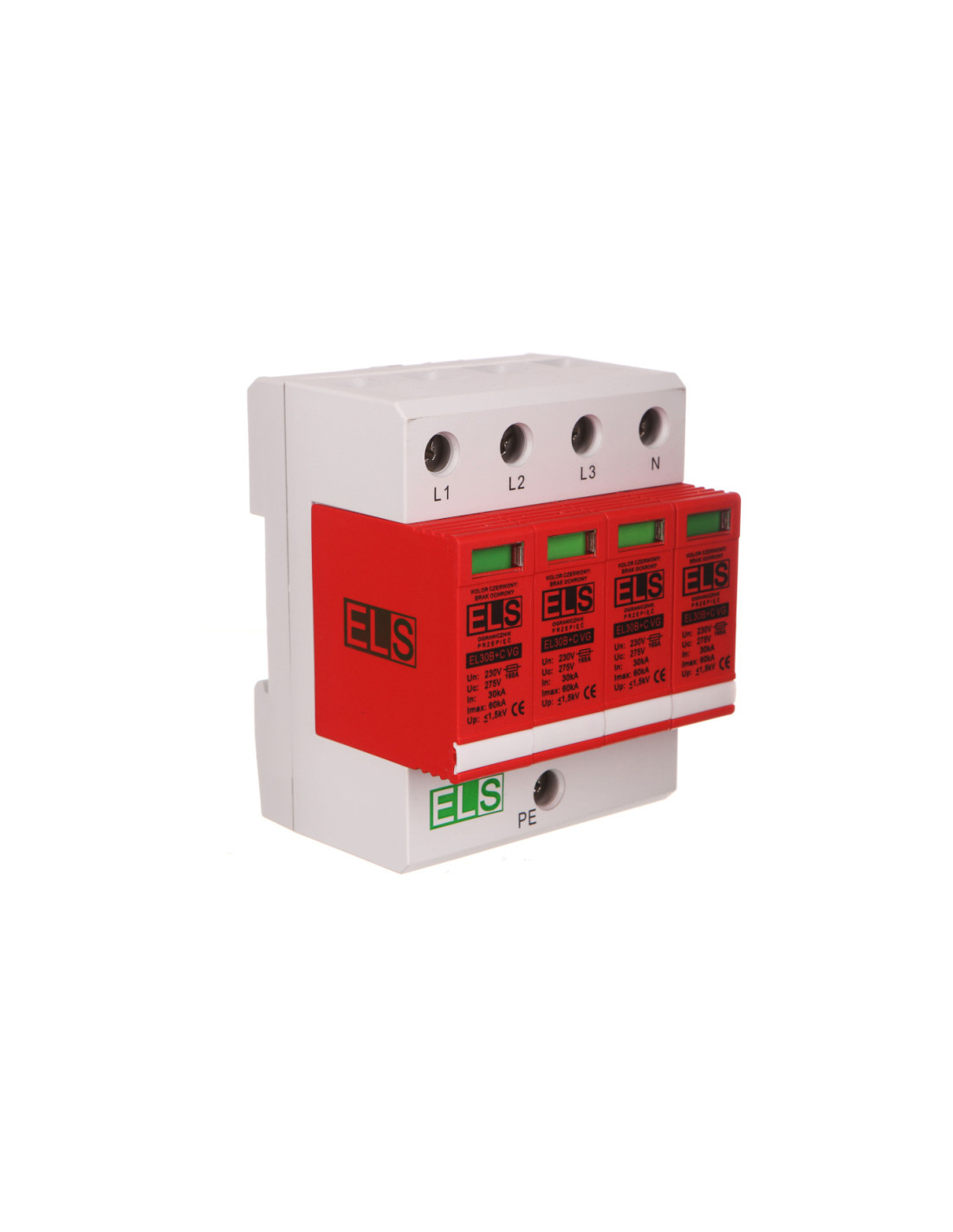

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci. Ochronnik typu 1+2 (klasa B+C) znajduje zastosowanie w budownictwie mieszkaniowym.
Wykonany jest w technologii warystorowo-iskiernikowej - nie wprowadza prądu upływu do instalacji.
Ochrona przed przepięciami spowodowanymi przez pośrednie uderzenie pioruna oraz przed przepięciami komutacyjnymi. SPD badane indukowanym prądem udarowym In (8/20 μs) oraz prądem udarowym probierczym Iimp (10/350 μs).
Znamionowy prąd wyładowczy 8/20µs (In)
30kA
Maksymalny prąd wyładowczy (Imax)
60kA
Udarowy prąd wyładowczy 10/350µs (Iimp)
4,5kA
Napięciowy poziom ochrony (Up)
≤1.5kV
Napięcie znamionowe AC (Un)
230/400V
Największe napięcie trwałej pracy AC (Uc)
275V
Czas zadziałania (TA)
≤25ns
Dopuszczalna wilgotność (Rh)
≤95%
Rezystancja izolacji (Risol)
>10³MΩ
Maksymalny dodatkowy bezpiecznik
160A gL
Częstotliwość (f)
50 ~ 60Hz
Prąd upływu
brak
Przekrój przyłączanych przewodów
4 ~ 35mm²
Materiał obudowy
UL94-V0
Wskaźnik stanu wkładki
optyczny
Montaż
szyna TH35
Zakres temperatur pracy (Tu)
-40°C ~ +80°C
Stopień ochrony
IP20
- Producent: ELS POLSKA Sp. z o.o.
- SKU: 0001-00018-82355
- Number referencyjny: EL30B+C VG 4P RS
- Kod EAN: 5903263689010
- CN: 85363090
- Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] od: 4
- Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] do: 35
- Przekrój przewodu elastycznego z końcówką tulejkową [mm2] od: 4
- Przekrój przewodu elastycznego z końcówką tulejkową [mm2] do: 35
- Poziom ochrony [kV]: 1,5
- Sposób montażu: Szyna montażowa DIN 35 mm
- Ze stykiem sygnalizacji zdalnej: Nie
- Klasa ochronności: Typ 1+2
- Wydmuchowy: Nie
- Rozmiar: 1 moduł
- Sygnalizacja zadziałania na urządzeniu: Optyczny
- Układ sieci: Sieć TN
- Znamionowe napięcie AC [V]: 275
- Liczba biegunów: 4
- Prąd udarowy (10/350) [kA]: 4.5000
- Maksymalny poziom ochrony L-PE/N-PE [kV]: 1.5000
- Maksymalne napięcie trwałej pracy AC [V]: 275
- Maksymalny poziom ochrony L-N [kV]: 0
