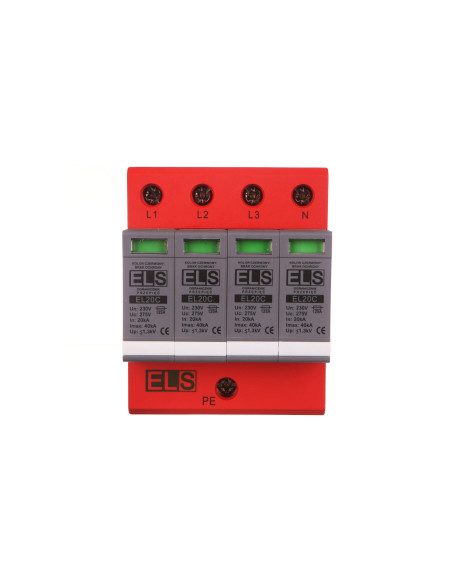

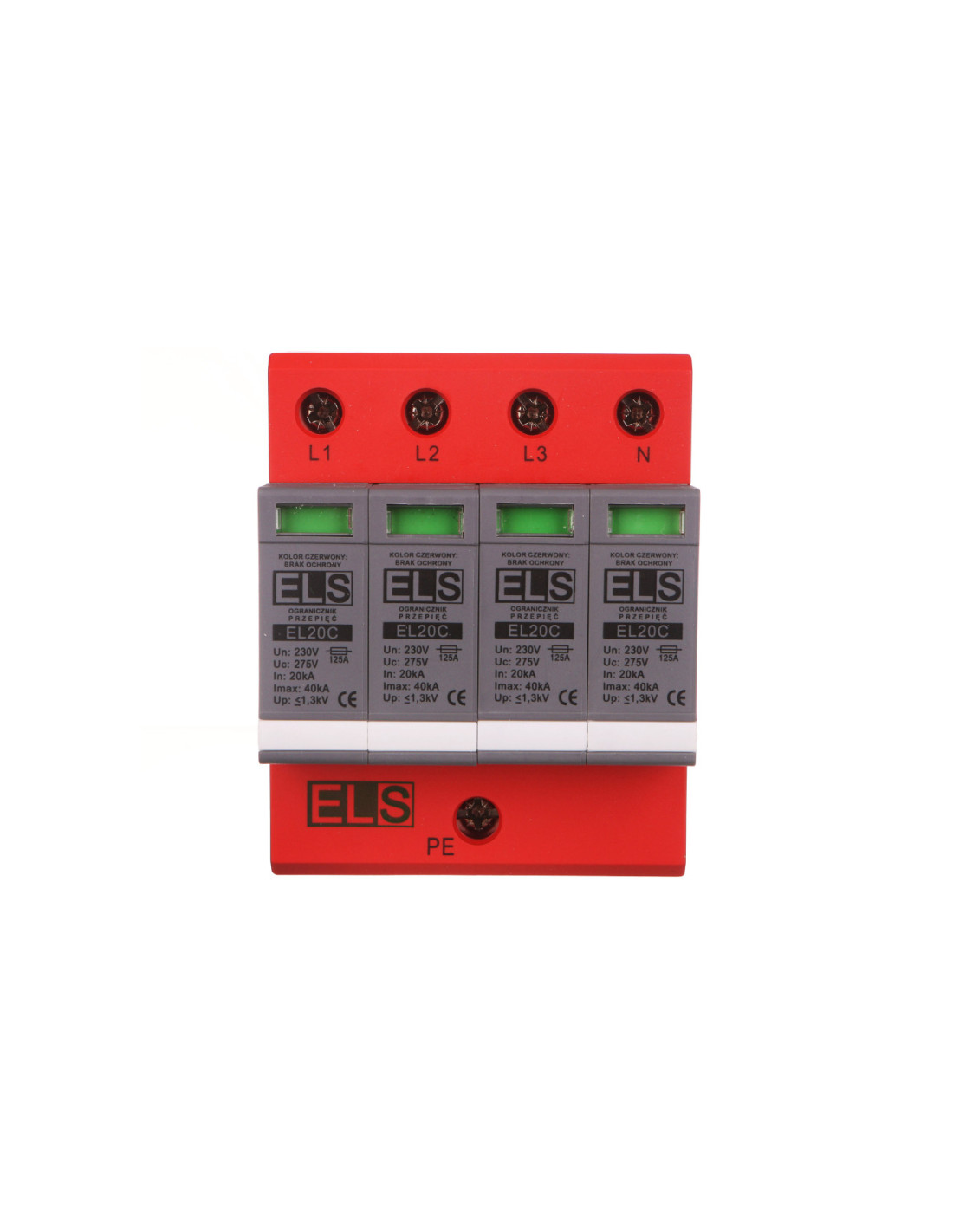

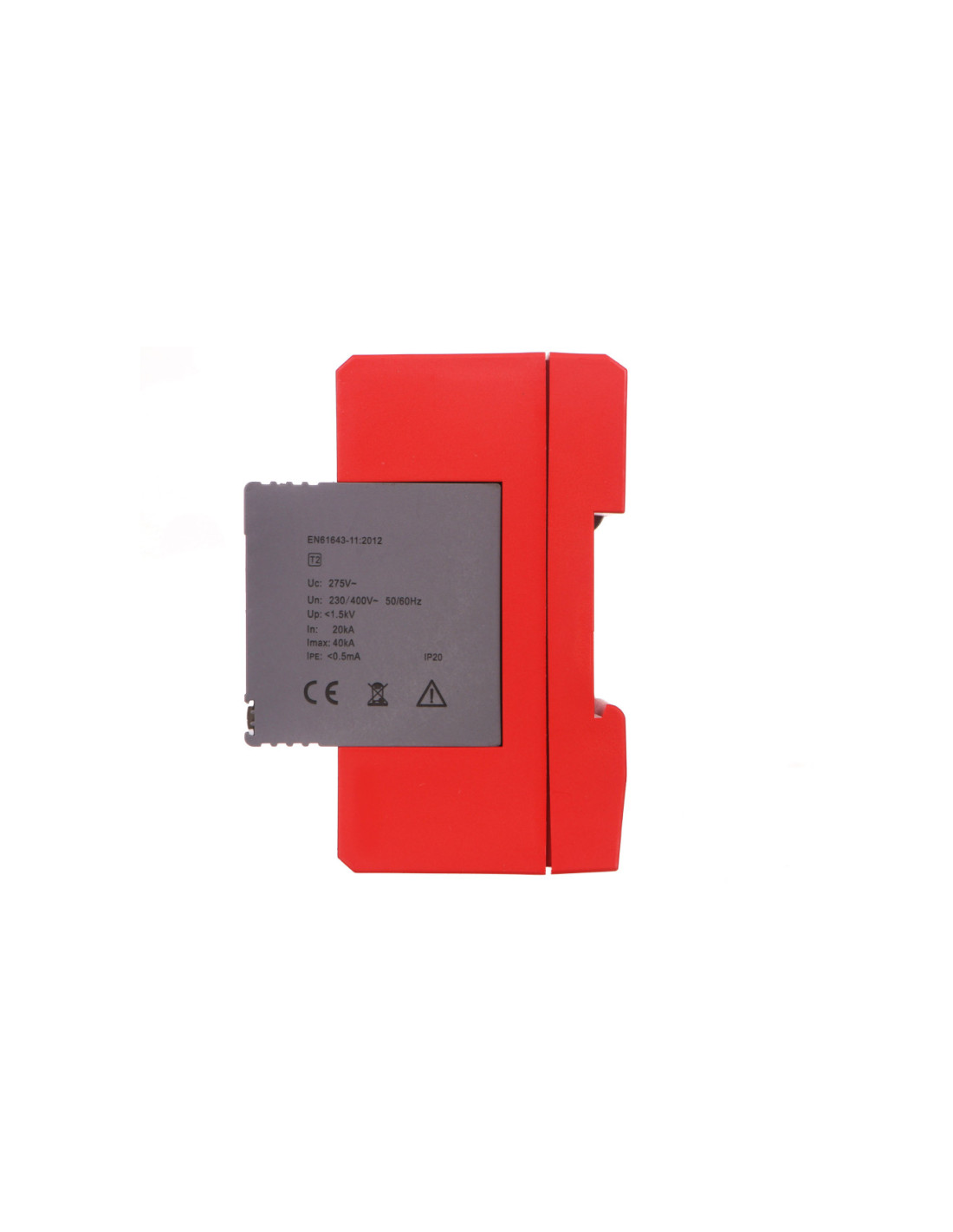

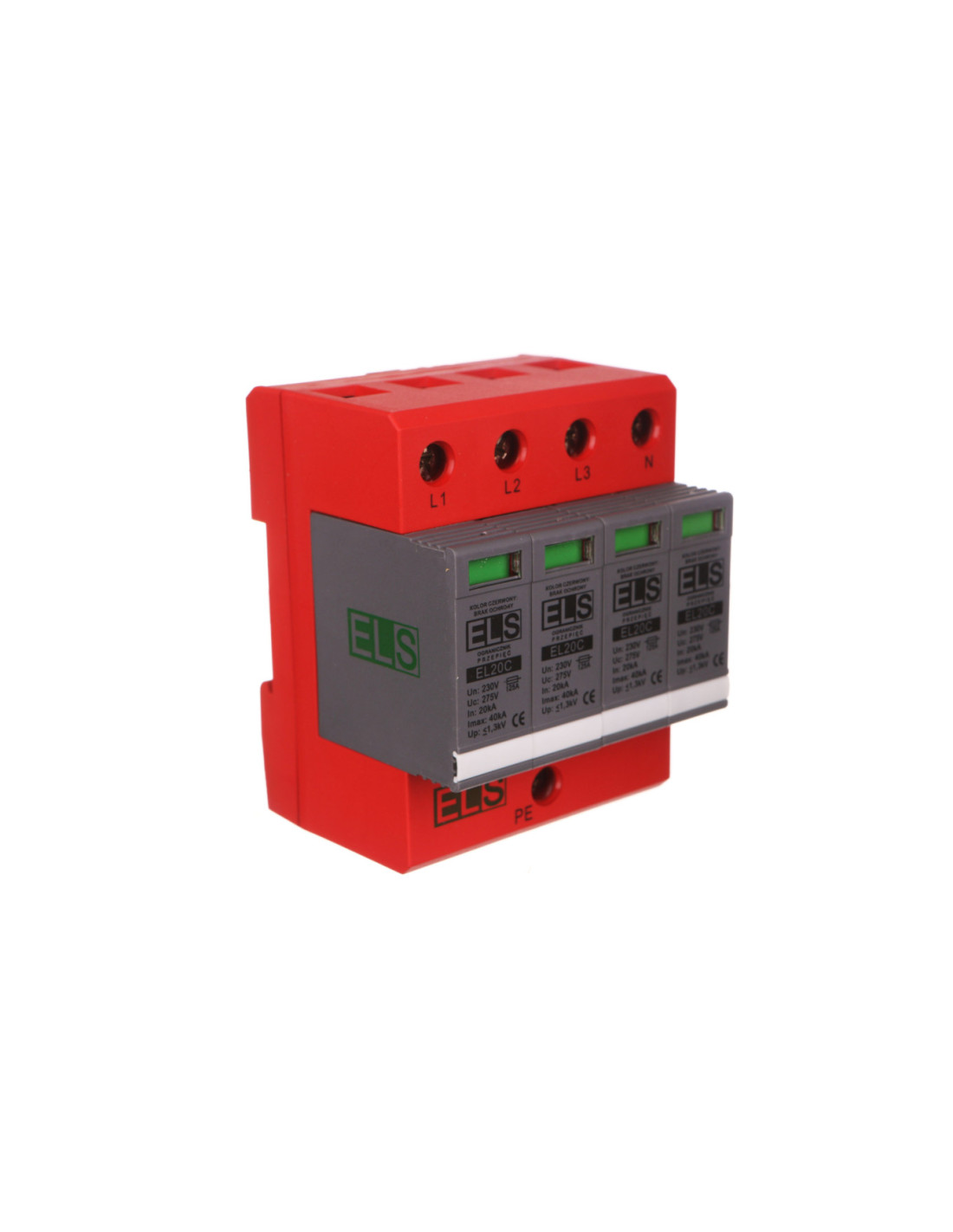

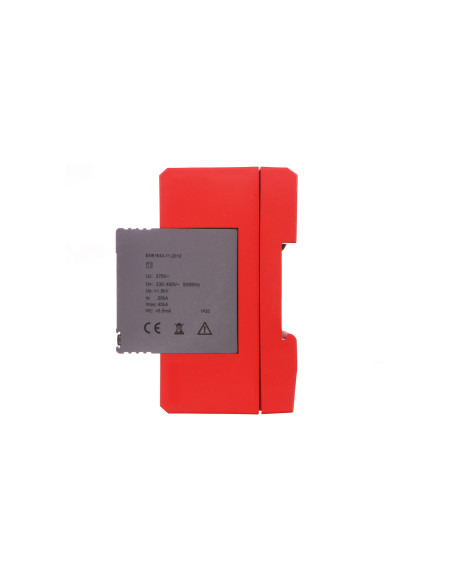

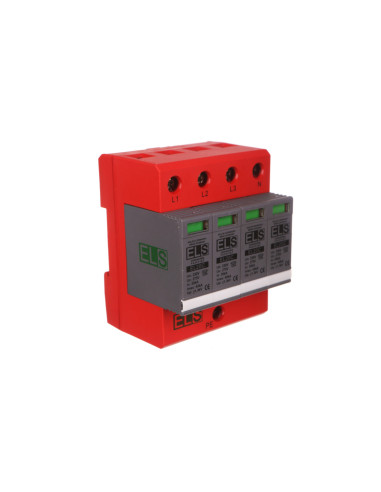

Charakterystyka:
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Ochronnik typu 2 (klasa C) znajduje zastosowanie w podrozdzielnicach.
Ochrona przed przepięciami atmosferycznymi indukowanymi (pośrednie odległe wyładowania piorunowe) i przepięciami łączeniowymi. SPD badane indukowanym prądem udarowym In (8/20 μs).
Znamionowy prąd wyładowczy 8/20µs (In)
20kA
Maksymalny prąd wyładowczy (Imax)
40kA
Napięciowy poziom ochrony (Up)
≤1.3kV
Napięcie znamionowe AC (Un)
230/400V
Największe napięcie trwałej pracy AC (Uc)
275V
Czas zadziałania (TA)
≤25ns
Dopuszczalna wilgotność (Rh)
≤95%
Rezystancja izolacji (Risol)
>10³MΩ
Maksymalny dodatkowy bezpiecznik
125A gL
Częstotliwość (f)
50 ~ 60Hz
Prąd upływu
<0.1mA
Przekrój przyłączanych przewodów
4 ~ 35mm²
Materiał obudowy
UL94-V0
Wskaźnik stanu wkładki
optyczny
Montaż
szyna TH35
Zakres temperatur pracy (Tu)
-40°C ~ +80°C
Stopień ochrony
IP20
- Producent: ELS POLSKA Sp. z o.o.
- SKU: 0001-00018-82360
- Number referencyjny: EL20C 4P RS
- Kod EAN: 5903263680024
- CN: 85363090
- Sposób montażu: Szyna montażowa DIN 35 mm
- Rozmiar: 4 moduły
- Ze stykiem do zdalnej sygnalizacji: Nie
- Sygnalizacja zadziałania na urządzeniu: Optyczny
- Układ sieci: TN
- Bieguny: 4
- Typ 2: Tak
- Przekrój przewodu przyłączanego (elastyczny, wielodrutowy) [mm2] od: 2,5
- Przekrój przewodu przyłączanego (elastyczny, wielodrutowy) [mm2] do: 25
- Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] od: 2,5
- Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] do: 35
- Zintegrowane dobezpieczenie : Nie
- Poziom ochrony [kV]: 1,3
- Znamionowe napięcie AC [V]: 230
- Maksymalne napięcie trwałej pracy AC [V]: 275
- Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]: 20
