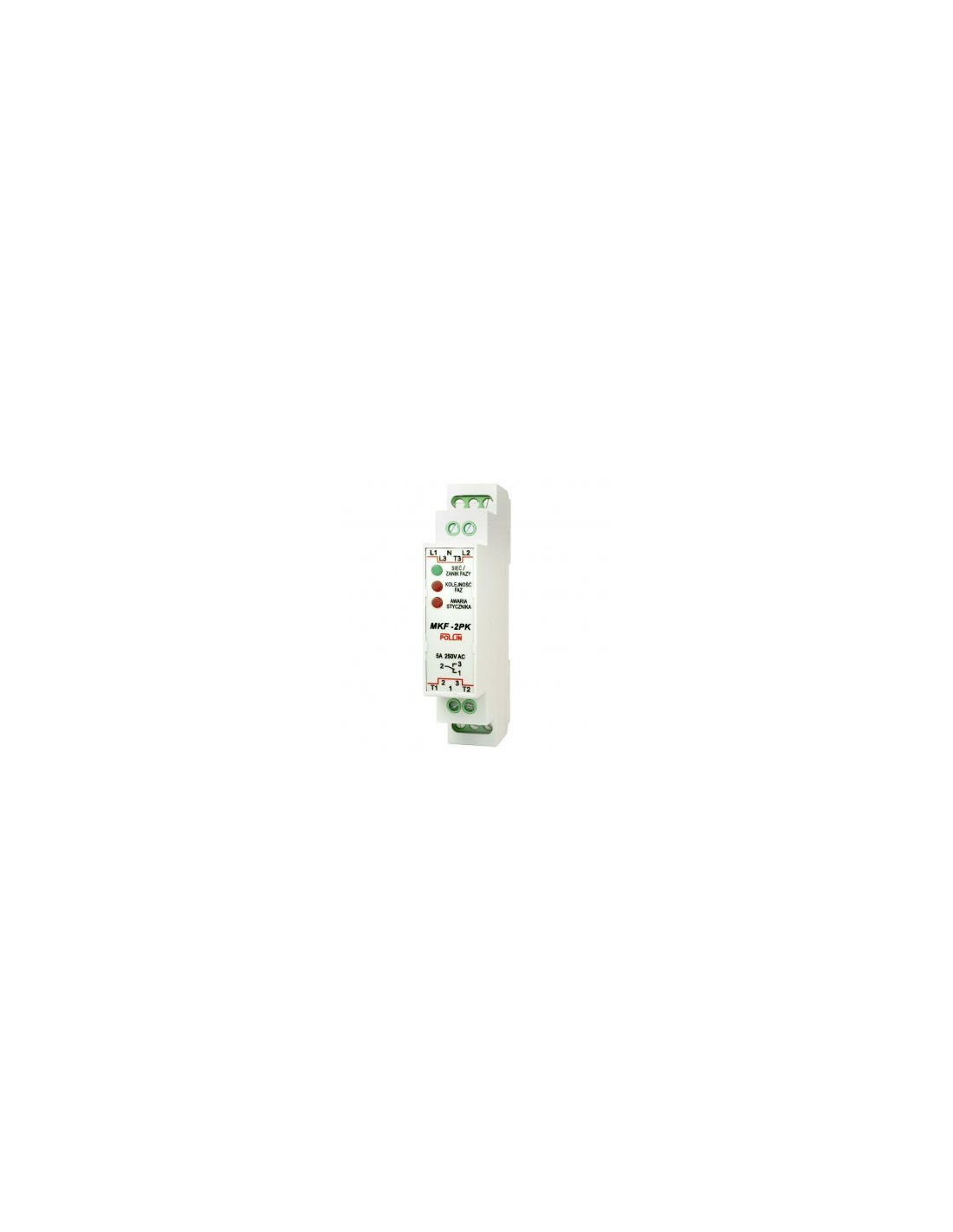

Czujnik zaniku fazy i kolejności faz z kontrolą styków stycznika MKF-2PK
Przekaźnik asymetrii napięciowej MKF-2PK przeznaczony jest do zabezpieczania silników trójfazowych (3 x 400V AC) o dowolnej mocy przed skutkami pracy przy przerwie obwodu w jednym z przewodów zasilających (zanik fazy) oraz przy spadku napięcia (asymetria napięć fazowych) oraz przy nieprawidłowej kolejności faz.
Dodatkowo kontroluje sieć trójfazową za stycznikiem, zapobiegając zniszczeniu silnika w wyniku zawieszenia lub wypalenia się styku stycznika.Zasada działania polega na pomiarze składowej symetrycznej zerowej napięcia zasilającego. W przypadku zaniku jednej z faz lub obniżenia się jej napięciado około 175V na dłużej niż 3,5 s, przekaźnik MKF-2PK odłącza silnik.Po ustaniu przyczyny zadziałania następuje ponowne samoczynne uruchomienie silnika.W przypadku nieprawidłowej kolejnosci faz przekażnik MKF-2PK wyłącza silnik bezzwłocznie (w momencie uruchamiania silnik nie wykona żadnego obrotu).Kontrola kolejności faz odbywa się od strony sieci trójfazowej.W przypadku wykrycia przerwy za stycznikiem przekaźnik MKF-2PK wyłączy silnik na stałe.
W tym stanie nie nastąpi samoczynne załączenie silnika. Aby ponownie uruchomić silnik, należy wyłączyć, a następnie włączyć zasilanie.Jeżeli po upływie ok. 3,5 s nastąpi ponowne wyłączenie silnika i zaświeci się czerwona dioda, będzie to świadczyło o poważnym uszkodzeniu się styków stycznika (ewentualnie przekaźnika termobimetalowego).Działanie przekaźnika sygnalizują 3 diody LED. Dioda zielona świeci, gdy sieć jest prawidłowa.Zanik świecenia tej diody świadczy o braku co najmniej jednej fazylub spadku napięcia fazowego poniżej ok. 175V. Pierwsza dioda czerwona świeci, gdy kolejność faz jest nieprawidłowa. Świecenie drugiej czerwonej diody świadczy o wykryciu przerwy za stycznikiem.
Przekaźnik MKF-2PK posiada na wyjściu styk przełączny galwanicznie odseparowany o obciążalności 5A 250V AC.
GWARANCJA 5 LAT
DANE TECHNICZNE
Zasilanie
3x400/230V 50Hz
Obciążalność wyjścia
5A 250V AC (styk przełączny galwanicznie odseparowany)
Czas zadziałania
ok. 3,5s (zanik fazy, obniżenie napięcia, przerwa za stycznikiem)bezzwłocznie (nieprawidłowa kolejność faz)
Czas powrotu
poniżej 1 s
Próg zadziałania
ok. 175V
Histereza
ok. 8V
Temperatura pracy
-25oC ÷ +40oC
Listwa zaciskowa
2,5 mm2, system windowy – nie niszczący końcówek przewodów
Obudowa
do montażu na szynie TH-35, wykonana z tworzywa samogasnącego
Wymiary obudowy
jeden moduł (17,5 mm)
Stopień ochrony
IP 20
- Producent: POLLIN
- SKU: 0001-00012-32871
- Number referencyjny: MKF-2PK
- Kod EAN: 5907222297094
- EAN: 5907222297094
- Funkcja kontroli nadnapięciowej: Nie
- Funkcja kontroli podnapięciowej: Nie
- Głębokość [mm]: 65
- Jednostka: szt.
- Kod_producenta: MKF-2PK
- Kontrola asymetrii faz: Tak
- Kontrola kolejności faz: Tak
- Kontrola zaniku fazy: Tak
- Liczba styków przełącznych: 1
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]: 3.5000
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]: 3.5000
- Rodzaj napięcia sterowniczego: AC
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Seria: MKF
- Szerokość [mm]: 17,5
- Wysokość [mm]: 90
- Z odłączalnymi zaciskami: Nie
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 175
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 175
