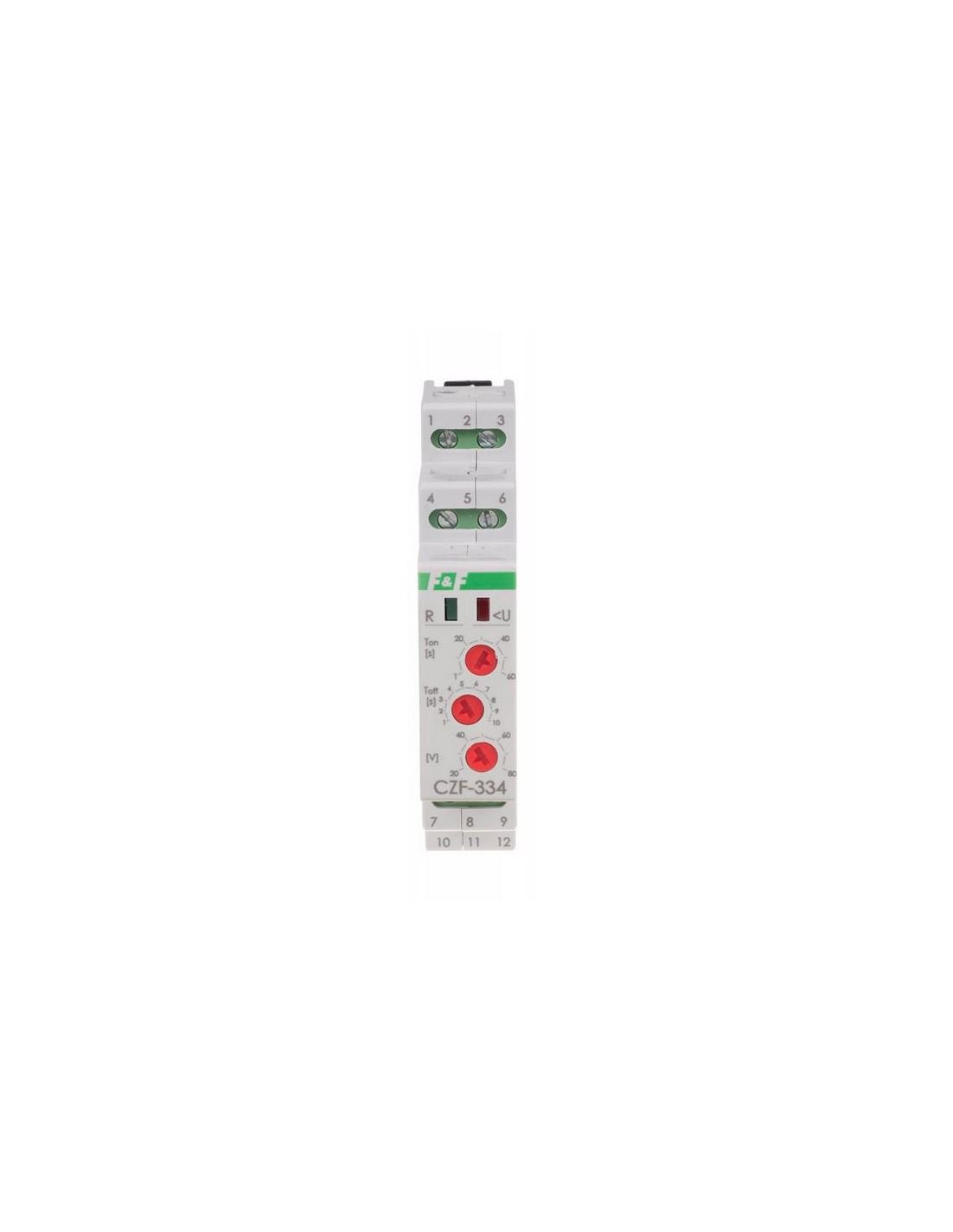

Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem. Czujnik kolejności i zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach: – zaniku napięcia w co najmniej jednej fazie; – spadku napięcia w co najmniej jednej fazie poniżej 150 V; – wzrostu napięcia w co najmniej jednej fazie powyżej 280 V; – asymetrii napięć między fazami powyżej ustawionej wartości; – nieprawidłowej kolejności faz. Działanie Prawidłowe napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED. Spadek napięcia poniżej 150 V lub wzrost powyżej 280 V na co najmniej jednej, dowolnej fazie, lub asymetria napięciowa powyżej ustawionej wartości sygnalizowana jest brakiem świecenia diody zielonej. Obie z powyższych anomalii (przekroczenie progu napięciowego, asymetria) powodują wyłączenie przekaźnika urządzenia, a w efekcie odłączenie silnika. W przypadku asymetrii odłączenie realizowane jest z ustawionym opóźnieniem w celu uniknięcia przypadkowych wyłączeń dla chwilowych zakłóceń w sieci. W przypadku spadku napięcia poniżej 150 V lub wzrostu powyżej 280 V odłączenie realizowane jest po czasie 1 s. Odliczanie do wyłączenia sygnalizowane jest poprzez miganie diody zielonej. Ponowne załączenie przekaźnika następuje automatycznie kiedy powrócą prawidłowe parametry sieci (histereza napięciowa wynosi ok. 5 V). W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika (świeci czerwona dioda i przekaźnik jest wyłączony). Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz. W przypadku błędnego podłączenia przewodów wejściowych (faza w miejscu przewodu neutralnego), diody migają w kolejności czerwona, zielona sygnalizując błąd podłączenia (w takiej sytuacji przekaźnik wyjściowy również nie zostanie włączony).
- Producent: F&F
- SKU: 0001-00013-20402
- Number referencyjny: CZF-334-TRMS
- Kod EAN: 5902431672540
- Funkcja kontroli nadnapięciowej: Nie
- Funkcja kontroli podnapięciowej: Nie
- Głębokość [mm]: 69
- Jednostka: szt.
- Kod_producenta: CZF-334
- Kontrola asymetrii faz: Tak
- Kontrola kolejności faz: Nie
- Kontrola zaniku fazy: Tak
- Liczba styków przełącznych: 2
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]: 60
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]: 10
- Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]: 1
- Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]: 1
- Rodzaj napięcia sterowniczego: AC
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Szerokość [mm]: 18
- Wysokość [mm]: 98
- Z odłączalnymi zaciskami: Nie
- Zakres pomiarowy napięcia [V] do: 320
- Zakres pomiarowy napięcia [V] od: 420
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 400
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 480
