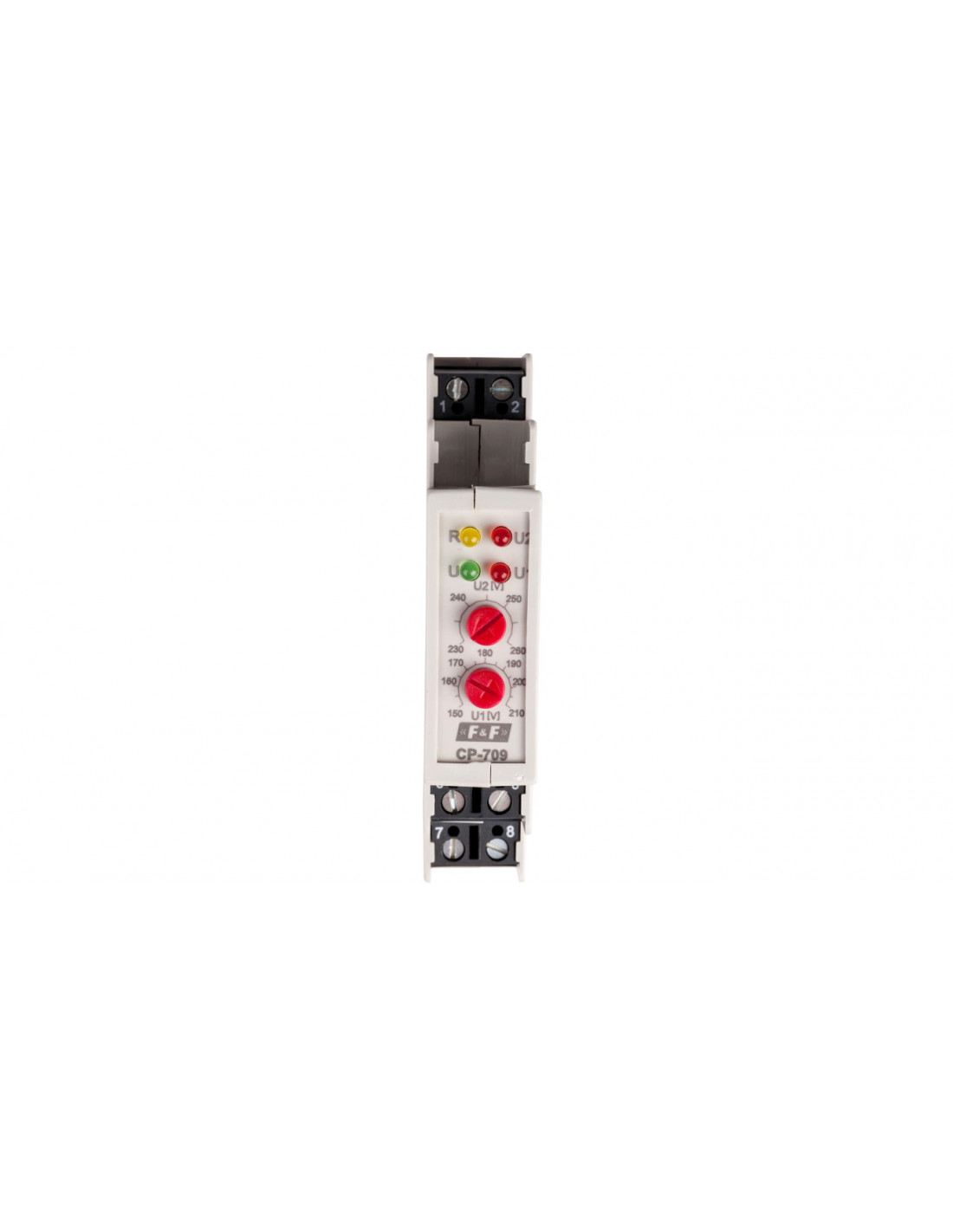

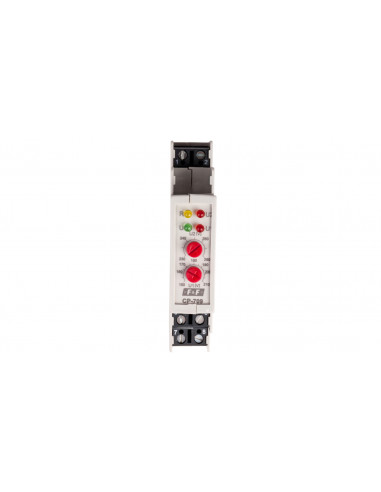

Przekaźnik kontroli napięcia służy do kontroli sieci jednofazowej i zabezpieczenia odbiornika tej sieci przed skutkami wzrostu i spadku napięcia poza ustawiane w nim wartości. Produkt ma dwa zakresy pomiarowe napięcia. Pierwszy mieści się w przedziale od 150 V do 210 V. Drugi z kolei ma zakres od 230 V do 260 V. Z kolei nastawa napięcia zadziałania wynosi od 150 V do 260 V. Przekaźnik kontroli jest przyłączany do obwodu za pomocą zacisków śrubowych. Produkt posiada funkcję kontroli i histerazy nadnapięcia i podnapięcia 1-fazowego. Ma 1 styk przełączny. Wymiary przekaźnika kontroli to: 18 mm szerokości, 90 mm wysokości i 65 mm głębokości. Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania w aparacie wynosi 1,5 s. Natomiast dozwolona zwłoka czasowa przy podaniu zasilania to 0,1 s. Produkt prawidłowe napięcie odbiornika sygnalizuje poprzez świecenie zielonej diody LED. Natomiast spadek napięcia - świeceniem czerwonej diody LED. Przekaźnik kontroli napięcia jest mocowany przy użyciu śrub. Znamionowe napięce sterowania Us dla AC 50 Hz wynosi 50 V do 450 V.
Urządzenie należy do serii CP firmy F&F, która od 1992 roku działa w branży elektronicznej.
- Producent: F&F
- SKU: 1119-121AA-FF002
- Number referencyjny: CP-709
- Kod EAN: 5908312596189
- EAN: 5908312596189
- Funkcja histerezy dla prądu stałego: Nie
- Funkcja histerezy, 1-fazowa: Tak
- Funkcja histerezy, 3-fazowa: Nie
- Głębokość [mm]: 65
- Jednostka: szt.
- Kod_producenta: CP-709
- Kontrola nadnapięcia 1-fazowego: Tak
- Kontrola nadnapięcia 3-fazowego: Nie
- Kontrola nadnapięcia dla prądu stałego: Nie
- Kontrola podnapięcia 1-fazowego: Tak
- Kontrola podnapięcia 3-fazowego: Nie
- Kontrola podnapięcia dla prądu stałego: Nie
- Liczba styków przełącznych: 1
- Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]: 0.1000
- Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]: 1.5000
- Rodzaj mierzonego napięcia: AC
- Rodzaj napięcia sterowniczego: AC
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Seria: CP
- Szerokość [mm]: 18
- Wartość nastawy napięcia zadziałania [V] do: 260
- Wartość nastawy napięcia zadziałania [V] od: 150
- Wysokość [mm]: 90
- Z odłączalnymi zaciskami: Nie
- Zakres pomiarowy napięcia 1 [V] do: 210
- Zakres pomiarowy napięcia 1 [V] od: 150
- Zakres pomiarowy napięcia 2 [V] do: 260
- Zakres pomiarowy napięcia 2 [V] od: 230
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 450
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 50
