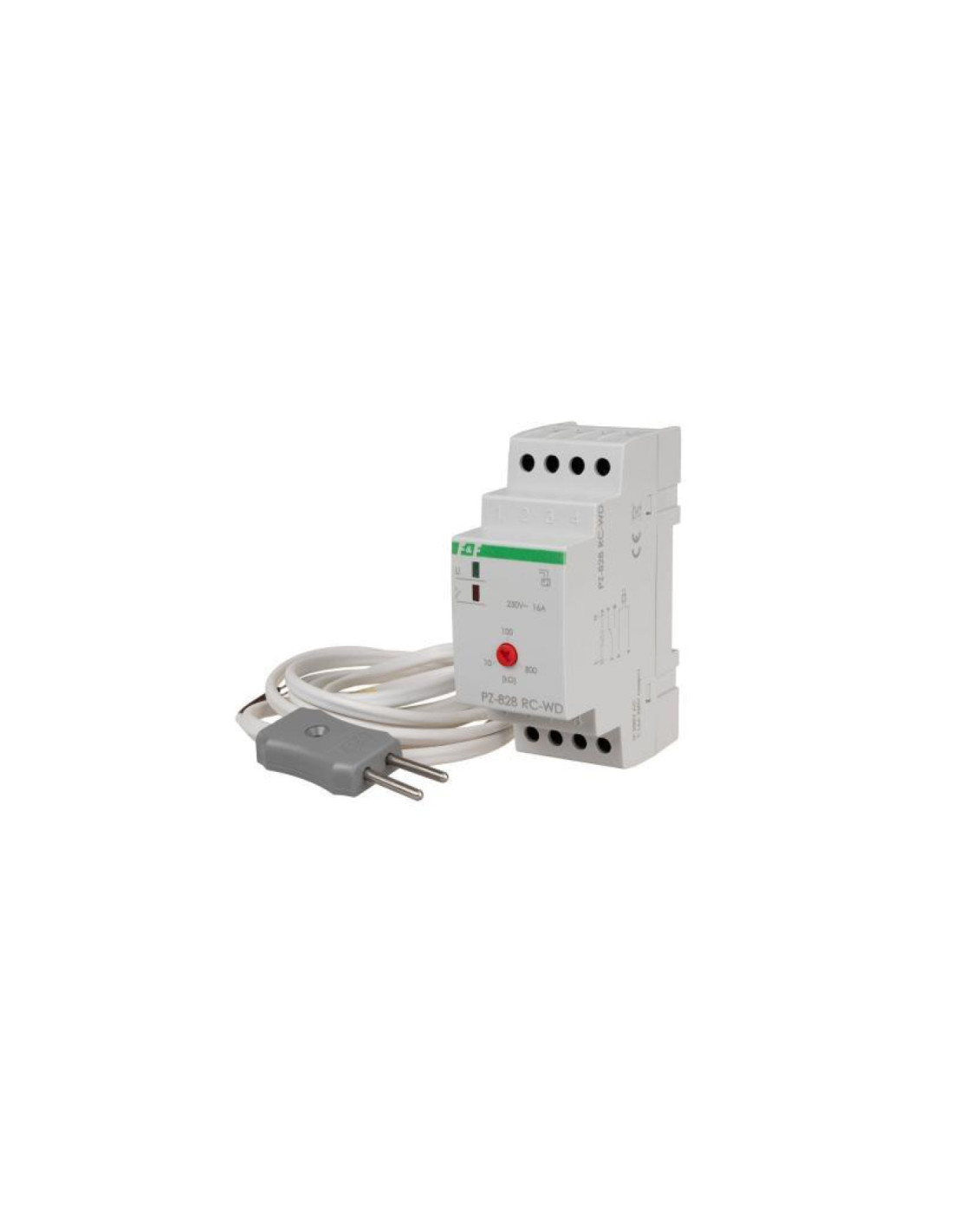

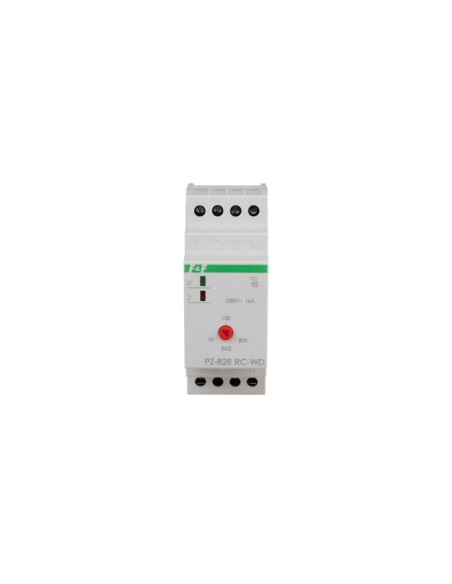

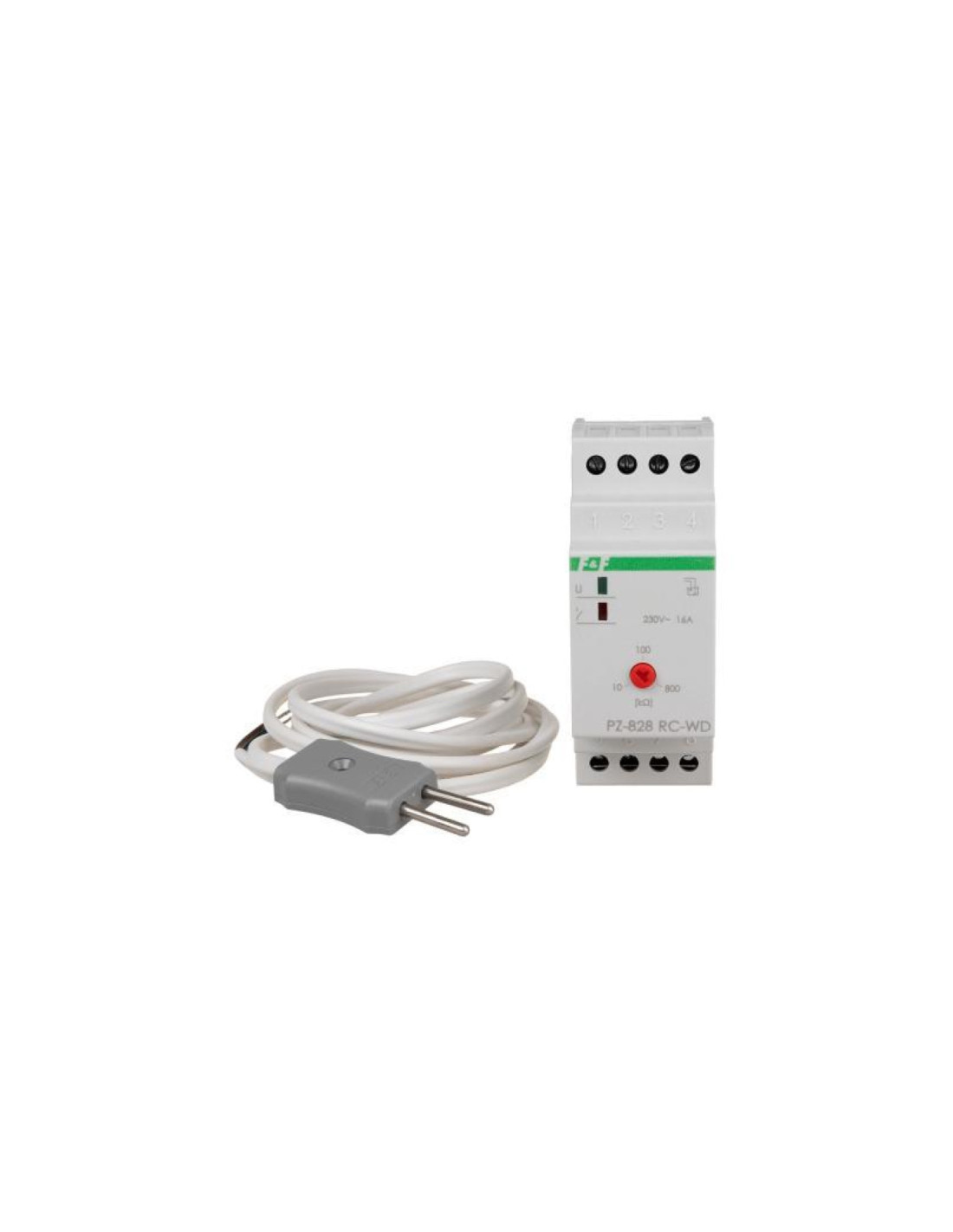

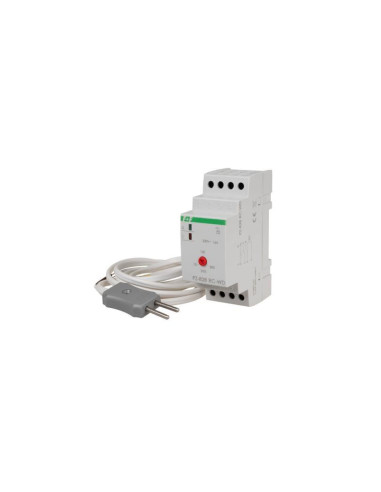

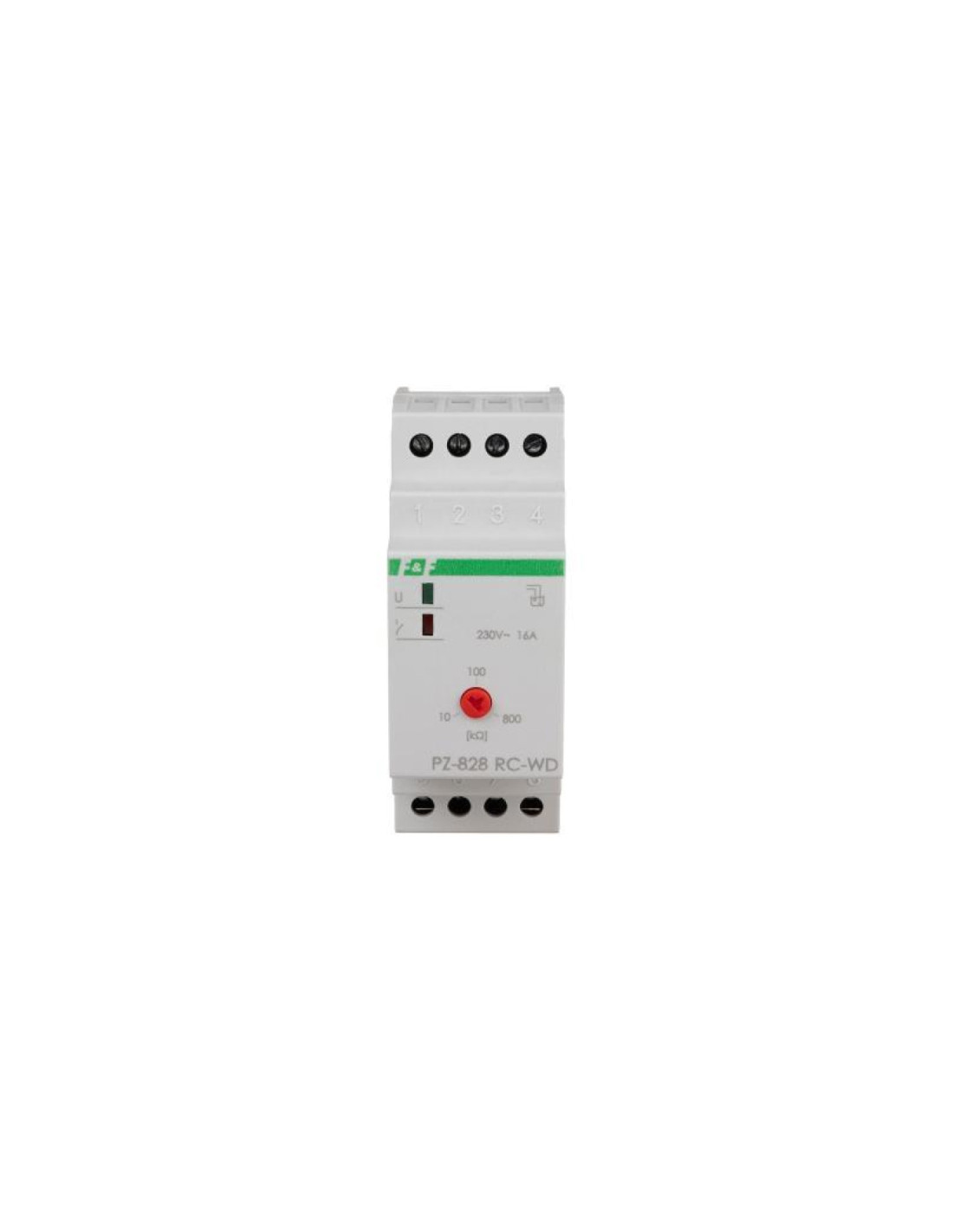

Przekaźnik kontroli poziomu wody deszczowej PZ-828RC-WD
Opis produktu
Przekaźnik kontroli poziomu cieczy
- do kontroli poziomu wody deszczowej,
- z regulacją czułości przez użytkownika,
- jednostanowy,
- w komplecie z sondą PZ.
Wykrywa ciecze przewodzące prąd elektryczny na poziomie zamontowania sondy zalania.
Jak działa przekaźnik kontroli poziomu wody deszczowej?
W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.
Sposób podłączenia sondy
Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Dzięki temu możliwe jest szybkie wykrycie awarii (zalania pomieszczenia cieczą) z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).
Przewód sondy można przedłużyć do 100 m.
Pod wejście 5-6 można podłączyć do 10 sond - szeregowo lub równolegle:
* szeregowo - dla zależnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić jednocześnie zwarcie wszystkich podłączonych czujników, aby przekaźnik zadziałał
* równolegle - dla alternatywnego układu kontroli poziomu płynu w wielu punktach - musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników. Przy połączeniu szeregowym zmniejsza się czułość czujników (zmniejsza się przewodność).
Uwaga!
Zaciski 5-6 są separowane od sieci.
- Producent: F&F
- SKU: 0001-00018-90129
- Number referencyjny: PZ-828RC-WD
- Kod EAN: 5902431676036
- CN: 8536909500
- PKWiU: 26.51.70.0
- Z odłączalnymi zaciskami: Nie
- Fizyczna zasada pomiaru: Indukcyjny
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Rodzaj napięcia sterowania: AC/DC
- Liczba styków przełącznych: 2
- Szerokość [mm]: 52
