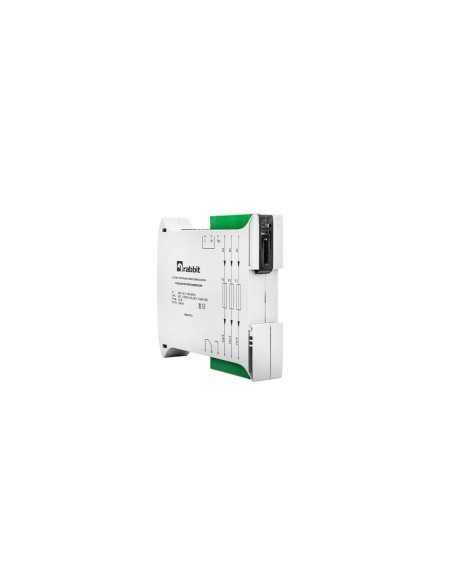

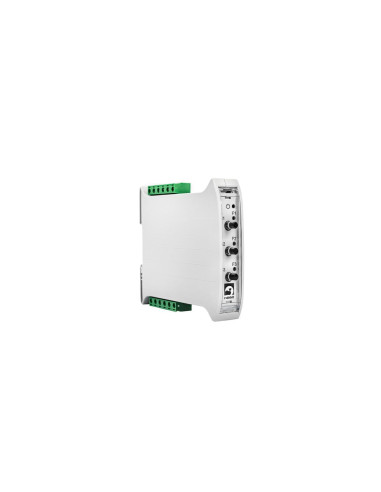

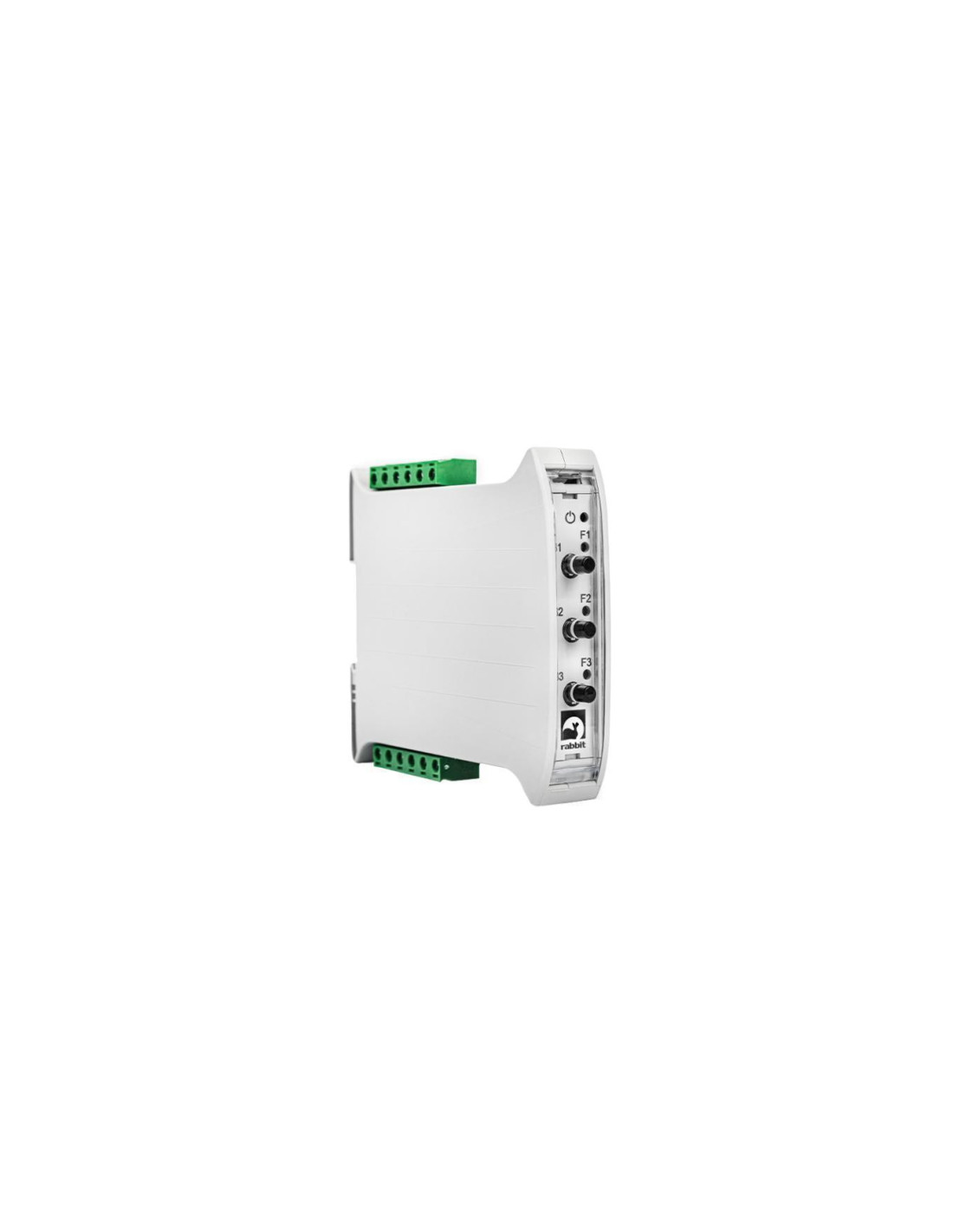

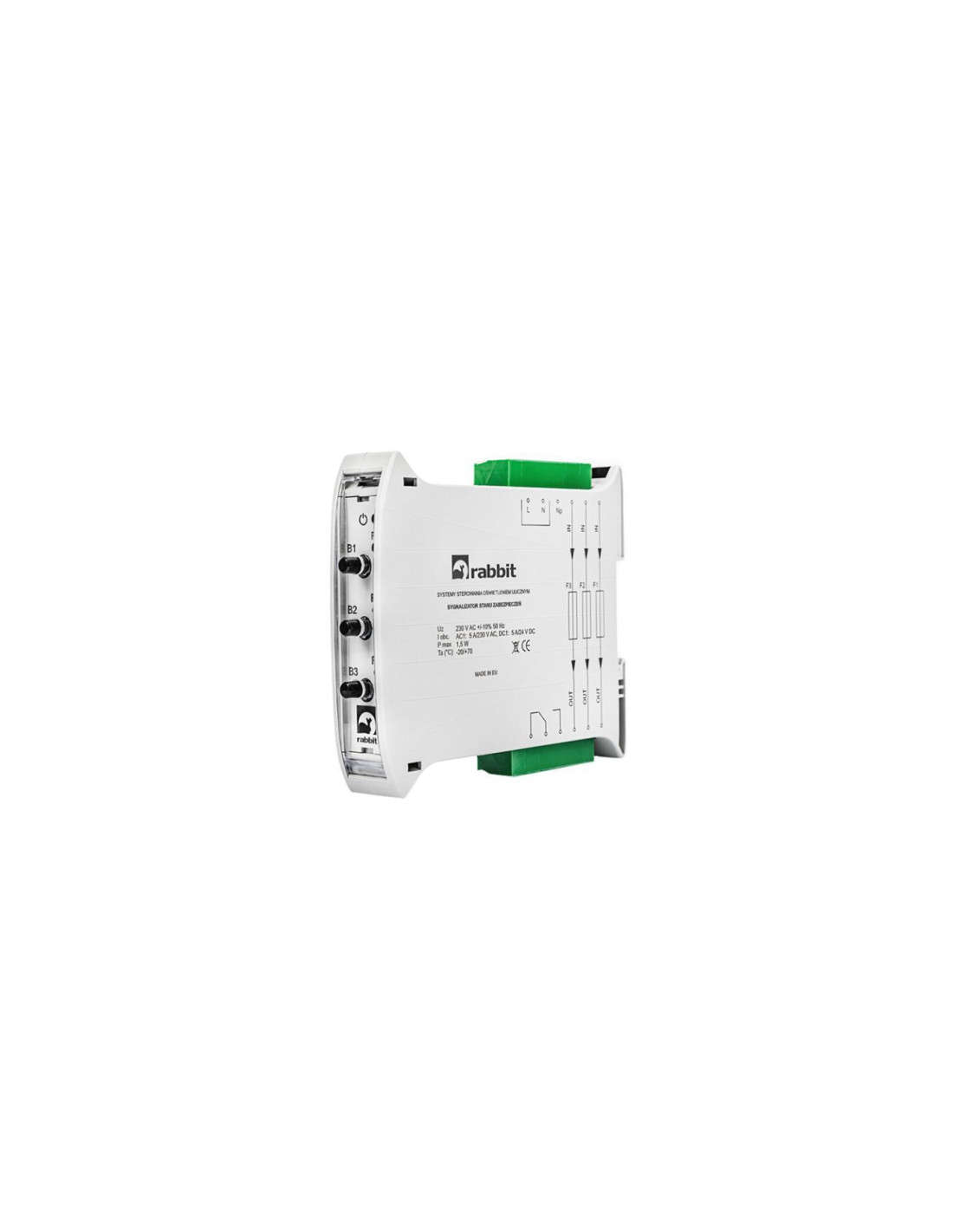

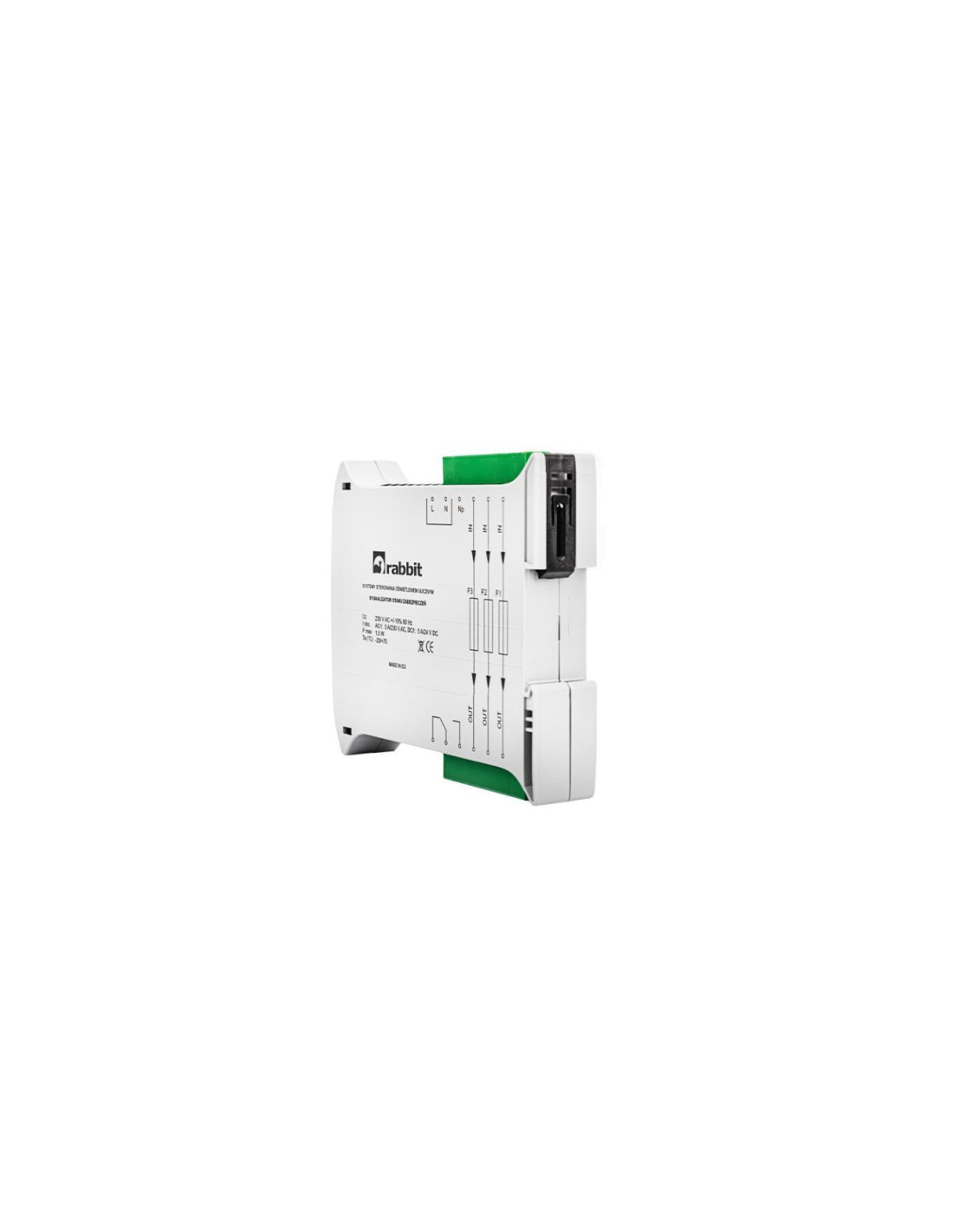

Sygnalizator Stanu Zabezpieczeń SSZ 230V AC 23x100x120mm AC1: 5A/230V AC DC1: 5A/24V DC RABB7012G2W15

Sygnalizator stanu zabezpieczeń to urządzenie, które służy do wykrywania i sygnalizowania przepalonych wkładek bezpiecznikowych lub zabezpieczeń nadprądowych „S”. Status każdego zabezpieczenia będącego pod nadzorem jest monitorowany na bieżąco. Wykrywanie stanu awarii trwającego powyżej 2 sekund i obniżenia napięcia poniżej 160 V, optyczna sygnalizacja stanu pracy, praca w obowoach 1,2 lub 3 fazowych, montaż na szynę TH-35, szerokość 17,5 mm, separacja galwaniczna obwodów pomiarowych z obwodem zasilania urządzenia (dwa niezależne złącza: N, Np), możliwość pracy urządzenia z niezależnym źródłem zasilania np. UPC.

Parametry techniczne:


napięcie zasilające: 230 V AC, +/- 10%, 50 Hz
wymiary (szer./wys./gł.): 23 x 100 x 120 mm
szerokość urządzenia: 1 moduł
ilość wyjść: jedno wyjście bezpotencjałowe przekaźnikowe przełączne (SPDT)
obciążalność prądowa wyjścia przekaźnikowego: AC1: 5 A/230 V AC, DC1: 5 A/24 V DC
ilość monitorowanych zabezpieczeń: 3
pobór mocy: maks. 1,5 W
temperatura pracy: od -20⁰C do +70⁰C
napięcie na wejściach pomiarowych: maks. 400 V AC
stopień ochrony: IP20
montaż na szynie DIN
czas przełączenia przekaźnika: 2 sek.

• Producent: Rabbit
• SKU: 0001-00019-35716
• Number referencyjny: RABB7012G2W15
• Kod EAN: 5905159536682
• Rodzaj połączenia elektrycznego: Połączenie śrubowe
• Głębokość [mm]: 120
• Wysokość [mm]: 100
• Zakres pomiarowy prądu [A]: 5
• Kontrola podprądowa, 3-fazowa: Tak
• Znamionowe napięcie sterowania Us dla DC [V]: 24
• Znamionowe napięcie sterowania Us dla AC 50 Hz [V]: 230
• Szerokość [mm]: 23
