Przekaźniki bezpieczeństwa SIRIUS 3SK
Przekaźniki bezpieczeństwa
SIRIUS 3SK
Bezpieczeństwo na które Cię stać
Przekaźniki bezpieczeństwa do Twoich aplikacji
Przekaźniki sprzętowe
i programowalne
SIRIUS 3SK to seria przekaźników bezpieczeństwa dających wiele możliwości. w zakres oferty wchodzą przekaźniki sprzętowe serii 3SK1 oraz przekaźniki programowalne serii 3SK2. Dzięki nim zrealizujesz większość funkcji bezpieczeństwa na maszynie.
Zobacz jakie urządzenia wchodzą w zakres przekaźników 3SK
3SK1 w wersji Standard
Jednostki podstawowe w wersji Standard mogą być wyposażone w wyjścia przekaźnikowe lub półprzewodnikowe. w zależności od wersji, są zasilane napięciem 24 V AC/DC lub 110-240 V AC/DC. Pozwalają na realizację m.in. funkcji: zatrzymania awaryjnego, kontroli położenia osłon, nadzoru kurtyn świetlnych lub innych elementów z wyjściem OSSD (tylko w wersji zasilanej z 24 V). Rozbudowa możliwa tylko o dodatkowe moduły wyjść.
3SK1 w wersji Advanced
Jednostki podstawowe w wersji Advanced mogą być wyposażone w wyjścia przekaźnikowe lub półprzewodnikowe. Są zasilane napięciem 24 V DC. Dodatkowo, pozwalają na realizację funkcji sterowania oburęcznego, obsługują czujniki 1NO+1NC, posiadają wejście kaskadowe oraz występują w wersjach z wyjściami zwłocznymi. Rozbudowa możliwa jest o moduły wejść i wyjść. Moduły te podłącza się z wykorzystaniem podstawek 3ZY.
3SK2 czyli przekaźniki programowalne
Dwie wersje jednostek podstawowych z których większa wyposażona jest w 20 wejść, 4 wyjścia półprzewodnikowe (każde w kat. 4) i 2 wyjścia sygnalizacyjne. Możliwość rozbudowy o moduły komunikacyjne Profibus lub Profinet, panel diagnostyczny oraz moduły wyjść.
Akcesoria
W zakres akcesoriów wchodzą moduły wejść i wyjść. Podstawki serii 3ZY służące do podłączania modułów, osłony do plombowania oraz zapasowe osłony bloków i bloki zacisków.
Oprogramowanie
Przekaźniki 3SK2 mogą być zaprogramowane za pośrednictwem oprogramowania Safety ES stanowiącego dodatkowy pakiet środowiska TIA Portal. Licencja Safety ES Basic V19 jest bezpłatna. Opcjonalnie można korzystać też z niezależnego oprogramowania Safety ES V1.0.
Poznaj korzyści wynikające z zastosowania
przekaźników bezpieczeństwa 3SK
Modułowa konstrukcja
Modułowa budowa pozwala na swobodną konfigurację systemu. Dzięki niej, w można dołożyć dodatkową parę wejść czy kilka wyjść. Możliwości rozbudowy zależą od zastosowanej jednostki podstawowej.
Diagnostyka
Diody LED, bufor diagnostyczny i wyświetlacz. Sposób diagnostyki uzależniony jest od zastosowanego urządzenia. Jednak jedno jest pewne - bez względu na zastosowane urządzenie, funkcje diagnostyczne pozwalają na szybką diagnostykę systemu.
Przyłącza śrubowe lub sprężynowe
Urządzenia fabrycznie wyposażone są w śrubowe lub sprężynowe bloki zacisków. Bloki zacisków zostały tak zaprojektowane, że mogą być zdemontowane bez potrzeby odłączania przewodów.
Kompatybilność z innymi
urządzeniami
Komponenty SIRIUS zostały zaprojektowane tak, aby jak najlepiej ze sobą współdziałały. Podobnie jest i w tym przypadku. Przekaźniki bezpieczeństwa serii 3SK mogą w łatwy sposób zostać zintegrowane z hybrydowymi układami rozruchowymi 3RM1 oraz przekaźnikami sprzęgającymi 3RQ1.
Modułowa
konstrukcja
Diagnostyka
Rodzaj
przyłączy
Kompatybilność z innymi
urządzeniami
Zobacz, jakie pytania mieli inni użytkownicy
Jaki osiągnę poziom PL (zgodnie z PN-EN ISO 13849) i SIL (zgodnie z (PN-EN 62061)?
Przekaźniki pozwalają osiągnąć do PL e / SIL 3. Poziom dla funkcji bezpieczeństwa zależy od parametrów wszystkich komponentów wykorzystanych do realizacji funkcji.
Do których przekaźników mogę dołożyć moduł wejść, a do których moduł wyjść?
Moduł wejść może być dołożony do 3SK1 w wersji Advanced, należy w tym celu użyć podstawek 3ZY. Moduły wyjść mogą być podłączone do każdej jednostki podstawowej. w przypadku 3SK1 Advanced i 3SK2 do podłączenia modułu wyjść można wykorzystać podstawki 3ZY.
Wersji przekaźników jest dużo, którą z nich zastosować?
Zależy to od wymagań aplikacji. Najczęściej stosowanym przekaźnikiem jest 3SK1111-1AB30. Przekaźnik ten ma 3 wyjścia przekaźnikowe (każde w kat.4) oraz jedno wyjście sygnalizacyjne NC.
Co muszę zastosować oprócz przekaźnika bezpieczeństwa?
Aby funkcja bezpieczeństwa była zrealizowana w prawidłowy sposób, należy tak dobrać komponenty aby spełniały wymagania mających zastosowanie norm. w Siemensie znamy się na rzeczy, dlatego zachęcamy do korzystania z naszych materiałów szkoleniowych i kontaktu z działem wsparcia technicznego.

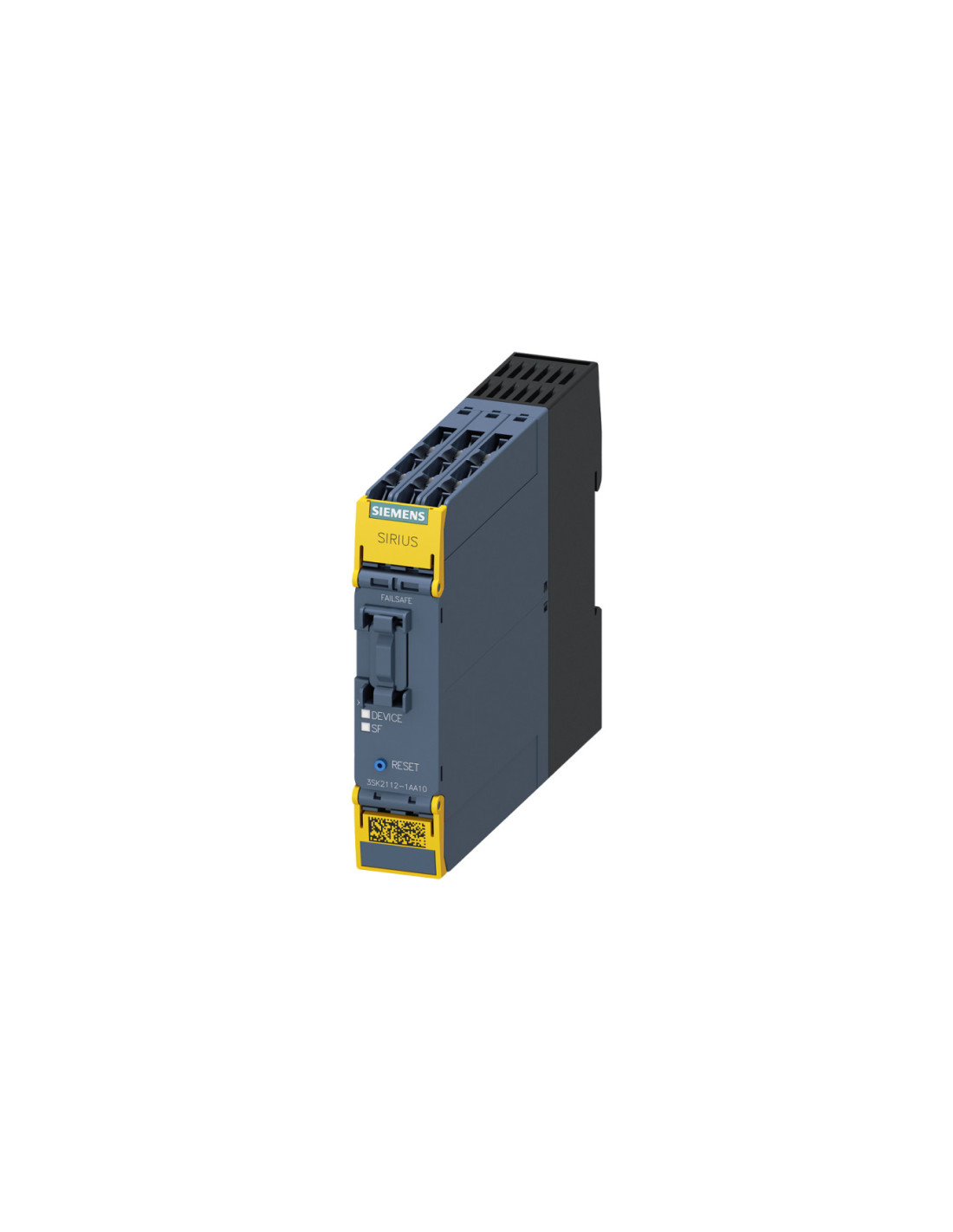

Przemysłowa aparatura łączeniowa SIRIUS
- Producent: SIEMENS
- SKU: 0001-00018-44621
- Number referencyjny: 3SK2112-1AA10
- Kod EAN: 4047621004914
- CN: 85371098
- PKWiU: 27.12.31.0
- Możliwość montażu na szynie: Tak
- Rodzaj napięcia sterowania: DC
- Z wejściem startowym: Tak
- Z pętlą sprzężenia zwrotnego: Tak
- Certyfikat TÜV: Tak
- Certyfikat UL: Tak
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Odpowiednie dla zastosowań związanych z bezpieczeństwem: Tak
- Z odłączalnymi zaciskami: Tak
- Odpowiedni do kontroli wyłączników krańcowych: Tak
- Odpowiedni do kontroli obwodów awaryjnego stopu: Tak
- Liczba wejść: Inne
- Wysokość [mm]: 100
- Głębokość [mm]: 124,5
- Poziom zapewnienia bezpieczeństwa (SIL) zgodnie z IEC 61508: 3
- Poziom zapewnienia bezpieczeństwa (SIL) zgodnie z IEC 62061: 3
- Typ bezpieczeństwa zgodnie z IEC 61496-1: 3
- Kategoria stopu według IEC 60204: 0 + 1
- Szerokość [mm]: 22,5
- Znamionowe napięcie sterowania Us dla DC [V]: 24
- Poziom wykonania (PL) według EN ISO 13849-1: E
- Odpowiedni do kontroli przełączników magnetycznych: Tak
- Odpowiedni do kontroli przełączników zbliżeniowych: Tak
- Odpowiedni do kontroli optoelektronicznych urządzeń zabezpieczających: Tak
- Odpowiedni do kontroli czujników dotykowych: Tak
- Odpowiedni do kontroli zaworów: Tak
- Kategoria bezpieczeństwa według EN 954-1: 4
- Liczba wyjść bezpieczeństwa, styk bezzwłoczny: 2
- Liczba wyjść bezpieczeństwa, styk zwłoczny: 0
