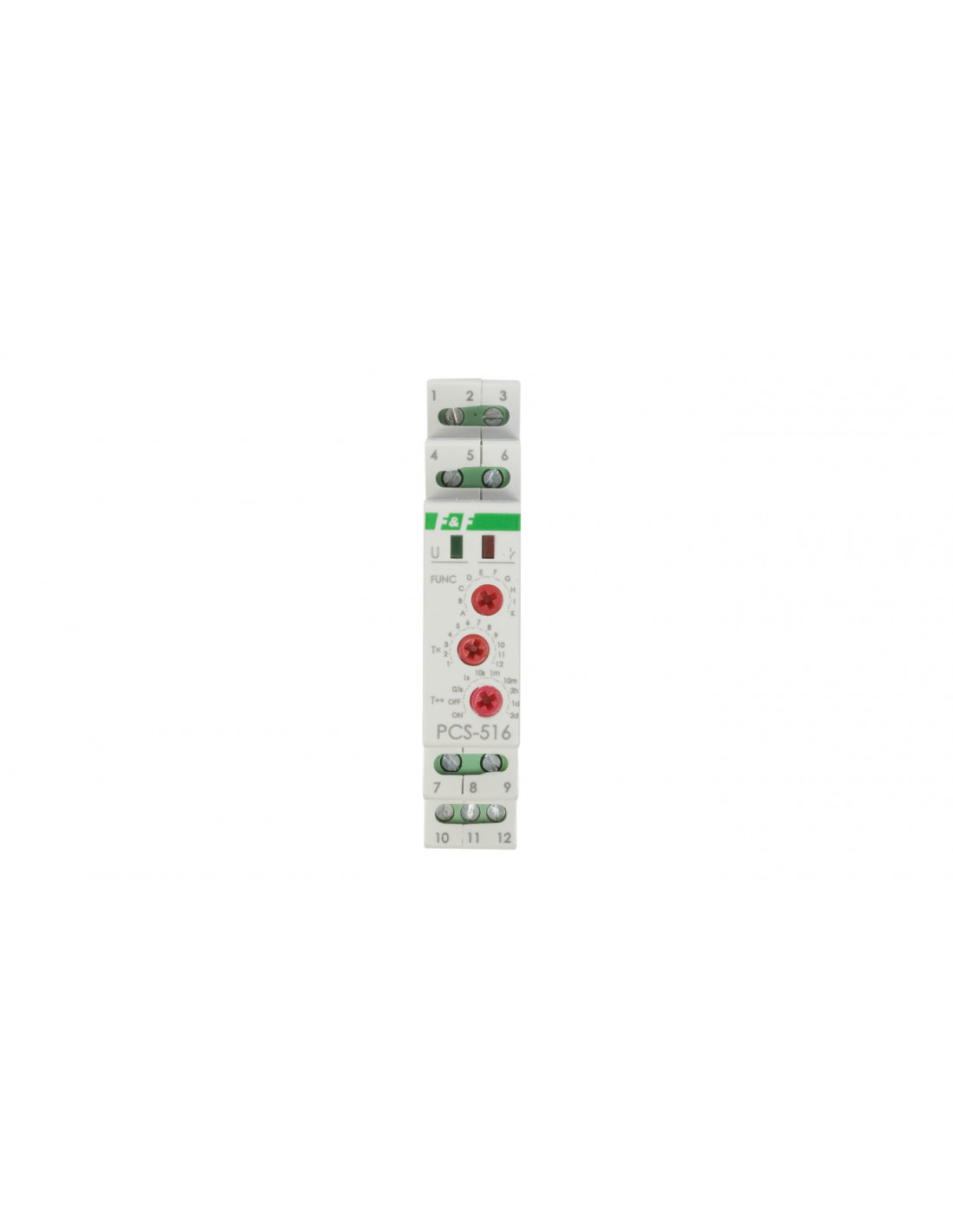

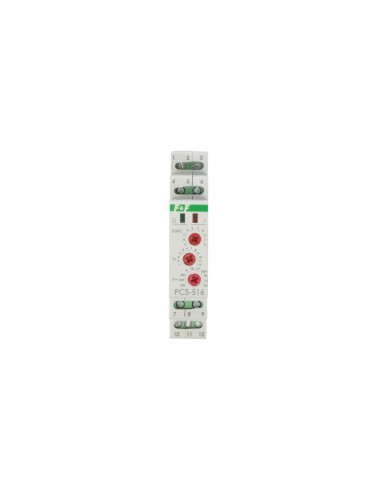

Przekaźnik czasowy znajduje zastosowanie przy sterowaniu czasowym w układach automatyki domowej i przemysłowej. Model z serii PCS wyróżnia się ilością funkcji, a w tym opcją formowania impulsu, opóźnionego załączania i wyłączania, taktowania zboczem narastającym i opadającym, migotania oraz załączania i wyłączania impulsowego. Produkt ten pracuje przy temperaturze otoczenia -25÷50°C. Jego znamionowe napięcie sterowania Us dla AC przy częstotliwości 50 Hz wynosi od 24 V do 230 V.
Znamionowe napięcie sterowania Us dla DC to 24 V. Zakres nastawczy czasu, w przypadku tego modelu sięga od 0,1 s. do 86400 s. W konstrukcji urządzenia zawarto diody LED, które informują użytkownika o stanie styku oraz zasilaniu przekaźnika. Produkt należy instalować na standardowej szynie TH-35. Posiadam on 1 wyjście zwłoczne. Szerokość urządzenia wynosi 18 mm, jego wysokość to 90 mm, a głębokość 65 mm.
Wybór zakresu czasowego oraz danej funkcji przekaźnika polega na samodzielnym ustawieniu kombinacji obrotowych przełączników kodowych. Produkt spełnia rygorystyczne normy jakości i bezpieczeństwa.
- Producent: F&F
- SKU: 0918-417YY-FF032
- Number referencyjny: PCS-516DUO
- Kod EAN: 5908312595496
- Blok styków pomocniczych montowany na styczniku: Nie
- EAN: 5908312595496
- Funkcja formowania impulsu: Tak
- Funkcja gwiazda-trójkąt: Nie
- Funkcja migotania, załączanie zboczem narastającym, czas ustalony: Tak
- Funkcja migotania, załączanie zboczem opadającym, czas ustalony: Tak
- Funkcja opóźnionego wyłączenia: Tak
- Funkcja opóźnionego załączenia: Tak
- Funkcja taktowania zboczem narastającym, czas nastawiany: Tak
- Funkcja taktowania zboczem opadającym, czas nastawiany: Tak
- Funkcja wyłączania impulsowego: Tak
- Funkcja załaczania impulsowego: Tak
- Głębokość [mm]: 65
- Jednostka: szt.
- Kod_producenta: PCS-516DUO
- Liczba wyjść zwłocznych, styk przełączny: 1
- Możliwość sterowania zdalnego: Nie
- Odpowiednie tylko dla systemów zdalnego sterowania: Nie
- Rodzaj napięcia sterowniczego: AC/DC
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Seria: PCS
- Szerokość [mm]: 18
- Wyjścia, rewersyjne zwłoczne/bezzwłoczne: Nie
- Wysokość [mm]: 90
- Z gniazdem wtykowym: Nie
- Z wyjściem półprzewodnikowym: Nie
- Zakres nastawy czasu [s] do: 86400
- Zakres nastawy czasu [s] od: 0.1
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 230
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 24
- Znamionowe napięcie sterowania Us dla DC [V] od: 24
