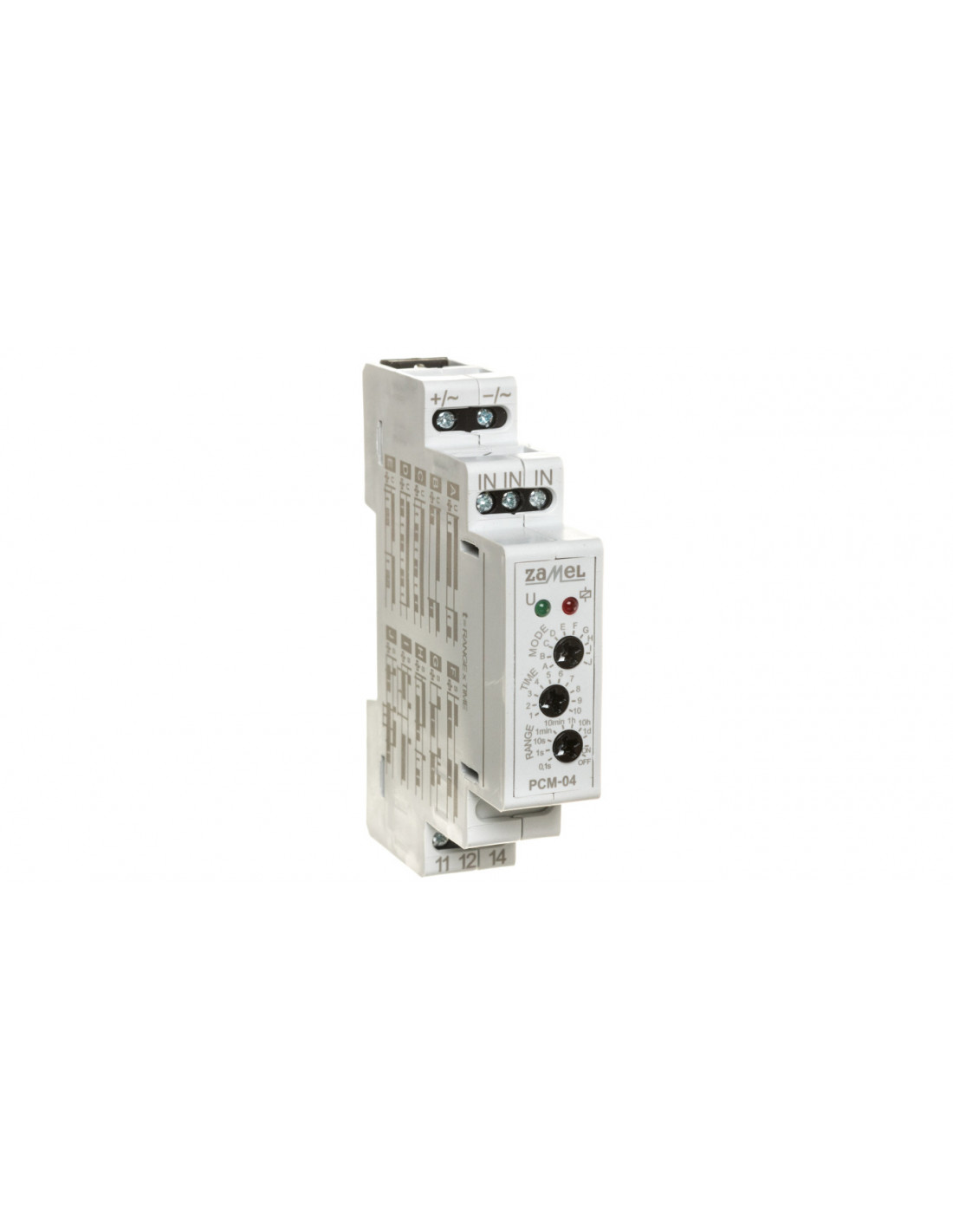

Przekaźnik czasowy jest urządzeniem, które można znaleźć w ofercie serii Exta marki Zamel. Kolekcja ta zawiera różnorodną aparaturę z zakresu automatyki budynkowej. Powyższy model przekaźnika jest wielofunkcyjny. Do obwodu głównego można go podłączyć, używając śrubki modującej, której wykorzystanie nie sprawi kłopotu nawet początkującemu elektroinstalatorowi. Dzięki możliwości umieszczenia artykułu na szynie montażowej DIN, jego instalacja będzie jeszcze łatwiejsza i przebiegnie sprawnie. Szerokość produktu sięga 17,5 mm. Wyraża się ją również przy pomocy modułów. Powyższy model posiada tylko jeden moduł. Wysokość całkowita oraz wysokość wbudowania sprzętu liczy 90 mm. Głębokość przekaźnika mierzy 66 mm. Jednostka pierwszego przedziału czasowego wskazuje sekundy oraz minuty. Drugi wskaźnik ukazuje minuty i godziny. Rodzaj załączania określono jako analogowy i wielofunkcyjny. Produkt zawiera jeden styk przełączny. Artykuł prawidłowo działa przy zmiennym napięciu sterowania, którego wartość przy częstotliwości od 50 Hz do 60 Hz wynosi 24 V. Podobną wartość osiąga stałe napięcie urządzenia. Znamionowy prąd przełączania przy zmiennym napięciu równym 250 V wynosi 16 A. Zdolność łączeniowa dla żarówek sięga 2000 W. Zdolność łączeniowa dla świetlówek indukcyjnych to 500 VA, dla świetlówek z kompensacją równoległą jest równa 750 VA, a z kompensacją DUO siega 1000 VA.
- Producent: ZAMEL
- SKU: 0918-411AA-ZA015
- Number referencyjny: EXT10000082
- Kod EAN: 5903669006268
- 2. zakres jednostki czasu: Minuty/godziny
- Blok styków pomocniczych montowany na styczniku: Nie
- Częstotliwość napięcia sterowania 1 [Hz] od: 50
- Częstotliwość napięcia sterowania 2 [Hz] od: 50
- Drugi przedział czasowy od/do od: 1
- EAN: 5903669006268
- Funkcja: Wielofunkcyjność
- Funkcja formowania impulsu: Nie
- Funkcja gwiazda-trójkąt: Nie
- Funkcja migotania, załączanie zboczem narastającym, czas ustalony: Nie
- Funkcja migotania, załączanie zboczem opadającym, czas ustalony: Nie
- Funkcja opóźnionego wyłączenia: Nie
- Funkcja opóźnionego załączenia: Nie
- Funkcja taktowania zboczem narastającym, czas nastawiany: Nie
- Funkcja taktowania zboczem opadającym, czas nastawiany: Nie
- Funkcja wyłączania impulsowego: Nie
- Funkcja załaczania impulsowego: Nie
- Głębokość [mm]: 66
- Jednostka: szt.
- Jednostka pierwszego przedziału czasowego: Sekundy/minuty
- Kod_producenta: EXT10000082
- Liczba styków przełącznych: 1
- Możliwość sterowania zdalnego: Nie
- Napięcie sterowania 1 [V] od: 24
- Napięcie sterowania 2 [V] od: 24
- Odpowiednie tylko dla systemów zdalnego sterowania: Nie
- Pierwszy przedział czasowy od/do od: 0.1
- Rodzaj napięcia sterowania 1: AC/DC
- Rodzaj napięcia sterowania 2: AC/DC
- Rodzaj napięcia sterowniczego: AC/DC
- Rodzaj napięcia zasilania: AC/DC
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Rodzaj załączania: Analogowy wielofunkcyjny
- Seria: EXTA
- Sposób montażu: Szyna DIN
- Szerokość [mm]: 17,5
- Szerokość wyrażona liczbą modułów: 1
- Wyjścia, rewersyjne zwłoczne/bezzwłoczne: Nie
- Wysokość [mm]: 90
- Wysokość wbudowania [mm]: 90
- Z gniazdem wtykowym: Nie
- Z wyjściem półprzewodnikowym: Nie
- Zakres napięcia zasilania [V] do: 24
- Zakres nastawy czasu [s] do: 864000
- Zakres nastawy czasu [s] od: 0,1
- Zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]: 1000
- Zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]: 750
- Zdolność łączeniowa dla świetlówek indukcyjnych [VA]: 500
- Zdolność łączeniowa dla żarówek [W]: 2000
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 24
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 24
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do: 24
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od: 24
- Znamionowe napięcie sterowania Us dla DC [V] do: 24
- Znamionowe napięcie sterowania Us dla DC [V] od: 24
- Znamionowy prąd przełączania przy 250 V AC [A]: 16
