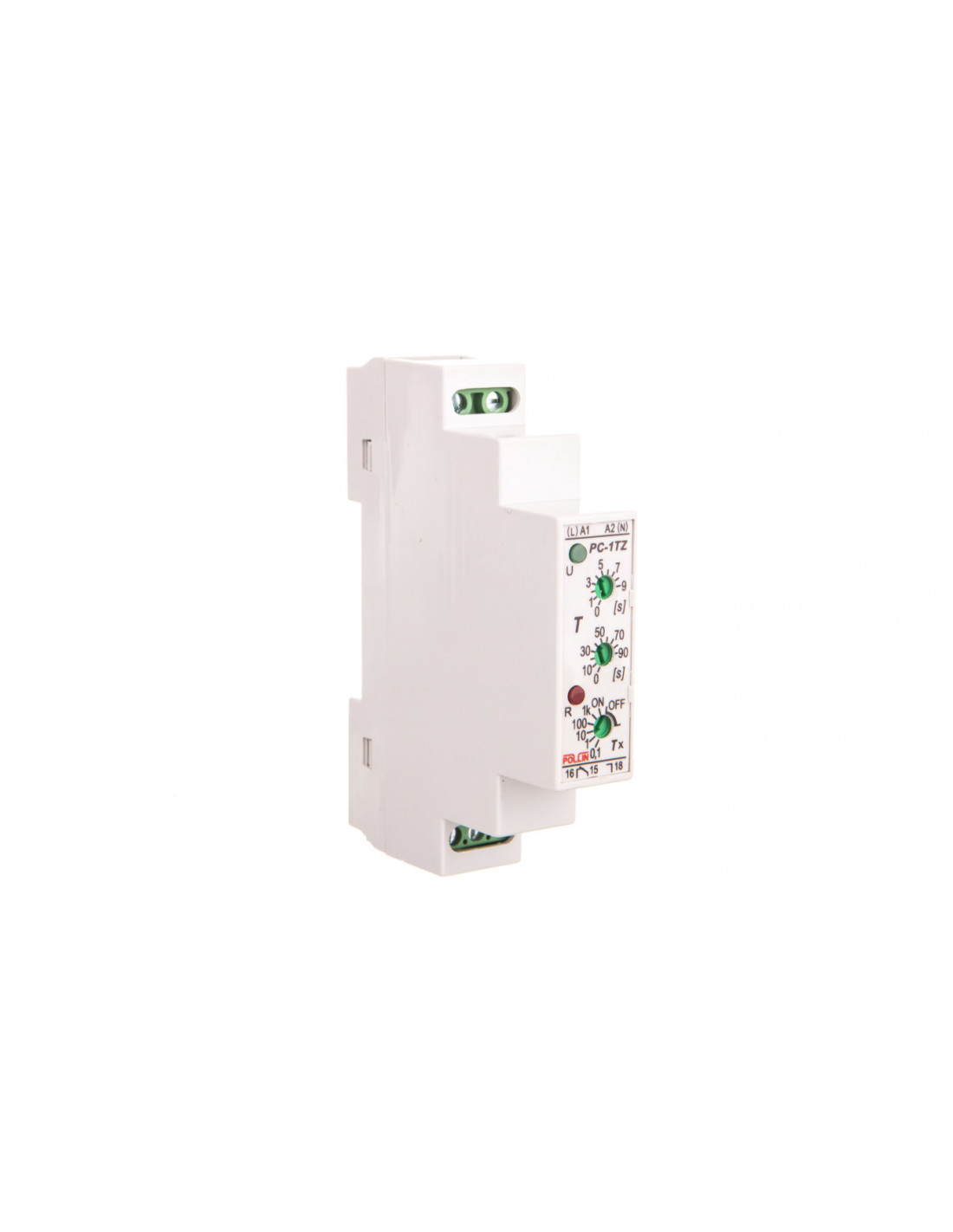

Przekaźnik czasowy PC-1TZ
PC-1TZ jest prostym i tanim przekaźnikiem czasowym jednofunkcyjnym, za pomocą którego można realizować opóźnione załączanie w czasie od 0,1 do 10.000 sekund (ok. 2 h 47 min).|Przekaźnik PC-1TZ jest zasilany napięciem 230 V AC. Przekaźnik czasowy PC-1TZ wyposażony jest w dwa pokrętła regulacji czasu o sumujących się nastawach, przełącznik wyboru zakresu czasowego (x 1, x 100, x 1000) oraz dwie diody świecące LED: zieloną - U (sieć) i czerwoną R (praca). Czas opóźnienia załączenia odliczany jest od momentu podania napięcia zasilającego na zaciski wejściowe urządzenia. Po odliczeniu nastawionego czasu następuje przełączenie styku przekaźnika i zaświecenie się czerwonej diody R (praca). Przekaźnik czasowy utrzymuje ten stan do czasu wyłączenia zasilania. Wyjście urządzenia stanowi styk przełączny galwanicznie odseparowany o obciążalności 16A. Przekaźnik wykonywany jest w jednomodułowej obudowie z tworzywa samogasnącego, przeznaczonej do montażu na szynie TH-35.
GWARANCJA 5 LAT DANE TECHNICZNE
Zasilanie
230 V AC
Obciążalność wyjścia
16A (styk przełączny galwanicznie odseparowany)
Zakres regulacji czasu
0,1 s ÷ 10000 s
Czas regeneracji
< 50 ms
Temperatura pracy
-20oC ÷ +45oC
Listwa zaciskowa
4 mm2, system windowy – nie niszczący końcówek przewodów
Obudowa
do montażu na szynie TH-35, wykonana z tworzywa samogasnącego
Wymiary obudowy
jeden moduł (17,5 mm)
Stopień ochrony
IP 20
- Producent: POLLIN
- SKU: 0001-00012-33013
- Number referencyjny: PC-1TZ
- Kod EAN: 5907222297216
- Blok styków pomocniczych montowany na styczniku: Nie
- EAN: 5907222297216
- Funkcja formowania impulsu: Nie
- Funkcja gwiazda-trójkąt: Nie
- Funkcja migotania, załączanie zboczem narastającym, czas ustalony: Nie
- Funkcja migotania, załączanie zboczem opadającym, czas ustalony: Nie
- Funkcja opóźnionego wyłączenia: Nie
- Funkcja opóźnionego załączenia: Tak
- Funkcja taktowania zboczem narastającym, czas nastawiany: Nie
- Funkcja taktowania zboczem opadającym, czas nastawiany: Nie
- Funkcja wyłączania impulsowego: Nie
- Funkcja załaczania impulsowego: Nie
- Głębokość [mm]: 65
- Jednostka: szt.
- Kod_producenta: PC-1TZ
- Liczba wyjść zwłocznych, styk przełączny: 1
- Możliwość sterowania zdalnego: Nie
- Odpowiednie tylko dla systemów zdalnego sterowania: Nie
- Rodzaj napięcia sterowniczego: AC
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Seria: PC
- Szerokość [mm]: 18
- Wyjścia, rewersyjne zwłoczne/bezzwłoczne: Nie
- Wysokość [mm]: 90
- Z gniazdem wtykowym: Nie
- Z wyjściem półprzewodnikowym: Nie
- Zakres nastawy czasu [s] do: 10000
- Zakres nastawy czasu [s] od: 0,1
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 230
