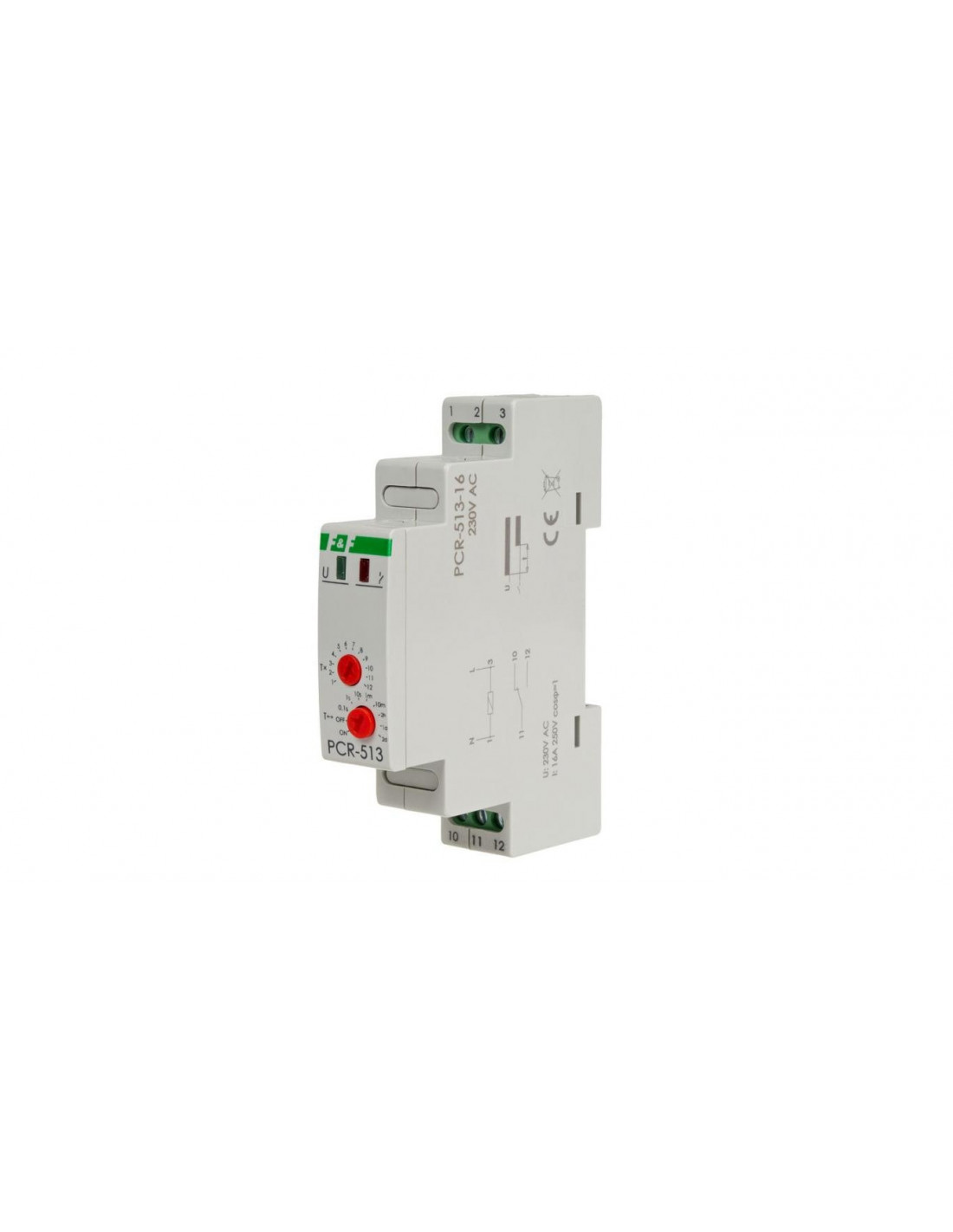

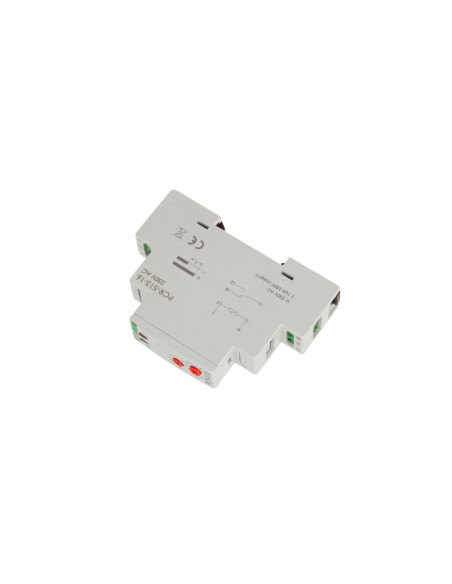

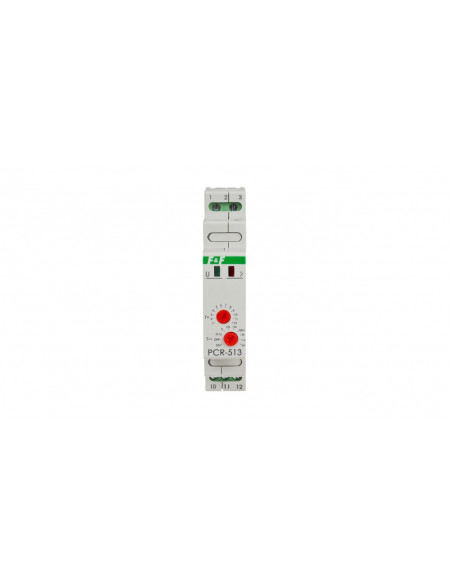

Przekaźnik czasowy PCR-513-16 z opóźnionym załączeniem służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp.).
Działanie
Po podaniu napięcia zasilającego (świeci LED zielona U), styk pozostaje w pozycji 11-10 i następuje odmierzanie nastawionego czasu pracy. Po odmierzeniu czasu następuje przełączenie styku w pozycję 11-12 (świeci LED czerwona ). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu przekaźnika w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu 1÷12.
Zakresy czasowe
0,1s: 0,1÷1,2 sek.
1s: 1÷12 sek.
10s: 10÷120 sek.
1m: 1÷12 min.
10m: 10÷120 min.
2h: 2÷24 godz.
1d: 1÷12 dni (24÷288 godz.)
2d: 2÷24 dni (48÷576 godz.)
ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.
- Producent: F&F
- SKU: 0001-00014-06093
- Number referencyjny: PCR-513-16
- Kod EAN: 5902431672083
- CN: 85364900
- PKWiU: 27.12.24.0
- Zakres napięcia zasilającego od/do [V] do: 230
- Szerokość wyrażona liczbą modułów: 1
- Rodzaj napięcia sterowania 1: AC
- Sposób montażu: Szyna DIN
