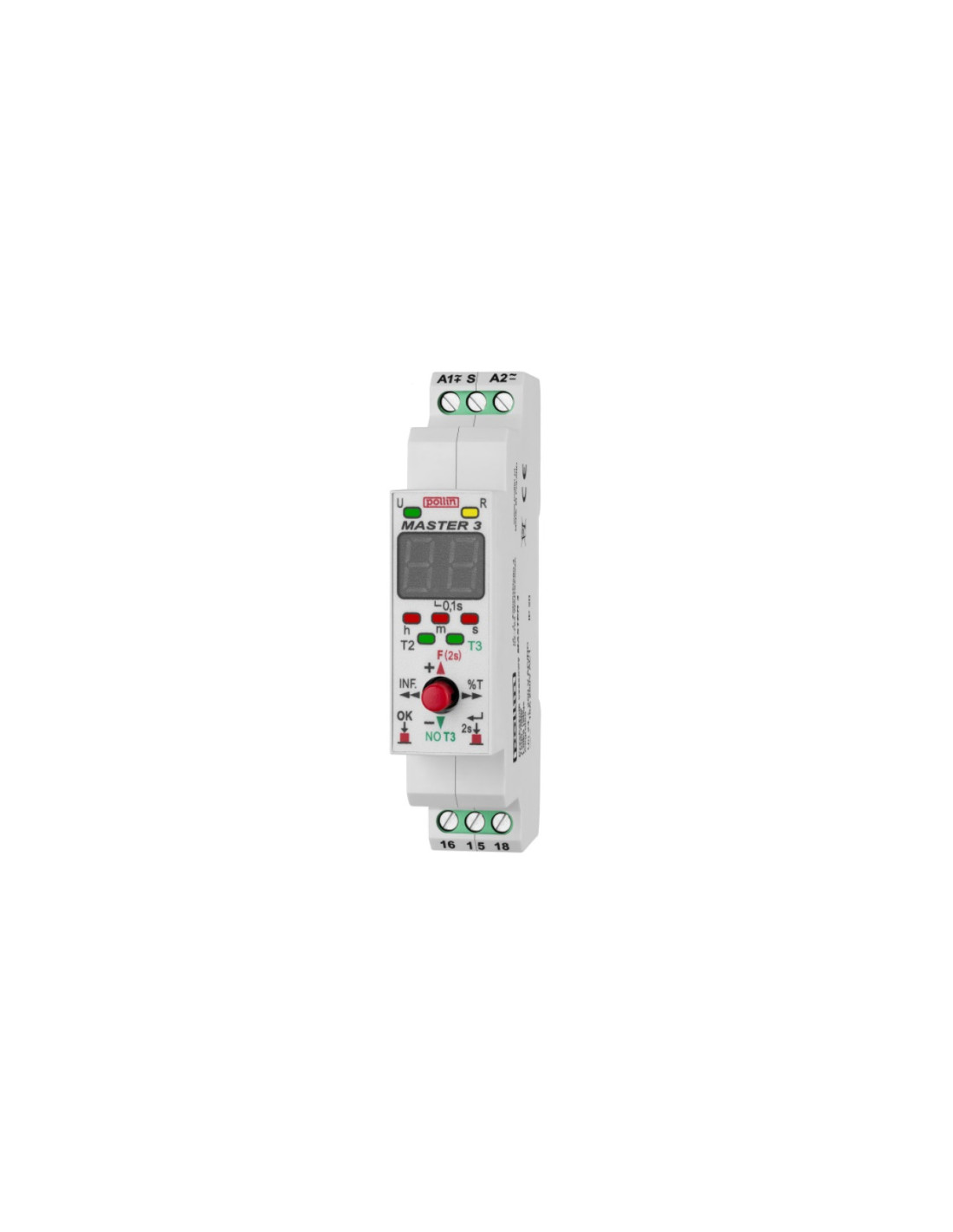

Jest to nowa generacja wprowadzonego przez nas na rynek po raz pierwszy w 2006 roku przekaźnika czasowego opartego na cyfrowym wyświetlaczu LED i programowaniu za pomocą tylko dwóch przycisków. Najnowsza wersja MASTER-a wyposażona jest w duży dwucyfrowy wyświetlacz LED, który w połączeniu z diodami LED, joystikiem oraz specjalnie opracowanym programem pozwalają na szybkie, precyzyjne i intuicyjne dokonanie nastaw. Użytkownik w łatwy sposób może także uzyskać pełną informację o stanie pracy urządzenia.
Duży dwucyfrowy wyświetlacz LED pokazuje:
procent odliczonego czasu;
podgląd nastawionej funkcji i czasu;
numer nastawianej funkcji;
wartości nastawianych czasów (godziny, minuty, sekundy i dziesiąte części sekund);
odliczanie czasu T1 (na wyświetlaczu jeden segment wiruje w prawo);
odliczanie czasu T2 (na wyświetlaczu jeden segment wirujew lewo);
zakończenie realizacji funkcji (na wyświetlaczu pojawiają się kolejno litery „E”, „n”, „d”;
zatrzymanie odliczania czasu (na wyświetlaczu pojawiają się dwie kreski);
nastawianie lub podgląd nastawionych dziesiątych części sekund.
Z kolei diody LED sygnalizują:
zasilanie (zielona dioda „U”);
położenie styków wyjściowych (żółta dioda „R”);
nastawianie czasu T2 (zielona dioda „T2”);
nastawianie czasu T3 (zielona dioda „T3”);
odliczanie czasu T3 (pulsowanie zielonej diody „T3”);
nastawianie lub podgląd nastawionych godzin (czerwona dioda „h”);
nastawianie lub podgląd nastawionych minut (czerwona dioda „m”);
nastawianie lub podgląd nastawionych sekund (czerwona dioda „s”).
Programowanie przekaźnika czasowego MASTER odbywa się w kilku prostych krokach, za pomocą zaledwie jednego joystika. Użytkownik ma możliwość wyboru jednej z 19 funkcji oraz niezależnego nastawiania czasów T1 i T2, a także czasu T3.
Zasilanie
24 - 240V AC/DC
Obiążalność wyjścia
16A 250VAC ( styk przełączny galwanicznie odseparowany)
Temperatura pracy
-20°C/+50°C
Listwa zaciskowa
2,5 mm2, system windowy
Obudowa
tworzywo samogasnące, szyna TH 35
Wymiary obudowy
1 moduł
Stopień ochrony
IP20
Siła dokręcania śrub
max 0,5 Nm
Rodzaj styków
przełączne
Ilość styków
1
Odseparowanie galwaniczne
TAK
Max. prąd obciążenia rezystancyjnego
16 A
Czas regeneracji
50 ms sterowane napięciem sterowania
Trwałość mechaniczna
>30000000
Zakres czasowy
0,1 sek -99 h 50 min 59,9 sek
Minimalne napięcie sterujące (S)
0,9 Un
Minimalny czas trwania impulsu (S)
>30 ms
Znamionowe napięcie udarowe
2500
Zakres roboczy nap. zasilania
0,9 - 1,1 Un
- Producent: POLLIN
- SKU: 0001-00012-70715
- Number referencyjny: MASTER 3
- Kod EAN: 5907222297551
- Blok styków pomocniczych montowany na styczniku: Nie
- EAN: 5907222297551
- Funkcja formowania impulsu: Nie
- Funkcja gwiazda-trójkąt: Nie
- Funkcja migotania, załączanie zboczem narastającym, czas ustalony: Nie
- Funkcja migotania, załączanie zboczem opadającym, czas ustalony: Nie
- Funkcja opóźnionego wyłączenia: Tak
- Funkcja opóźnionego załączenia: Tak
- Funkcja taktowania zboczem narastającym, czas nastawiany: Nie
- Funkcja taktowania zboczem opadającym, czas nastawiany: Nie
- Funkcja wyłączania impulsowego: Nie
- Funkcja załaczania impulsowego: Nie
- Głębokość [mm]: 65
- Jednostka: szt.
- Kod_producenta: MASTER 3
- Liczba wyjść zwłocznych, styk przełączny: 1
- Możliwość sterowania zdalnego: Nie
- Odpowiednie tylko dla systemów zdalnego sterowania: Nie
- Rodzaj napięcia sterowniczego: AC/DC
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Szerokość [mm]: 18
- Wyjścia, rewersyjne zwłoczne/bezzwłoczne: Nie
- Wysokość [mm]: 90
- Z gniazdem wtykowym: Nie
- Z wyjściem półprzewodnikowym: Nie
- Zakres nastawy czasu [s] do: 359000
- Zakres nastawy czasu [s] od: 0,1
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 240
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 24
- Znamionowe napięcie sterowania Us dla DC [V] do: 240
- Znamionowe napięcie sterowania Us dla DC [V] od: 24
