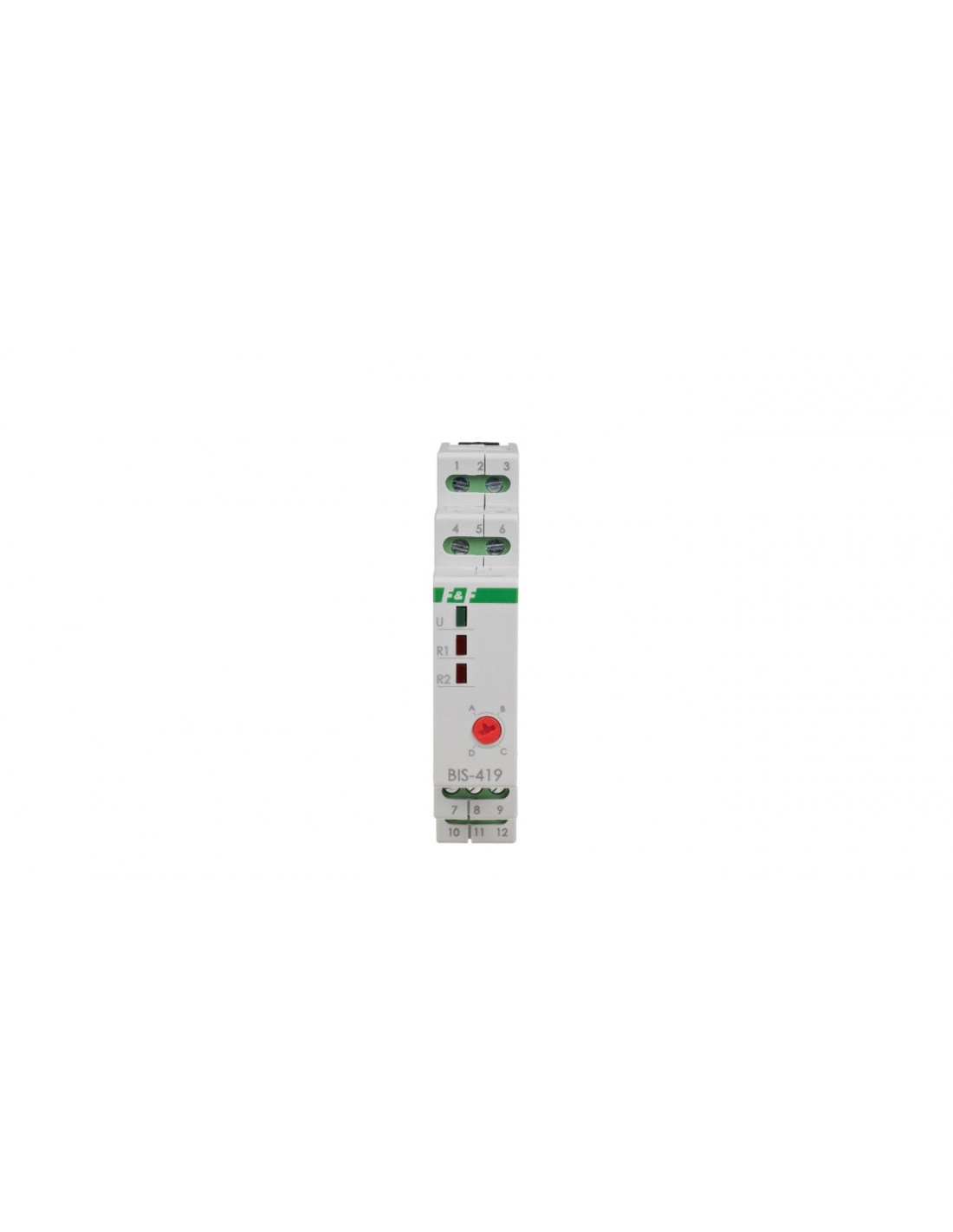

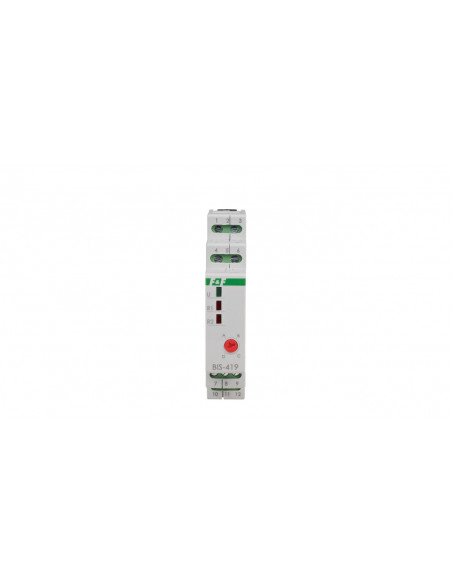

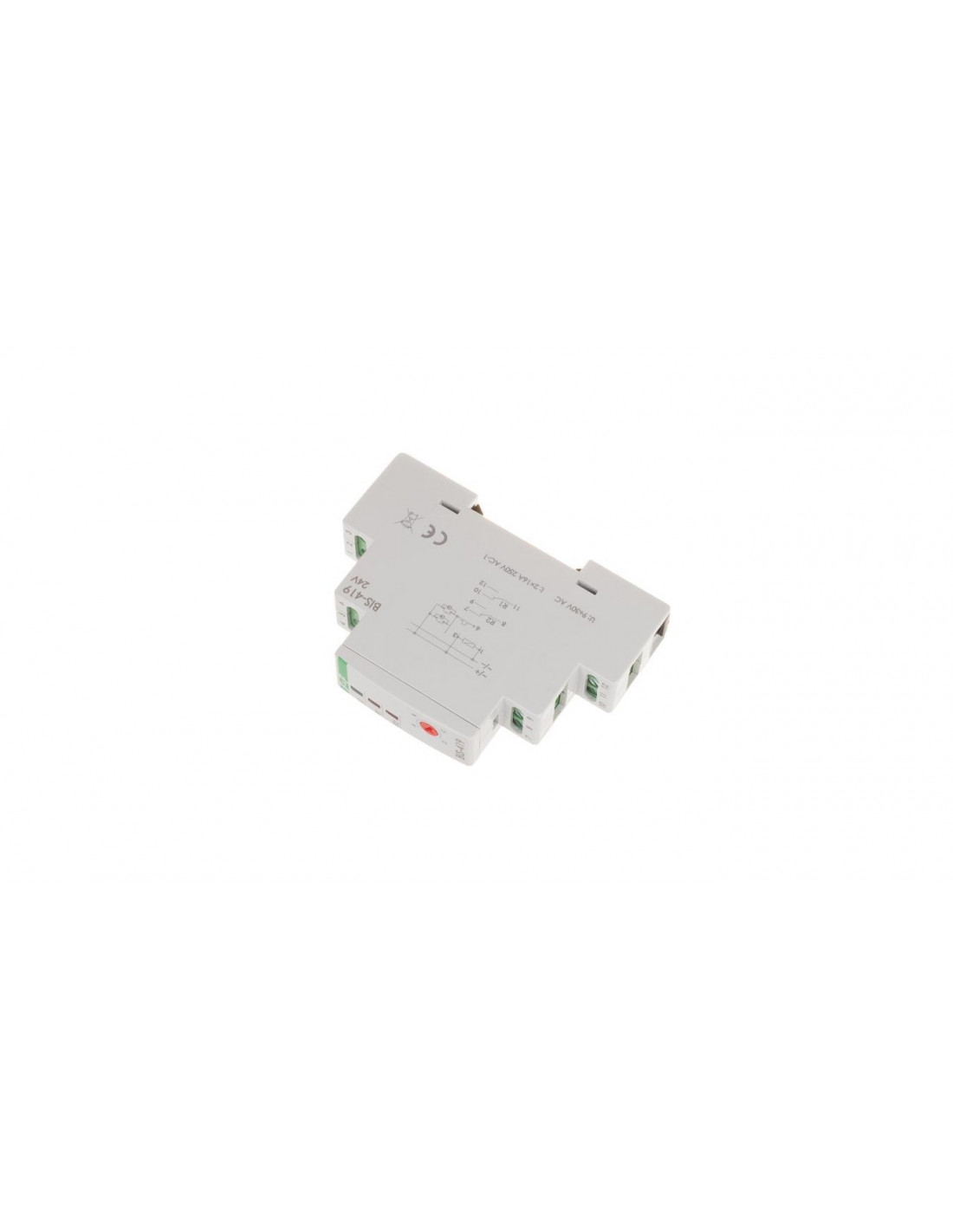

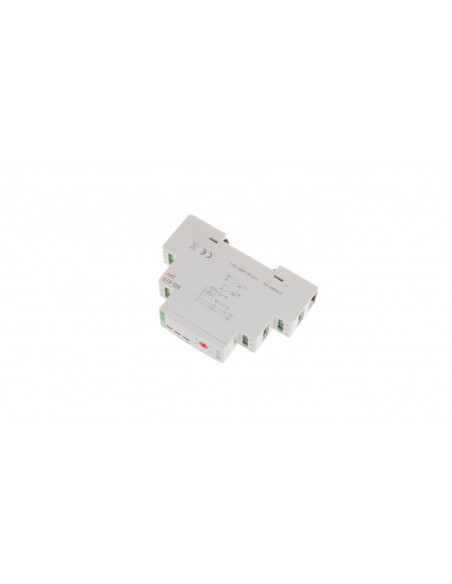

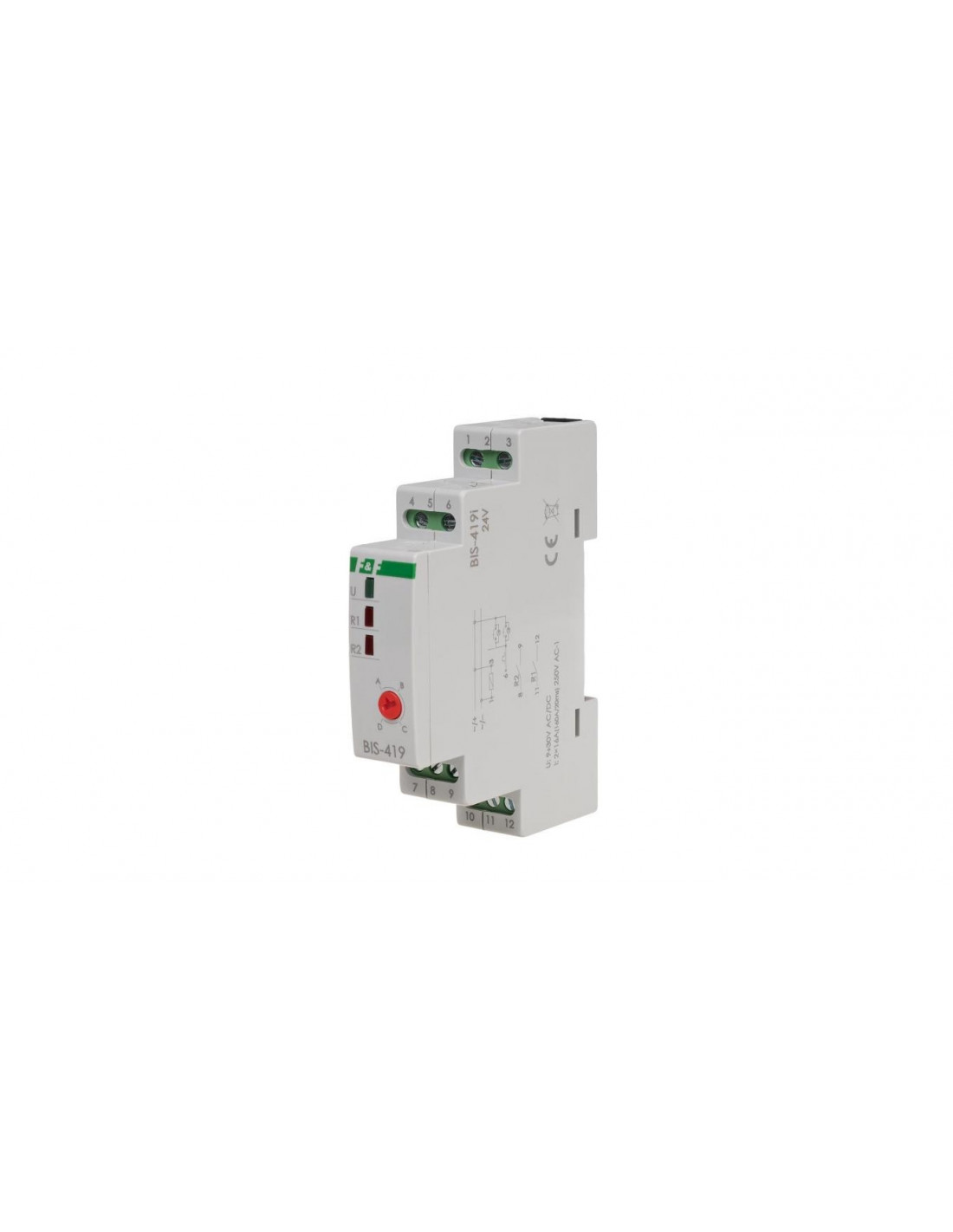

Sekwencyjny przekaźnik bistabilny
Zasilanie: 9÷30 V AC/DC
Max obciążenie: 2 x 16 A
Montaż: na szynie 35 mm
Współpracuje z przyciskami podświetlanymi.
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
BIS-419 24 V występuje w wersjach:
BIS-419 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
BIS-419-LED 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
Przeznaczenie
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.
Przekaźnik BIS-419 posiada dwie sekcje załączające i umożliwia załączenie zgodnie z wybraną sekwencją dwóch obwodów (gałęzi) oświetlenia lub innych odbiorników z kilku różnych punktów.
Działanie
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Przekaźnik sekwencyjny posiada dwa oddzielne wyjścia R1 i R2. Stan styków (zamknięty/otwarty) wymuszany jest sekwencyjnie zgodnie z zadanym programem. Przełączenie styków w kolejny stan następuje po kolejnym impulsie przycisku sterującego. Załączenie styku R1 i R2 sygnalizowane jest świeceniem odpowiednich LED czerwonych R1 i R2. Po zaniku napięcia zasilania stan styków jest resetowany. Po ponownym powrocie napięcia zasilania przekaźnik rozpoczyna pracę od sekwencji nr 0.
Funkcje pracy
Funkcja A
Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.
Funkcja B
* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
Funkcja C
Kolejne naciśnięcia przycisku powtarzają sekwencję 0-3.
Funkcja D
* Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-3.
* Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (sekwencja 0).
* Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (sekwencja 0).
* Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.
UWAGA!
BIS-419 24 V nie może współpracować z przyciskami podświetlanymi.
- Producent: F&F
- SKU: 0001-00014-05837
- Number referencyjny: BIS-419-24V
- Kod EAN: 5908312599111
- CN: 85364190
- PKWiU: 27.12.24.0
- Zakres napięcia zasilającego od/do [V] do: 28
- Zakres napięcia zasilającego od/do [V] od: 9
- Szerokość wyrażona liczbą modułów: 1
- Rodzaj napięcia zasilającego: AC/DC
