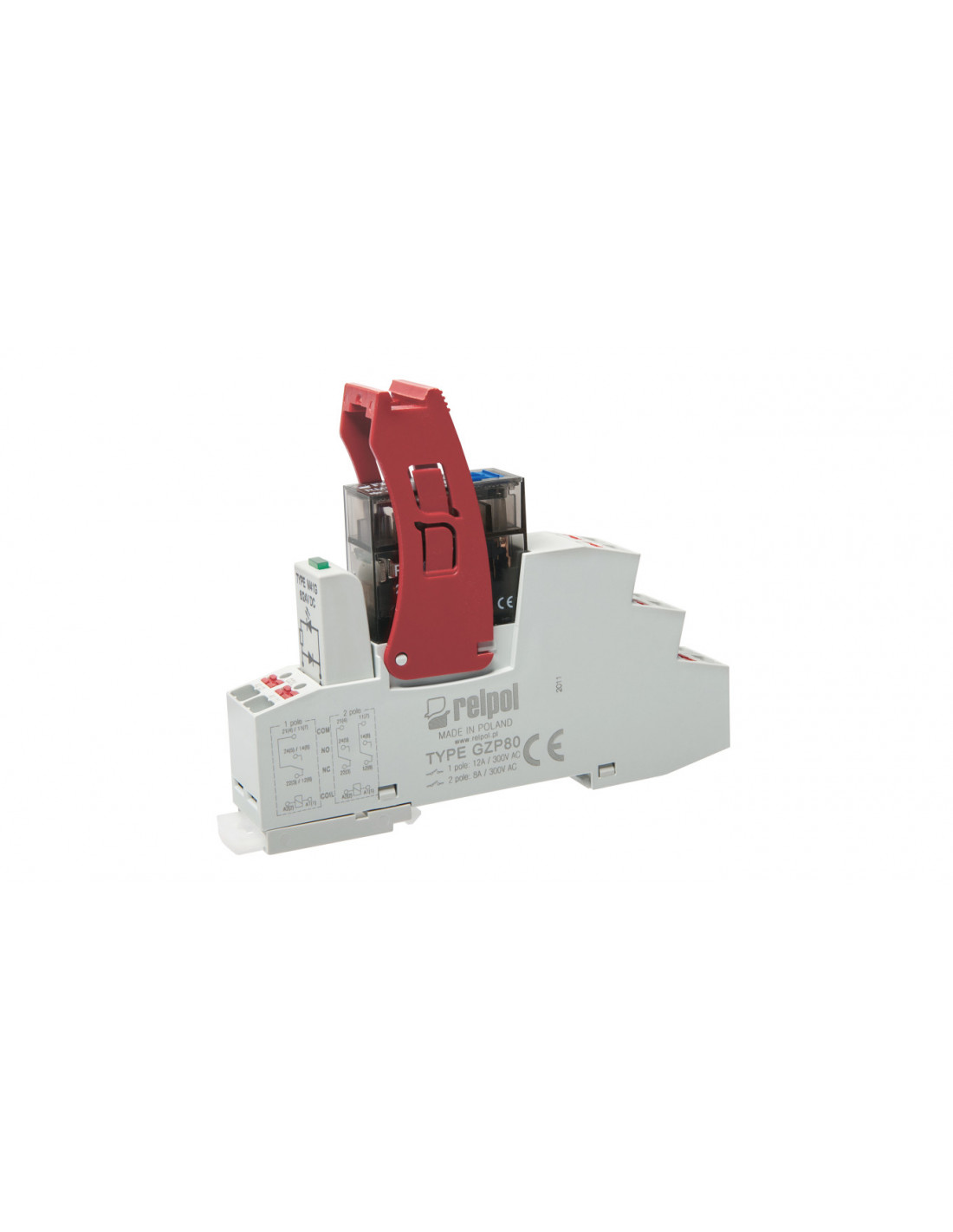

Przekaźnik interfejsowy PUSH-IN: 2P - dwa zestyki przełączne, napięcie zasilania Un - 24 V DC, materiał stykowy AgNi. AC1 - 8 A / 250 V AC; Wymiary: 97 x 15,9 x 75,8 mm. Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem M3. Przystosowane do współpracy ze złączami grzebieniowymi typu ZGZP. Zestaw zawiera: gniazdo push-in GZP80, przekaźnik RMP84, obejmę wyrzutnikową GZP80-0400 oraz moduł przeciwprzepięciowy M41G (LED zielony + dioda tłumiąca D, polaryzacja N: +A1/-A2)
Montaż:

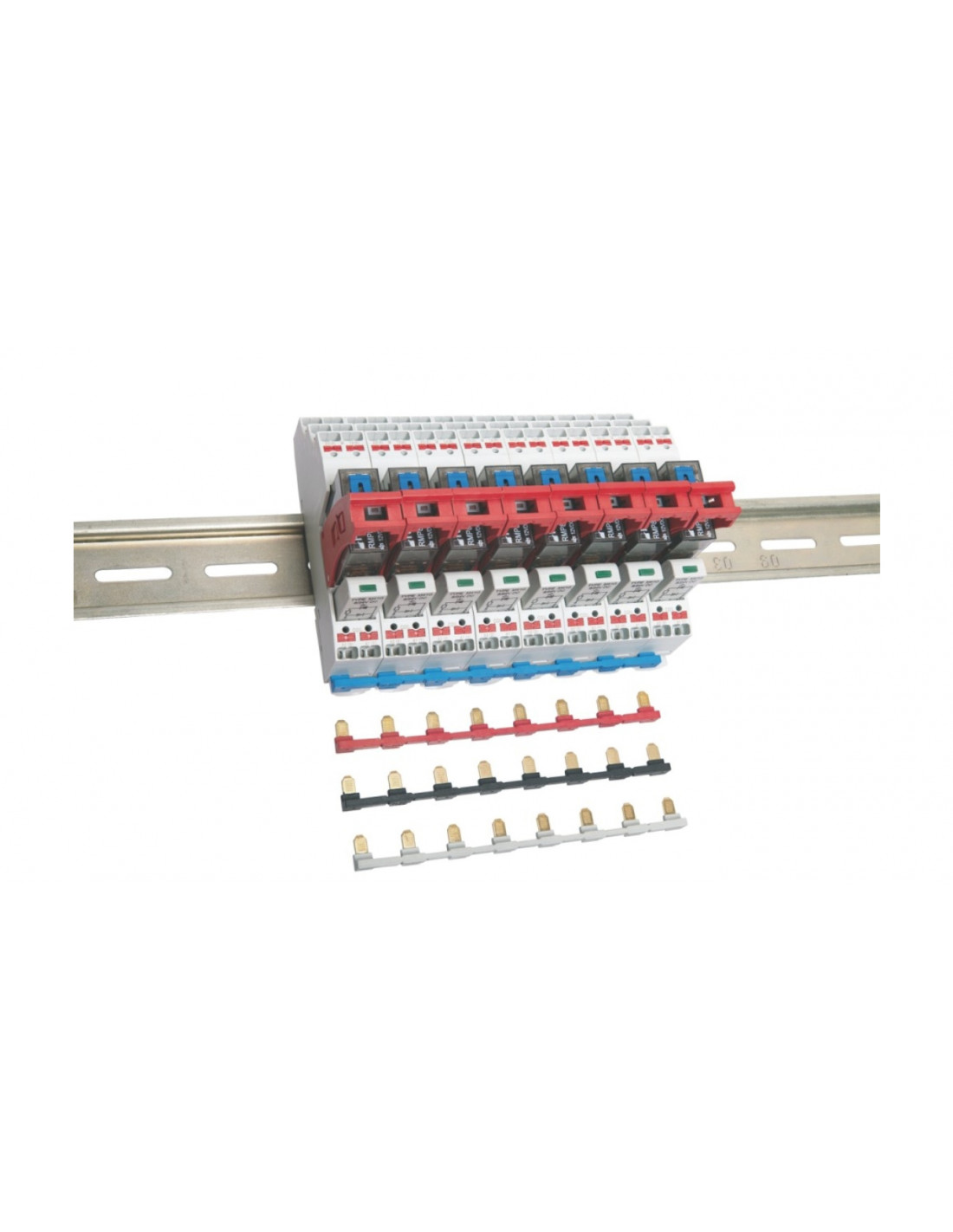

Przekaźniki PI84P z gniazdem GZP80 przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715 lub na płycie (przy pomocy 1 wkręta M3). Połączenia: maks. przekrój przewodów: 2 x 1,5 mm2 (bez tulejki izolowanej), 2 x 1 mm2 (z tulejką izolowaną), długość odizolowania przewodów: 8...10 mm. Gniazda wtykowe GZP80 przystosowane są do współpracy ze złączami grzebieniowymi typu ZGZP... Złącze ZGZP80-8 mostkuje wspólne sygnały wejść, maks. dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd. Złącze ZGZP80-2 mostkuje wspólne sygnały wejść lub wyjść, możliwość połączenia 2+n gniazd. Zworka międzytorowa ZGZP-2 mostkuje sąsiednie tory pojedynczego gniazda GZP80. Kolory złącz: ZGZP...GY szary, ZGZP...BK czarny, ZGZP...RD czerwony, ZGZP...BE niebieski .
Akcesoria:
https://www.tim.pl/zlacze-2-polowe-czarne-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-bk-2616327
https://www.tim.pl/zlacze-2-polowe-czerwone-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-rd-2616328
https://www.tim.pl/zlacze-2-polowe-niebieskie-do-gniazd-i-przekaznikow-interfejsowych-push-pi84-pi85-pi84p-pi85p-zgzp80-2-be2616329
https://www.tim.pl/zworka-miedzytorowa-2-polowa-czarna-do-gniazd-i-zestawow-push-in-zgzp-2-bk-2616315
https://www.tim.pl/zworka-miedzytorowa-2-polowa-niebieska-do-gniazd-i-zestawow-push-in-zgzp-2-be-2616317
https://www.tim.pl/zworka-miedzytorowa-2-polowa-czerwona-do-gniazd-i-zestawow-push-in-zgzp-2-rd-2616316
https://www.tim.pl/zworka-miedzytorowa-2-polowa-szara-do-gniazd-gzp80-gzp4-oraz-przekaznikow-push-in-zgzp-2-gy-2616314
Dane
Index
864845
Kod EAN
5900005273735
Rodzaj napięcia zasilania
DC
Napięcie cewki
24 V
Materiał styków
AgNi
Konfiguracja styków
2P
Znamionowy prąd AC1
8 A / 250 V AC
Znamionowe napięcie zestyków
250 V AC
Sposób podłączenia
montaż na szynie 35 mm
Głębokość
97
Szerokość mm
15,9
Wysokość mm
75,8
Waga kg
0,0067
- Producent: RELPOL
- SKU: 0001-00013-97559
- Number referencyjny: 864845
- Kod EAN: 5900005273735
- CN: 85364190
- Stopień ochrony (IP): IP20
- Rodzaj napięcia sterowania: DC
- Z wymuszonym prowadzeniem styku: Nie
- Rodzaj styku: Podwójny
- Kompletny z gniazdem: Tak
- Rodzaj połączenia elektrycznego: Zacisk sprężynowy
- Z odłączalnymi zaciskami: Nie
- Polaryzacja napędu: Niespolaryzowany
- Tryb przełączania napędu: Monostabilny
- Wysokość [mm]: 97
- Głębokość [mm]: 75,8
- Znamionowe napięcie sterowania Us dla DC [V] od: 24
- Znamionowe napięcie sterowania Us dla DC [V] do: 24
- Szerokość [mm]: 15,9
- Znamionowe napięcie sterowania Us dla DC [V]: 24
- Liczba styków przełącznych: 2
