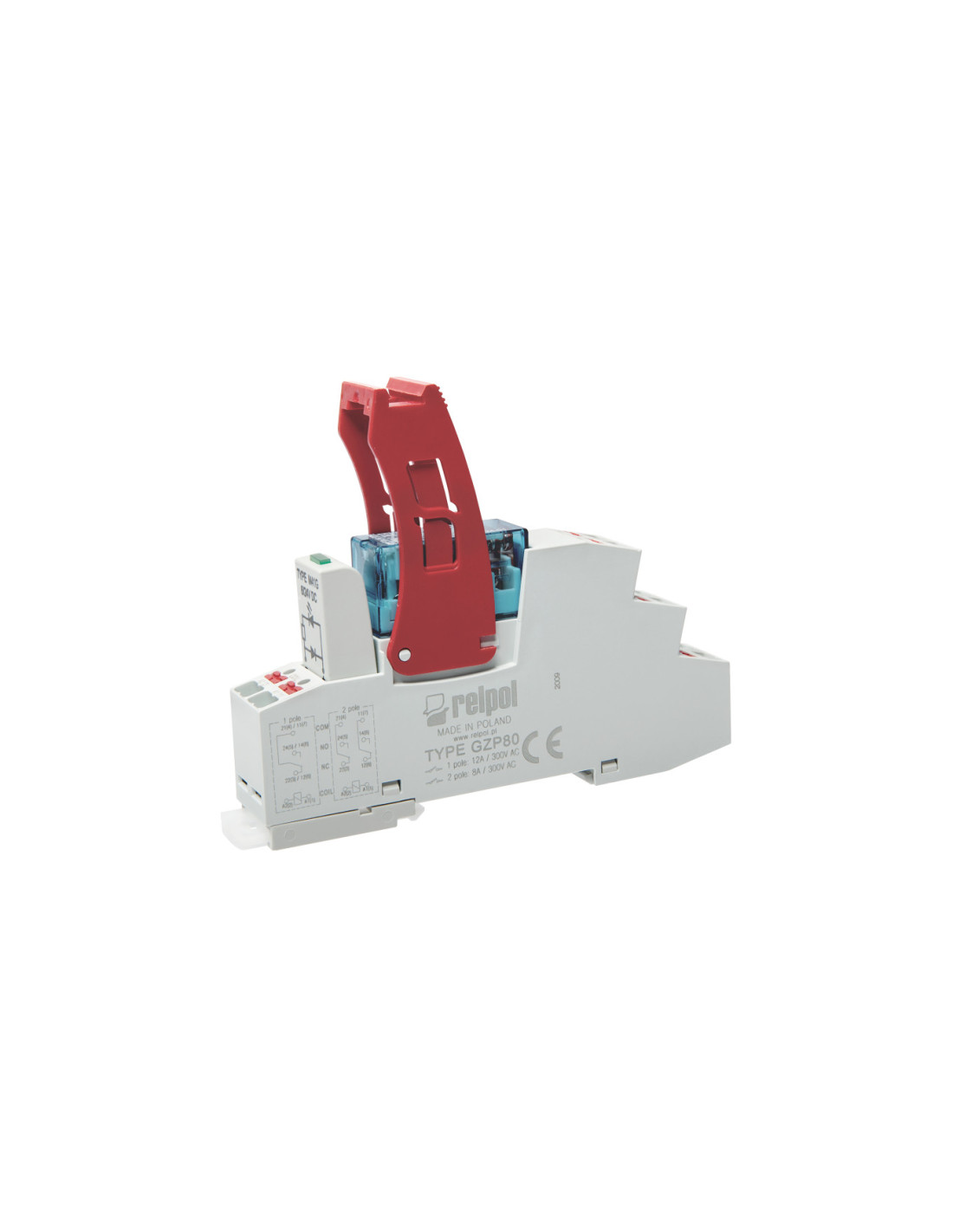

Przekaźnik interfejsowy PUSH-IN: 1P - jeden zestyk przełączny, napięcie zasilania Un - 24 V DC, materiał stykowy AgNi. AC1 - 16 A / 250 V AC; DC1 - 16 A / 24 V DC. Wymiary: 97 x 15,9 x 75,8 mm. Montaż na szynie 35 mm lub na płycie montażowej jednym wkrętem M3. Przystosowane do współpracy ze złączami grzebieniowymi typu ZGZP. Zestaw zawiera: gniazdo push-in GZP80, przekaźnik RM85 w przeźroczystej niebieskiej obudowie, obejmę wyrzutnikową GZP80-0400 oraz moduł przeciwprzepięciowy M41G (LED zielony + dioda tłumiąca D, polaryzacja N: +A1/-A2)
Montaż:
Przekaźniki PI85 z gniazdem GZM80 przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715 lub na płycie (przy pomocy 1 wkręta M3). Połączenia: maks. przekrój przewodów (linka): 2 x 2,5 mm2 (2 x 14 AWG), długość odizolowania przewodów: 6,5 mm, maks. moment dokręcenia zacisku: 0,7 Nm. Gniazda wtykowe GZM80 przystosowane są do współpracy ze złączem grzebieniowym typu ZGGZ80. Złącze ZGGZ80 mostkuje wspólne sygnały wejść, maks. dopuszczalny prąd wynosi 10 A / 250 V AC, możliwość połączenia 8 gniazd. Kolory złącz: ZGGZ80-1 szary, ZGGZ80-2
Dane
Index
864993
Kod EAN
5900005274251
Rodzaj napięcia zasilania
DC
Napięcie cewki
24 V
Materiał styków
AgNi
Konfiguracja styków
1P
Znamionowy prąd AC1
16 A / 250 V AC
Znamionowy prąd AC3
0,5 kW
Znamionowy prąd DC1
16 A / 24 V DC
Znamionowe napięcie zestyków
250 V AC
Sposób podłączenia
montaż na szynie 35 mm
Głębokość
97
Szerokość mm
15,9
Wysokość mm
75,8
Waga kg
0,0065

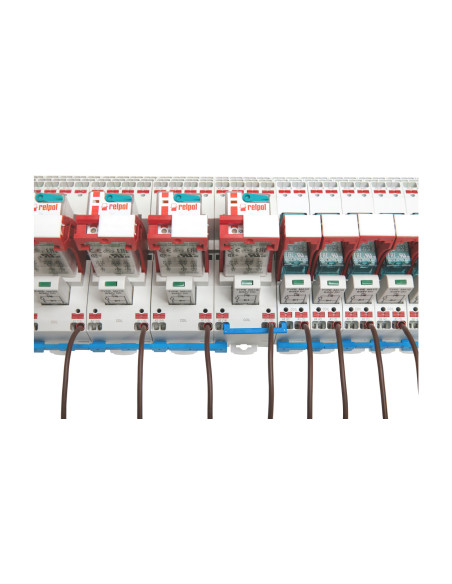

Akcesoria-nieograniczone możliwości mostkowania wspólnych sygnałów:

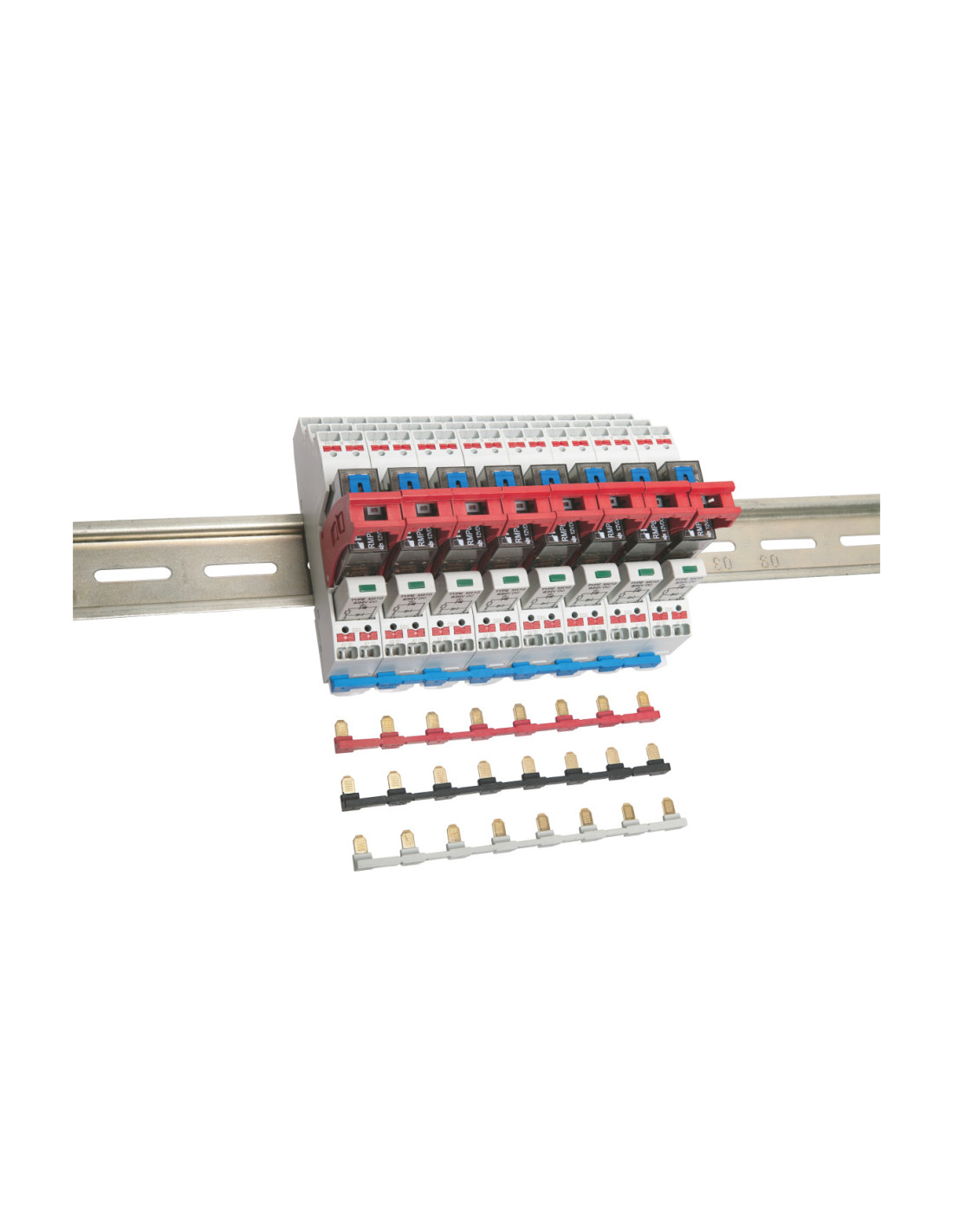

Złącza 8-polowe ZGZP4-8: nieograniczone możliwości konfiguracji i połączeń(mostkowanie: A1, A2, A1 i A2 równocześnie), szybkie, bezpieczne i łatwe rozprowadzanie zasilania cewek. ZGZP80-8 GY szary , ZGZP80-8 BK czarny , ZGZP80-8 RD czerwony , ZGZP80-8 BE niebieski
Złącza 2-polowe ZGZP80-2: swobodne mostkowanie wspólnych potencjałów zasilania oraz zacisków po stronie zestyków, tworzenie równoległych połączeń wyjść w systemach redundatnych. ZGZP80-2 szary , ZGZP80-2BK czarny , ZGZP80-2RD czerwony , ZGZP80-2BE niebieski
Zworki 2-polowe ZGZP-2: połączenia równoległe sąsiednich torów w jednym gnieździe GZP80 lub GZP4 bez dodatkowego okablowania. ZGZP-2 GY szary , ZGZP-2 BK czarny , ZGZP-2 RD czerwony , ZGZP-2 BE niebieski Zastosowanie zworek ZGZP-2 w gniazdach GZP80 i przekaźnikach interfejsowych serii PI85, PI85P z gniazdami G2P80, zwiększa obciążalność toru prądowego z 12A do 16A.
- Producent: RELPOL
- SKU: 0001-00015-20184
- Number referencyjny: 864993
- Kod EAN: 5900005274251
- CN: 85364190
- Rodzaj połączenia elektrycznego: Zacisk sprężynowy
- Tryb przełączania napędu: Monostabilny
- Polaryzacja napędu: Niespolaryzowany
- Z odłączalnymi zaciskami: Nie
- Kompletny z gniazdem: Tak
- Rodzaj styku: Podwójny
- Z wymuszonym prowadzeniem styku: Nie
- Rodzaj napięcia sterowania: DC
- Stopień ochrony (IP): IP20
- Głębokość [mm]: 75,8
- Wysokość [mm]: 97
- Liczba styków przełącznych: 1
- Znamionowe napięcie sterowania Us dla DC [V]: 24
- Szerokość [mm]: 15,9
