Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 200/5.
Moc 1,5 VA.
Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

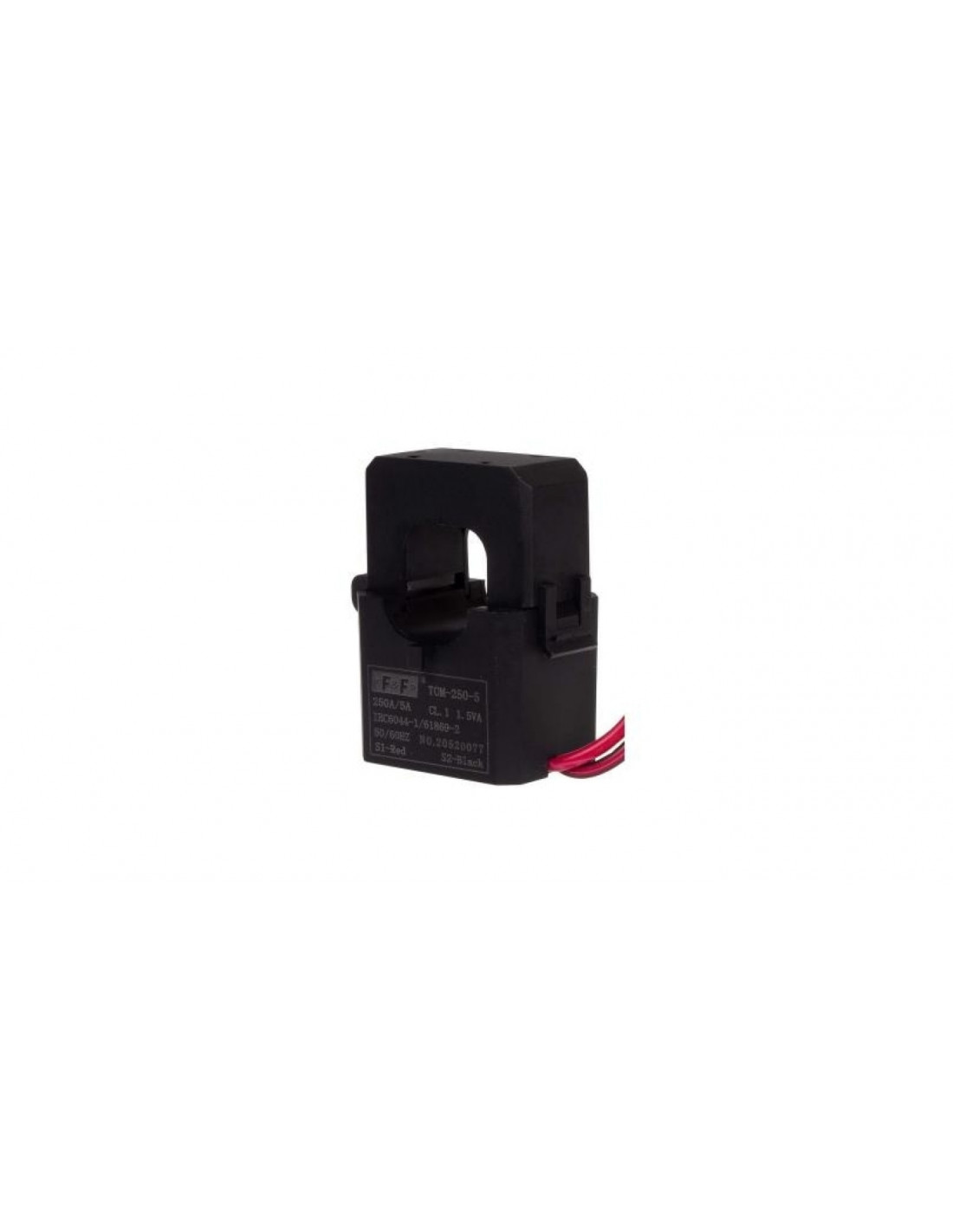

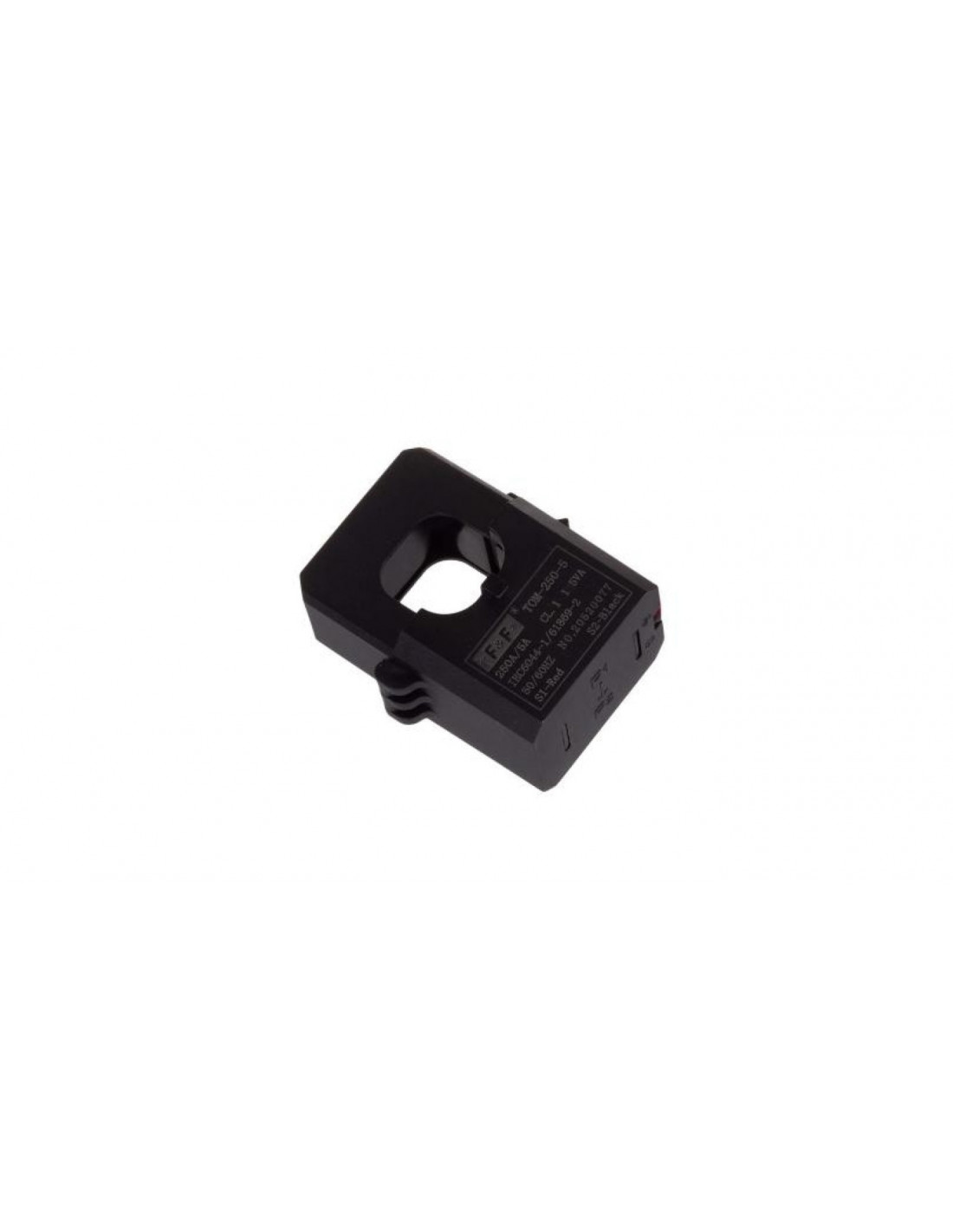

Zasada działania miniaturowego przekładnika prądowego z otwieranym rdzeniem TOM-200
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony ; IPm - prąd wtórny mierzony.
UWAGA
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
- Producent: F&F
- SKU: 0001-00015-92917
- Number referencyjny: TOM-200-5
- Kod EAN: 5902431674094
- CN: 85043129
- PKWiU: 27.11.42.0
- Średnica przepustu [mm]: 22
- Szerokość przepustu [mm]: 23
- Wysokość przepustu [mm]: 24
- Znamionowa wtórna moc pozorna [VA]: 1.5000
- Klasa dokładności: 1
- Model: Montaż powierzchniowy
