Jednofazowy.
Z otwieranym rdzeniem.
Przekładnia 600/5.
Moc 1,5 VA.
Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości , przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

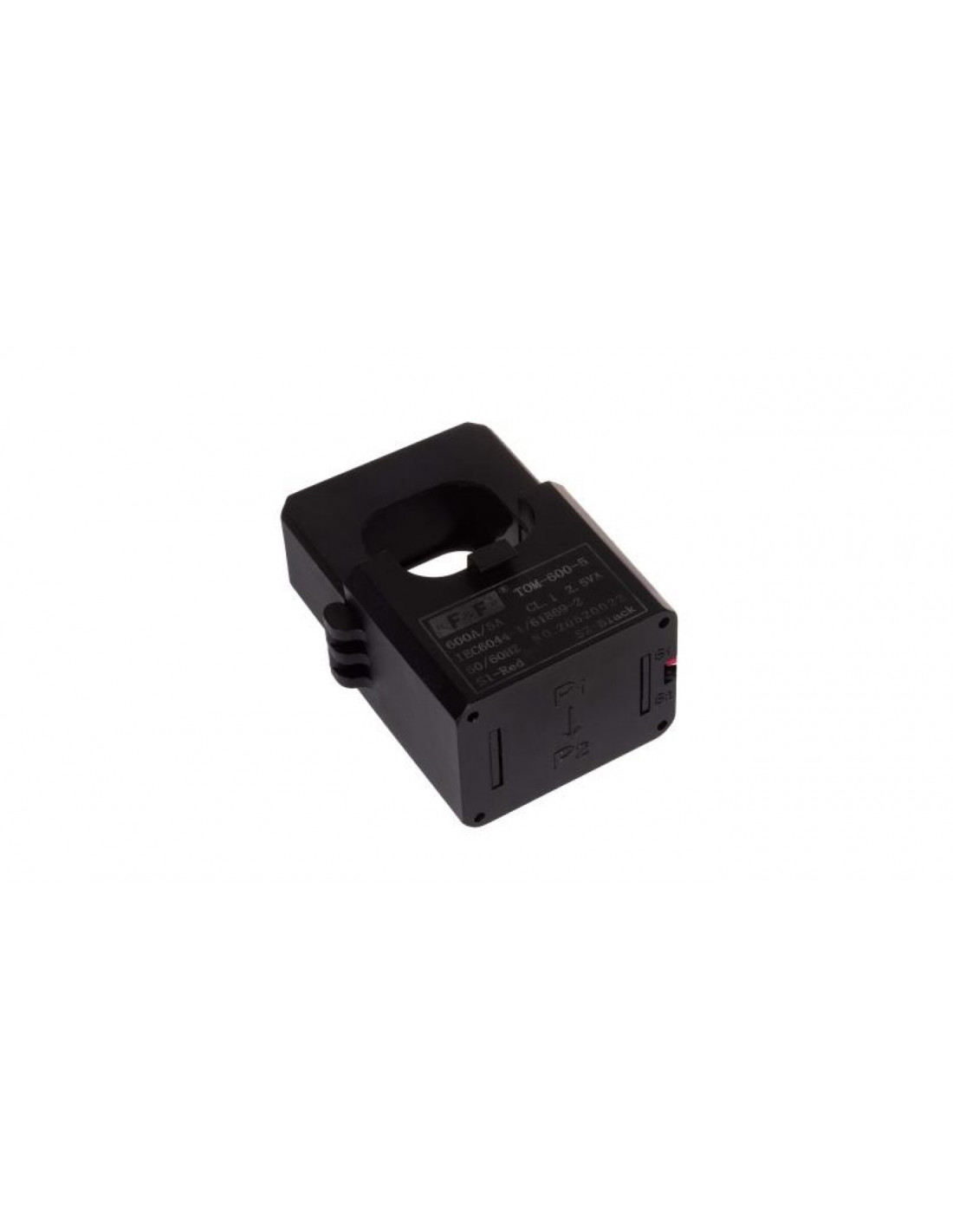

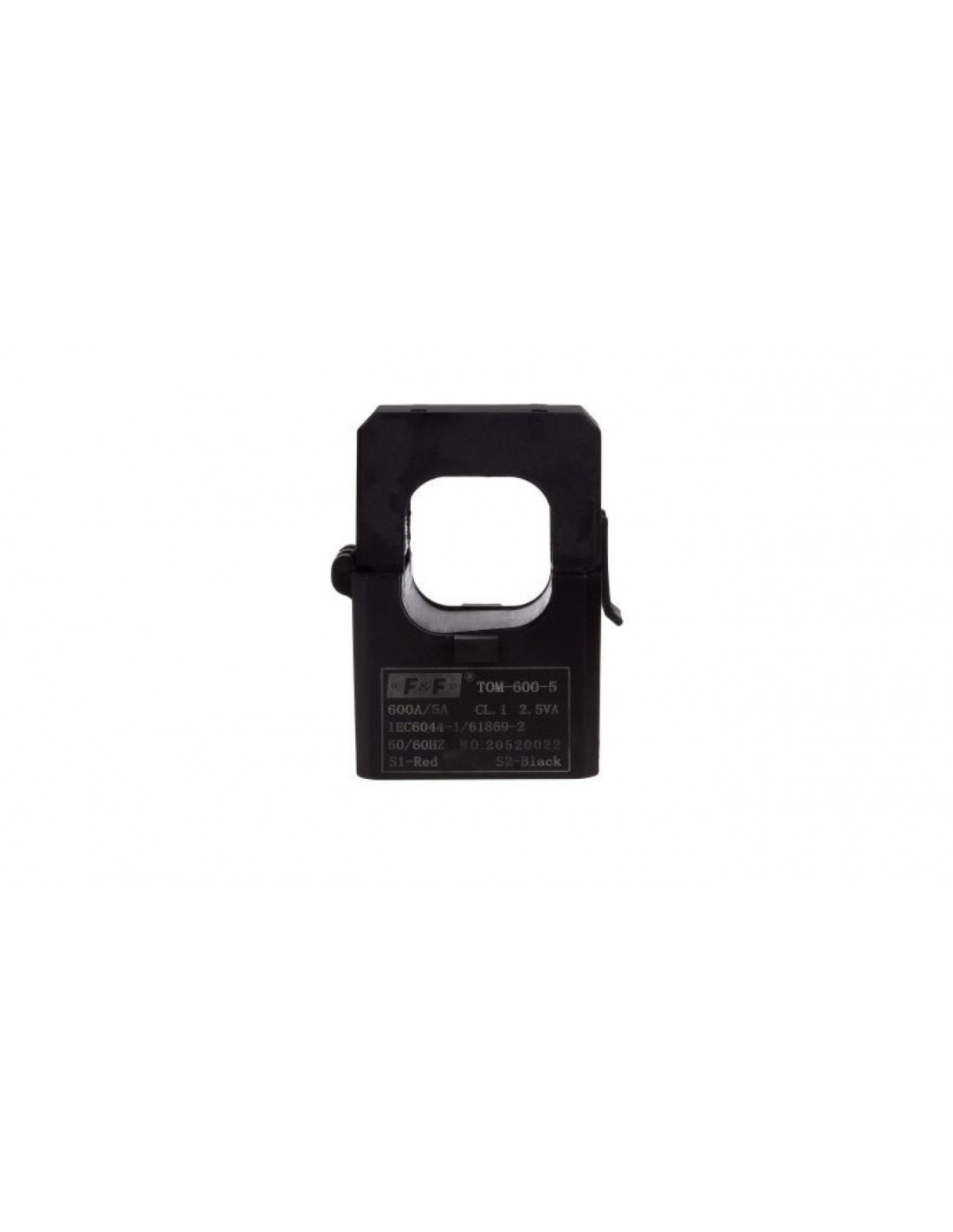

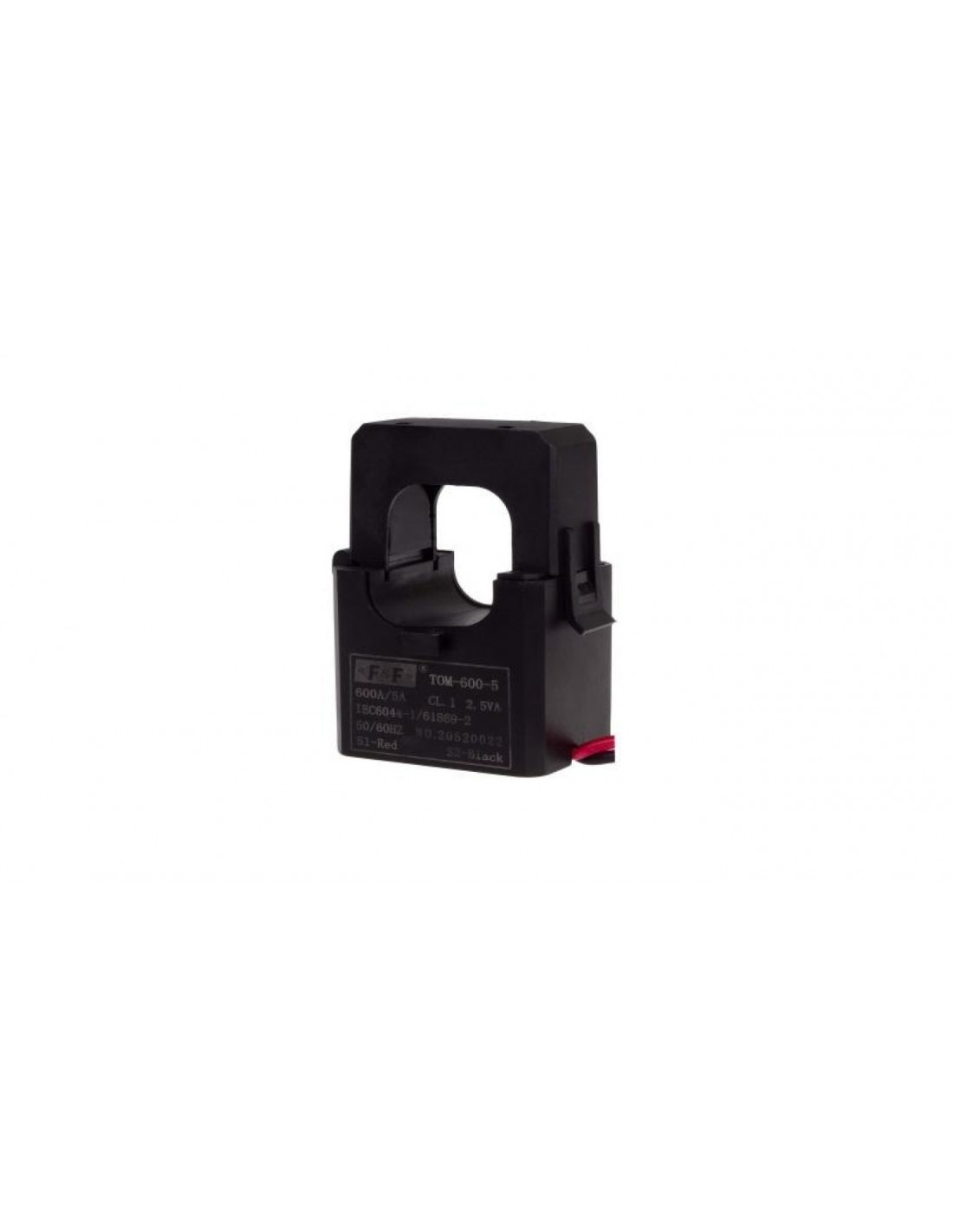

Jak działa miniaturowy przekładnik prądowy z otwieranym rdzeniem TOM-600
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2). Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą. Jest to przekładnia prądowa : IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony ; IPm - prąd wtórny mierzony.
UWAGA
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm². Zalecane uziemienie zacisku S2. Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).
- Producent: F&F
- SKU: 0001-00016-35567
- Number referencyjny: TOM-600-5
- Kod EAN: 5902431674131
- CN: 85043129
- PKWiU: 27.11.42.0
- Średnica przepustu [mm]: 32
- Szerokość przepustu [mm]: 34
- Wysokość przepustu [mm]: 36
- Znamionowa wtórna moc pozorna [VA]: 1.5000
- Klasa dokładności: 1
