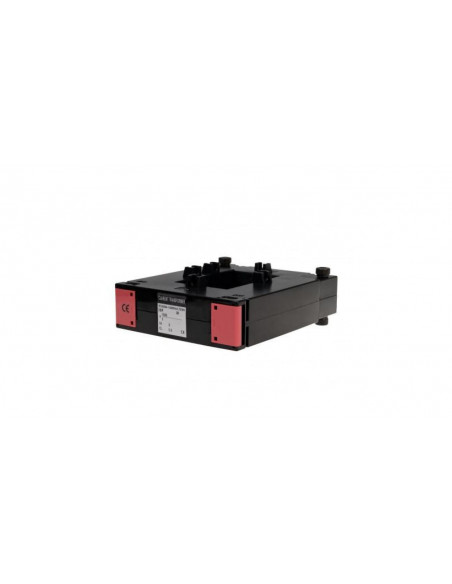

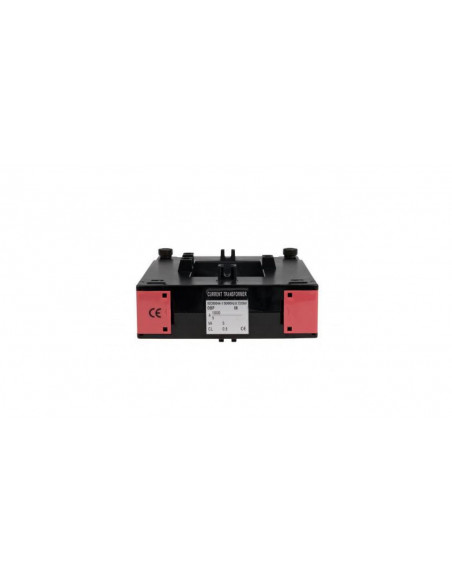

Przekładnik prądowy jednofazowy z otwieranym rdzeniem TO-1600

Jednofazowy.
Z otwieranym rdzeniem .
Przekładnia 1600/5.
Moc 5 VA.

Przekładniki prądowe proporcjonalnie zmieniają duże natężenia prądu na niższe wartości , przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Działanie jednofazowego przekładnika prądowego z otwieranym rdzeniem TO-1600

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni . Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.


Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

• Producent: F&F
• SKU: 0001-00018-48816
• Number referencyjny: TO-1600
• Kod EAN: 5902431675442
• Klasa dokładności: 0.5000
• Skalibrowany: Tak
• Model: Przekładnik z dzielonym rdzeniem
