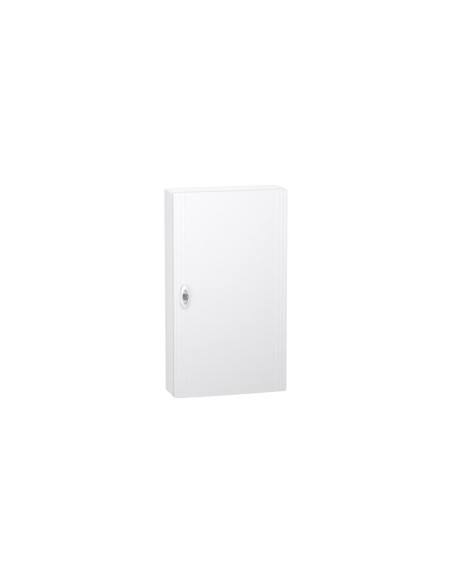

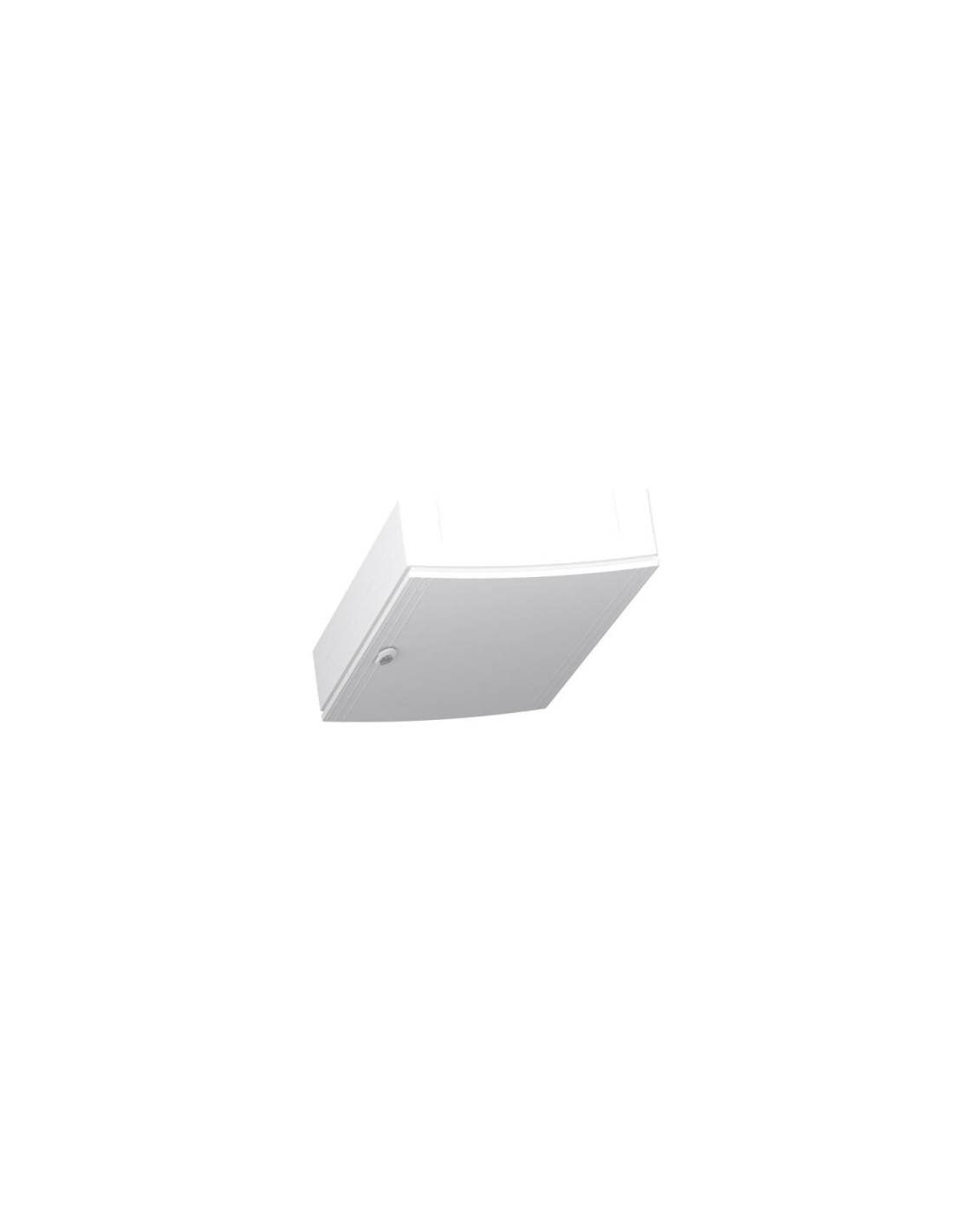

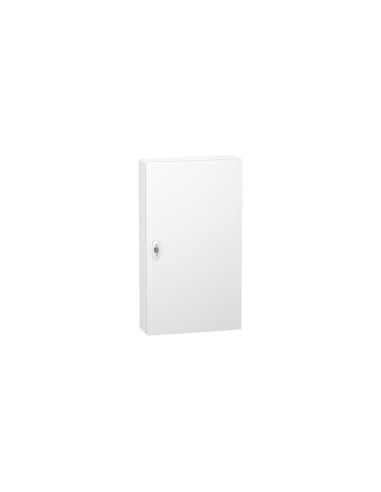

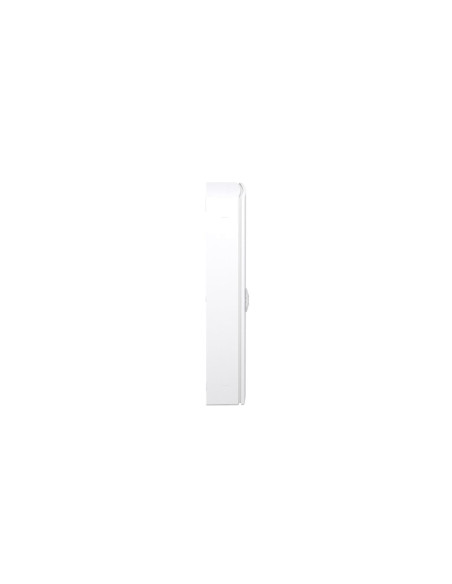

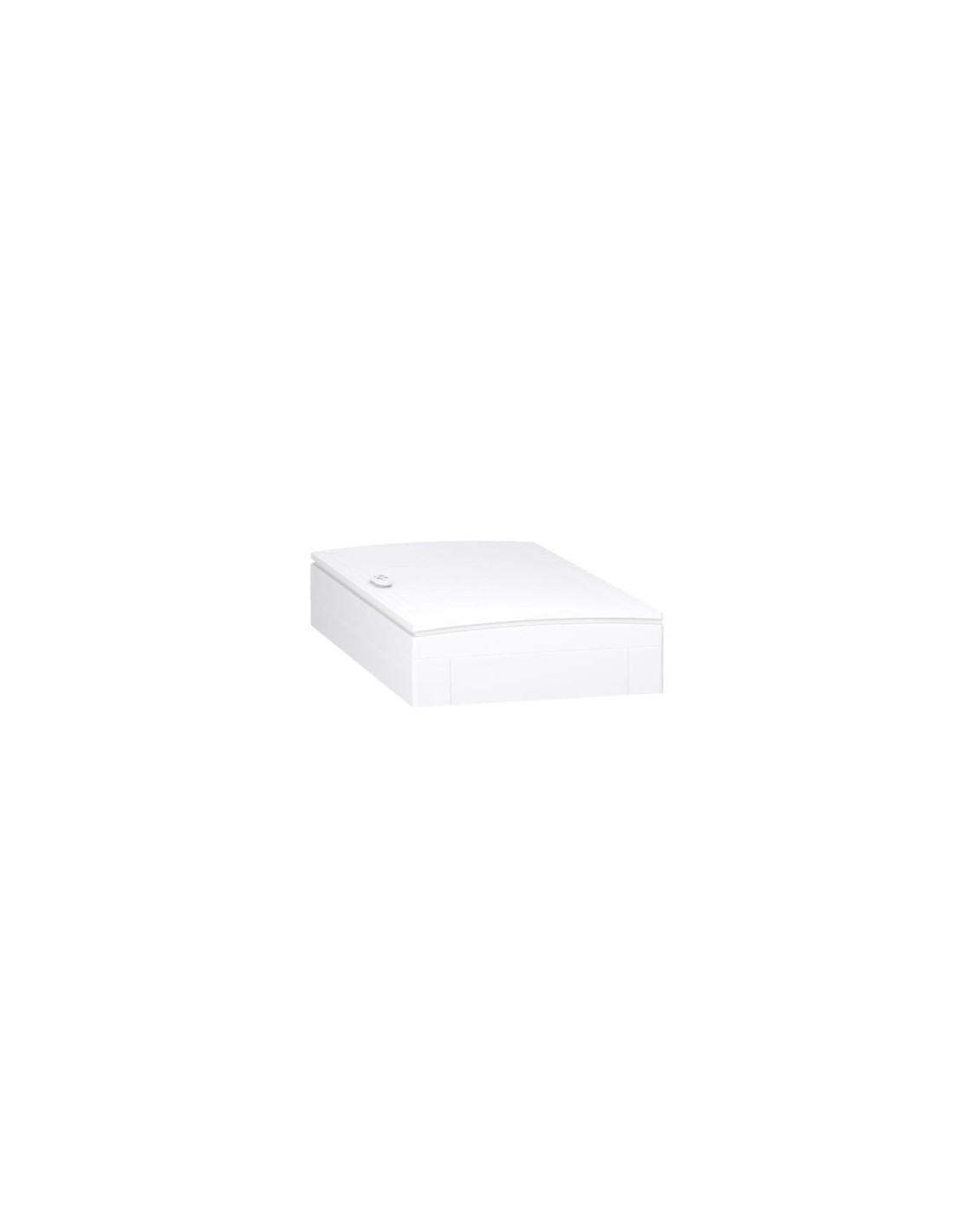

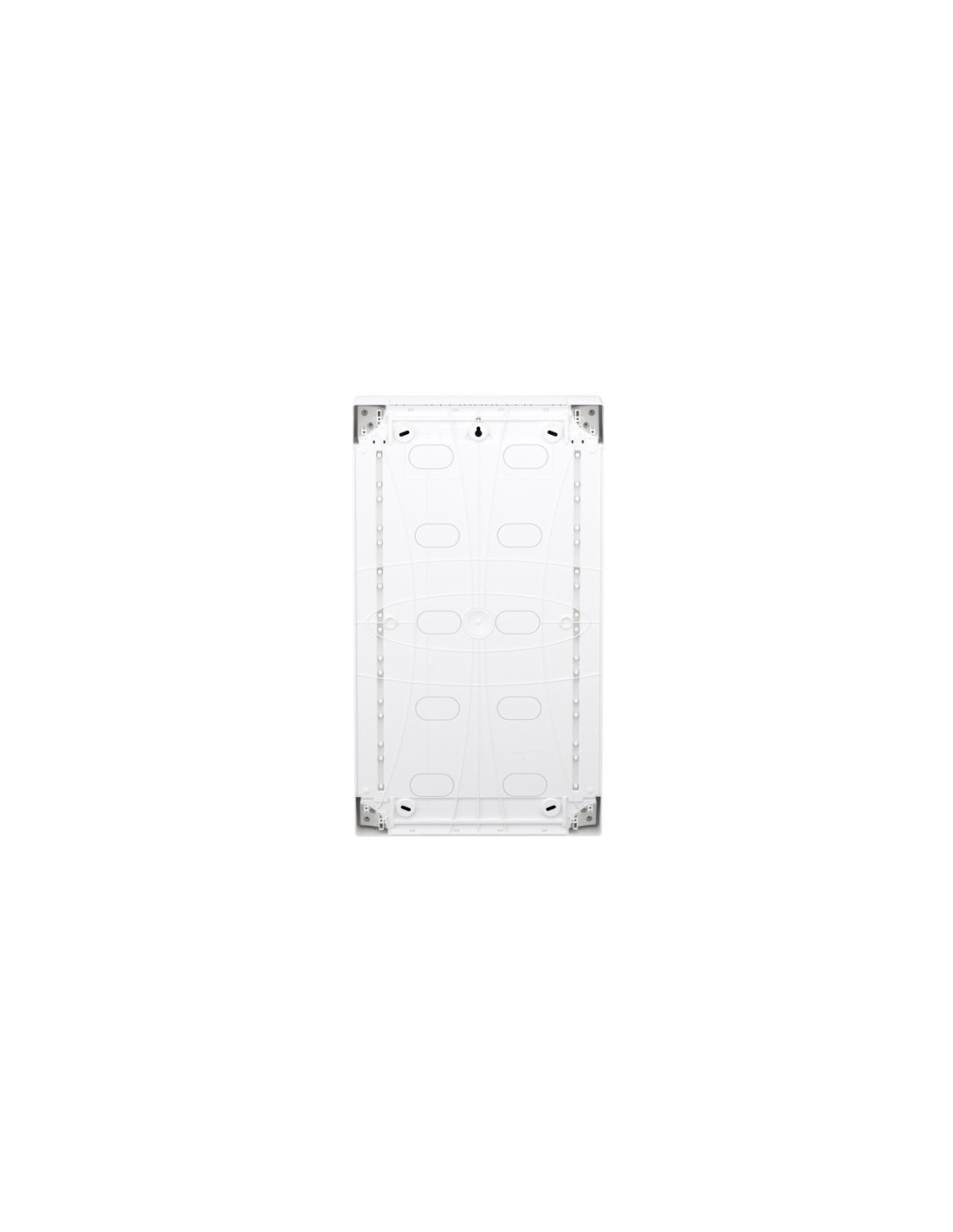

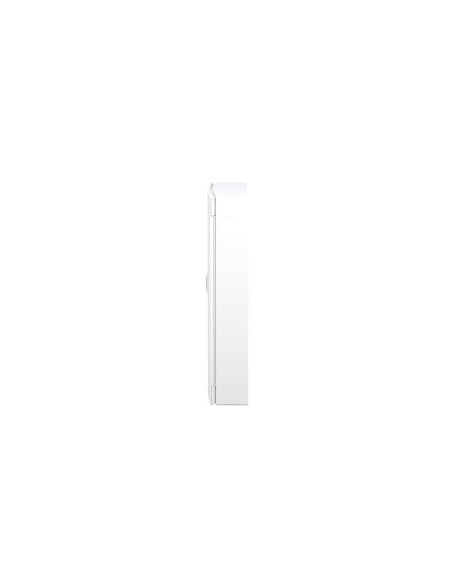

Montowana natynkowo obudowa PrismaSeT XS. Ta obudowa z tworzywa sztucznego składa się z 4 rzędów po 18 modułów 18 mm. Jest przystosowana do wszystkich typów rozdzielnic modułowych. Obudowa dedykowana jest do montażu wewnątrz pomieszczeń. Stopień ochrony IP to drzwi zamknięte IP40. Jest wyposażona w zwykłe drzwi. Kolor obudowy, płyty czołowej i drzwi jest biały (RAL 9003). Gotowa do użycia, jest przeznaczona do użytku w sektorach mieszkalnych i usługowych. Opracowana dla elektryków, zapewniając ergonomię i elastyczność instalacji. Kable mogą być wprowadzane przez górną lub dolną część obudowy za pomocą zdejmowanych płyt wprowadzeniowych. Umożliwia wprowadzenie kabli, rury lub instalacji. Wyposażona jest w 1 płytę tylną i 4 szyny DIN. Szyny są zdejmowane i ułatwiają okablowanie i konserwację. Jest wyposażona w 1 uziemienie i 1 neutralny blok zacisków. Blok zacisków uziemiających zapewnia 44 wyjścia (2x(11x16mm² + 11x10mm²)). Neutralny blok zacisków zapewnia 40 wyjść (8x(16mm² + 10mm²) + 3x 4x (16mm² + 10mm²)). Wyposażowna w 4 etykiety identyfikacyjne, 4 ochraniacze etykiet, 1 płytkę zaślepiającą i osprzęt do mocowania okablowania. Klasa izolacji elektrycznej to Klasa II. Napięcie izolacji znamionowej Ui wynosi 400V. Kategoria przepięciowa to II. Prąd znamionowy ln wynosi do 125A. Straty mocy wynoszą 64W. Zgodna z normami IEC 60670-1 i 24, IEC 61439-1 i 3. Całkowite wymiary to (szer.) 426mm x (wys.) 750mm x (gł.) 145mm. Waga wynosi 5,700 kg. Obudowa i osłona przednia wykonane są z technoplastiku. Tylna część i drzwi wykonane są z technoplastiku. Odporność tworzywa sztucznego na płomienie i nienormalne ciepło wynosi 650°C dla obudowy, osłony przedniej, płyty tylnej i drzwi. Stopień ochrony IK to IK09 z zamkniętymi drzwiami. Temperatura pracy wynosi od -25°C do 60°C.
- Producent: Schneider
- SKU: 0001-00018-47509
- Number referencyjny: LVSXQ418
- Kod EAN: 3606482041219
- PKWiU: 27.12.40.0
- Stopień ochrony (IP): IP40
- Sposób montażu: Montaż powierzchniowy
- Kolor: Biały
- Materiał obudowy: Tworzywo sztuczne
- Z płytą montażową: Nie
- Szyna DIN: Tak
- Rodzaj pokrywy: Zamknięte
- Z pokrywą transparentną: Nie
- Rodzaj drzwi: Nieprzezroczyste
- Wysokość [mm]: 750
- Głębokość [mm]: 145
- Szerokość [mm]: 426
- Głębokość wbudowania [mm]: 124
- Numer RAL: 9003
- Szerokość wyrażona liczbą modułów: 18
- Liczba rzędów: 4
