Przełącznik trójpołożeniowy zwany także przełącznikiem schodowym jest elementem aparatury modułowej wykorzystywanym do budowy instalacji elektrycznych. Łącznik posiada trzy położenia dźwigni, dwie skrajne o wyprowadzonych połączeniach oraz jedno umiejscowione w środku oznaczone zerem. Element staje się niezwykle przydatny wtedy gdy zależy nam na realizacji dwóch zadań instalacji elektrycznej było realizowane za pośrednictwem jednego łącznika.
Przykładem zastosowanie może być realizacja oświetlenia w dzień, noc lub zupełnie wyłączone.

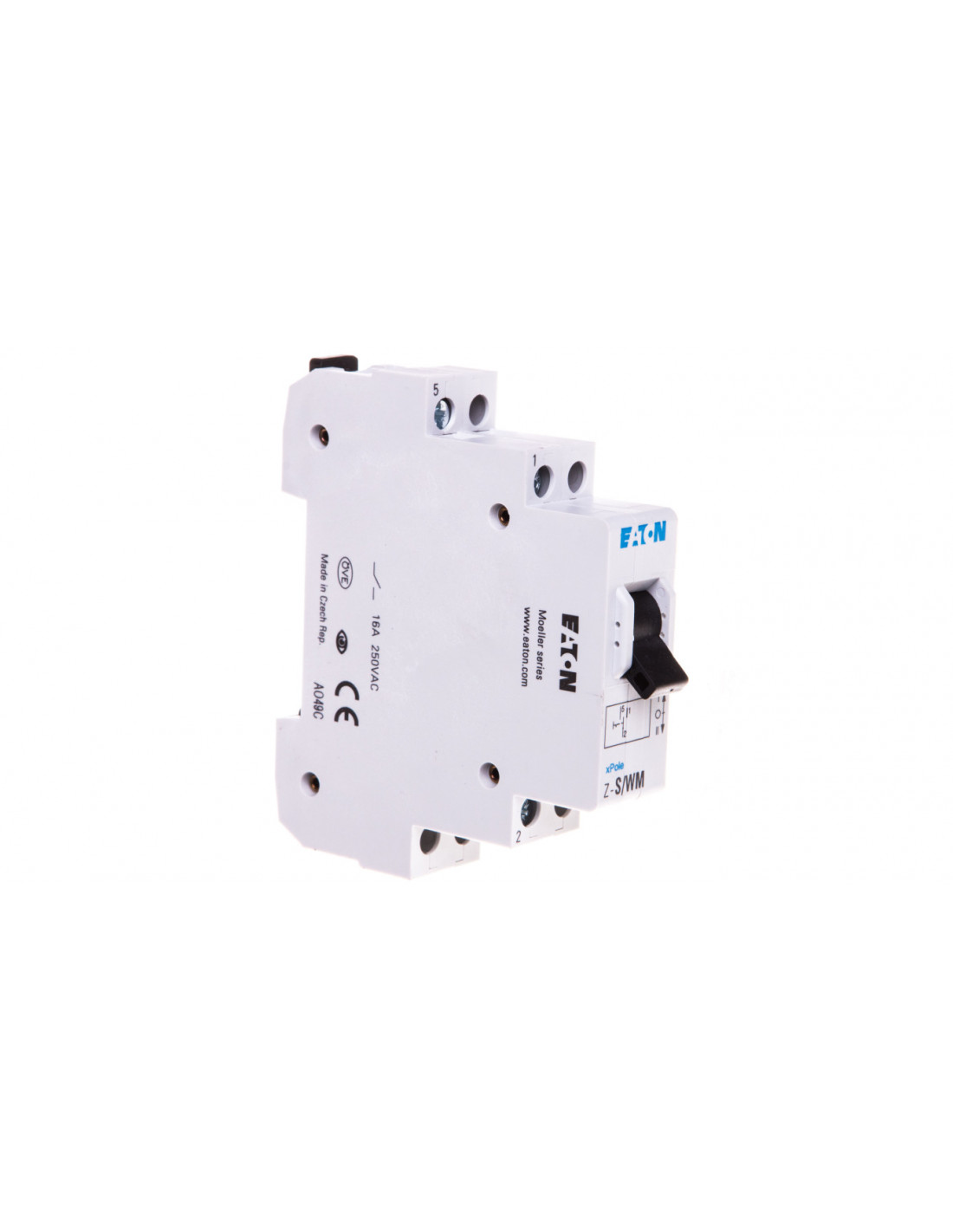

Przełącznik o symbolu Z-S/WM 248345 firmy Eaton realizuje tego typu rozwiązanie. Przełącznik wykonany został na prąd znamionowy 16A i napięcie 230V AC. Element montowany jest na szynie montażowej TH35 i zajmuje szerokość jednego modułu. Przekroje przewodów jakie możemy podłączyć do danego aparatu muszą zawierać się w przedziale od 1 do 10mm2. Produkt sprzedawany jest na pojedyncze sztuki.
- Producent: EATON
- SKU: 1115-252AA-KM008
- Number referencyjny: 248345
- Kod EAN: 4015082483456
- EAN: 4015082483456
- Funkcja przełączająca: Łącznik schodowy
- Głębokość wbudowania [mm]: 80
- Jednostka: szt.
- Kod_producenta: 248345
- Kolor klosza: Nie dotyczy
- Liczba styków przełącznych: 1
- Prąd znamionowy [A]: 16
- Rodzaj napięcia: AC
- Seria: Z-S
- Stopień ochrony (IP): IP40
- Szerokość wyrażona liczbą modułów: 1
- Trzonek źródła światła: Nie dotyczy
- Wymuszone otwarcie styków (zgodnie z DIN VDE 0113): Nie
- Wytrzymałość zwarciowa (Icw) [kA]: 10
- Z lampką sygnalizacyjną: Nie
- Znamionowa zdolność zwarciowa [kA]: 20
- Źródło światła: Nie dotyczy
