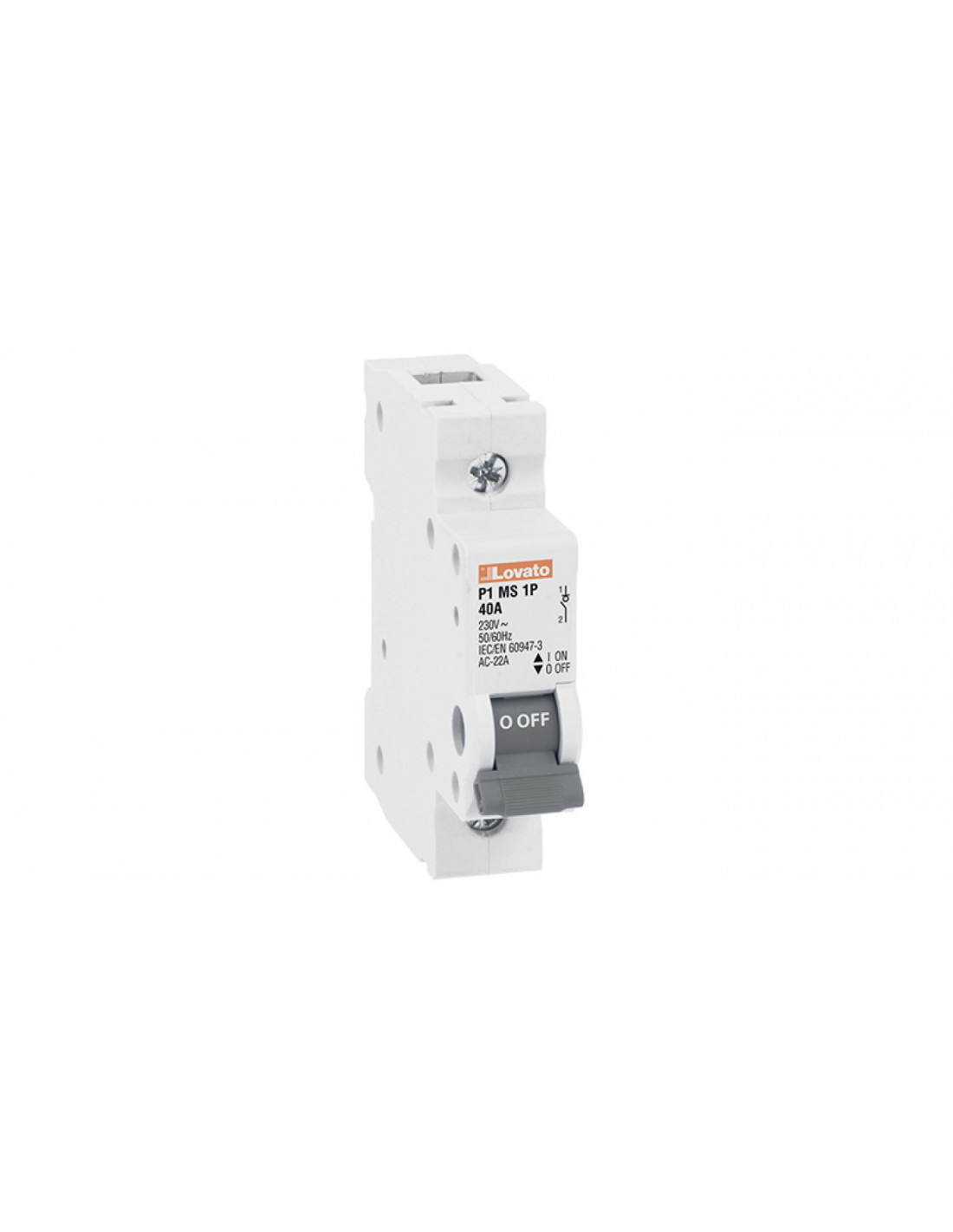

Modułowe rozłączniki izolacyjne stosowane są głównie do rozłączania i izolacji obwodów zasilania. Urządzenia te można stosować również do sterowania różnego typu obciążeniem rezystancyjnym i indukcyjnym.
Główne cechy:
– prąd znamionowy In wg IEC: 32, 40, 63, 100 i 125A
– szerokość jednego pola: 17.5mm
– czytelne wskazanie statusu styków
– szerokie zaciski umożliwiające łatwe okablowanie
– dostępne zestyki pomocnicze montowane po lewej stronie rozłącznika i mechanizm blokujący dźwignię
– montaż na szynie DIN 35mm (IEC/EN/BS 60715).
Charakterystyka robocza
– kategoria użytkowania: AC-22A
– znamionowe napięcie izolacji Ui wg IEC: 1000V
– znamionowe napięcie udarowe Uimp wg IEC: 4kV
– znamionowe napięcie pracy Ue wg IEC: 1P 230...240V; 2P, 3P, 4P 400...440V
– znamionowy prąd udarowy Icw wg IEC: 12 x Ie (przez 1 sekundę).
Certyfikaty i zgodności
Certyfikaty: TUV-Rheinland, EAC.
Zgodne z normami: IEC/EN/BS 60947-3.
- Producent: LOVATO
- SKU: 0001-00015-35767
- Number referencyjny: P1MS1P125
- Kod EAN: 8013975267271
- CN: 8536201000
- PKWiU: 27.12.22.0
- Odpowiedni do montażu płaskiego: Tak
- Rodzaj elementu przełączającego: Dźwignia
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Odpowiedni do instalacji w tablicach rozdzielczych: Tak
- Opcjonalny napęd silnikowy: Nie
- Jako rozłącznik serwisowy: Tak
- Jako wyłącznik awaryjny: Nie
- Opcjonalny wyzwalacz napięciowy: Nie
- Liczba biegunów: 1
- Znamionowy prąd ciągły Iu [A]: 125
- Maksymalne znamionowe napięcie pracy Ue AC [V]: 1000
