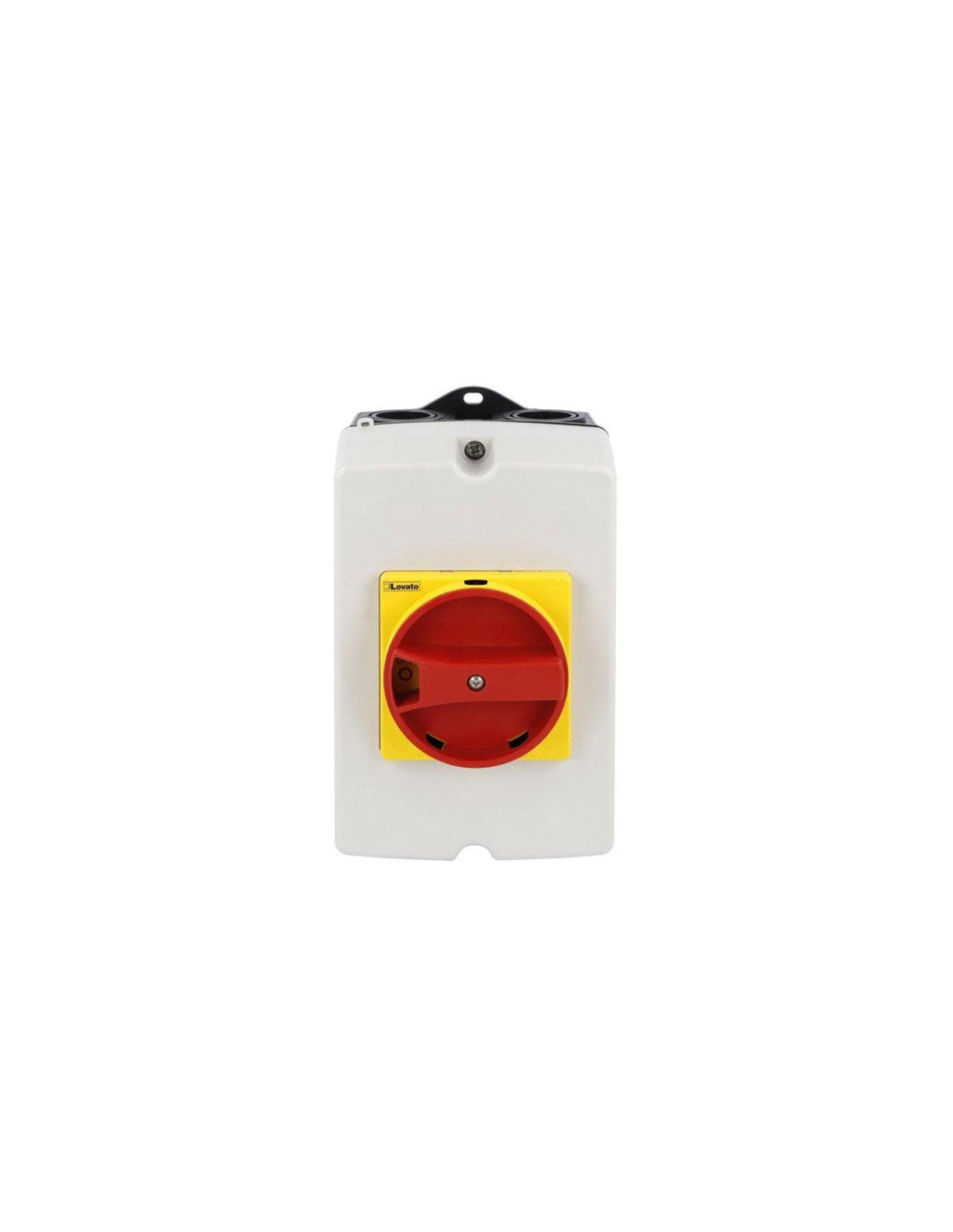

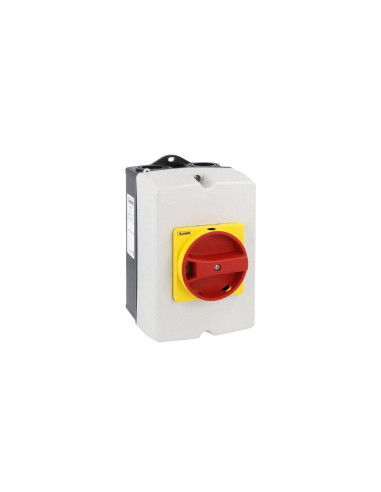

Rozłącznik izolacyjny 3P 40A, w obudowie z tworzywa sztucznego, pokrętło żółto/czerwone.
Charakterystyka ogólna
– obudowy wykonane z ABS
– by stworzyć wersje czteropolowe 4P, należy dodać czwarte pole GAX42...A do odpowiedniej wersji 3 polowej
– pokrętła blokowane kłódką
– możliwość plombowania obudowy
– moment obrotowy dokręcania (śruby pokrywy):
• GAZ016...GAZ040...: 1,3Nm/16lb.in
• inne typy: 1,5Nm/13lb.in
– stopień ochrony: IP65
– wejścia przewodów:
• GAZ016..., GAZ040... przetłoczenia PG16/M25 i PG13,5/M20
• GAZ063SA...GAZ100... przetłoczenia PG16/M25 i PG29/M32
• GAZ125..., GAZ160... gładka powierzchnia do nawiercenia przez Klienta..
– możliwość zamontowania akcesoriów:
• GAX30 do zachowania ciągłości przewodów ekranowanych (np. przy przemiennikach częstotliwości)
• GAZ016...GAZ040..: 1 bloku zestyków pomocniczych po prawej stronie i 1 po lewej stronie rozłącznika, jeśli nie zamontowano już czwartego pola
• inne typy: 2 bloki zestyków pomocniczych po prawej stronie i 2 po lewej stronie rozłącznika, jeśli nie zamontowano już czwartego pola
• GAZ125...GAZ160...: jeśli jest wymagany zacisk uziemienia lub neutralny GAX3... to należy nabyć je osobno;
Certyfikaty: EAC.
Zgodne z normami: IEC/EN/BS 60947-3, IEC/EN/BS 60947-1.
- Producent: LOVATO
- SKU: 0001-00012-24029
- Number referencyjny: GAZ040
- Kod EAN: 8013975178317
- CN: 8536508000
- PKWiU: 27.33.11.0
- Stopień ochrony (IP) części czołowej: IP65
- Jako rozłącznik główny: Tak
- Budowa urządzenia: Kompletne urządzenie w obudowie
- Odpowiedni do montażu płaskiego: Tak
- Rodzaj elementu przełączającego: Pokrętło
- Z mechanizmem ryglującym: Tak
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Odpowiedni do instalacji w tablicach rozdzielczych: Nie
- Opcjonalny napęd silnikowy: Nie
- Odpowiedni do montażu pośredniego: Nie
- Wbudowany napęd silnikowy: Nie
- Jako rozłącznik kompaktowy: Nie
- Jako rozłącznik serwisowy: Tak
- Jako rozłącznik bezpieczeństwa: Nie
- Opcjonalny wyzwalacz napięciowy: Nie
- Odpowiedni do montażu czołowego 4-otwory: Nie
- Odpowiedni do montażu czołowego centralnie: Nie
- Liczba biegunów: 3
- Znamionowy prąd ciągły Iu [A]: 40
- Liczba styków pomocniczych rozwiernych: 0
- Liczba styków pomocniczych zwiernych: 0
- Liczba styków pomocniczych przełącznych: 0
- Maksymalne znamionowe napięcie pracy Ue AC [V]: 690
- Znamionowa moc pracy dla AC-23, 400 V [kW]: 18.5000
- Znamionowy warunkowy prąd zwarciowy Iq [kA]: 10
