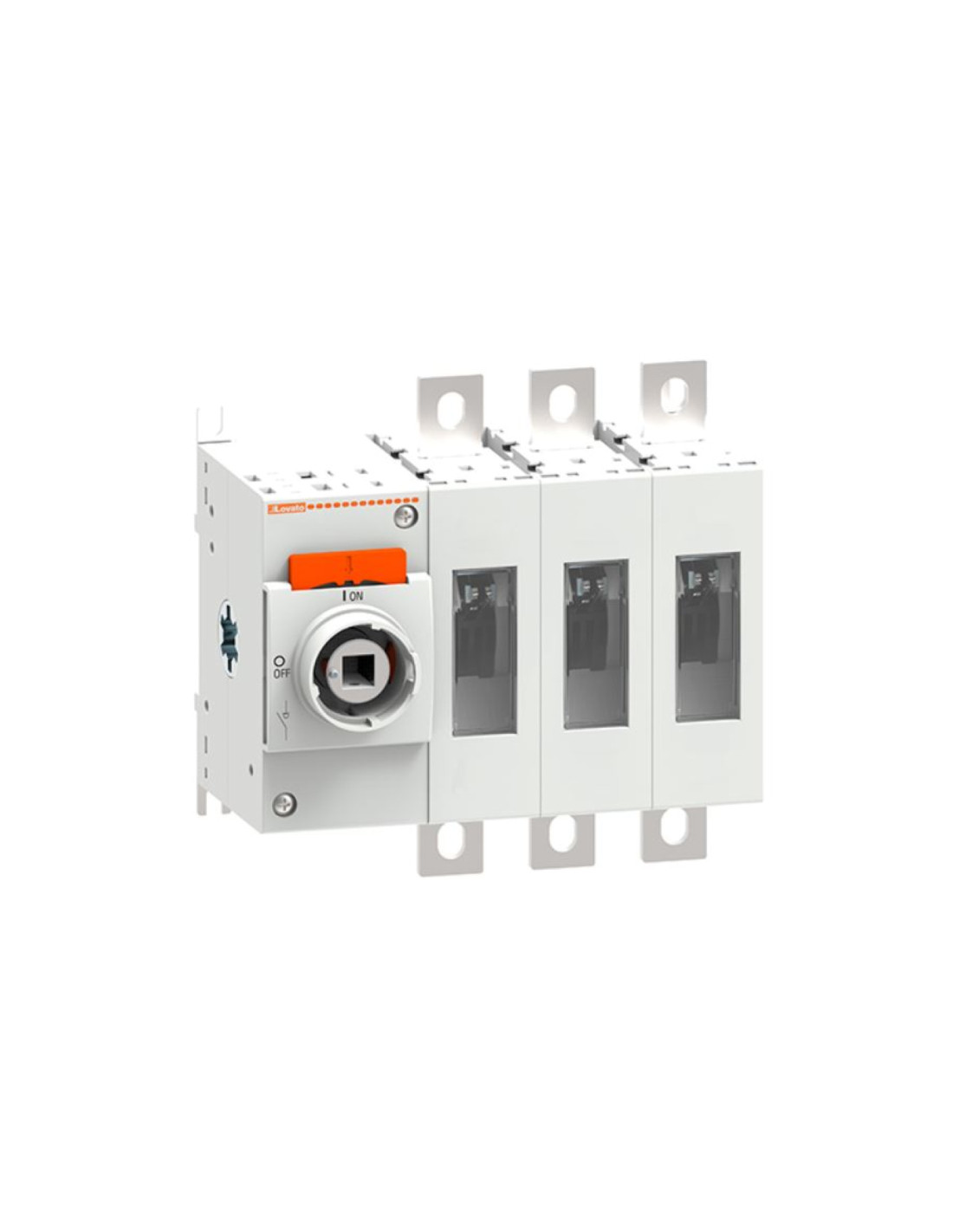

ROZŁĄCZNIK IZOLACYJNY 0-1, 3 POLOWY, BEZ POKRĘTŁA, 160A (ITH/AC21A), 160A (IE/AC22A i AC23A)
Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).
Przełączanie bezpośrednie - należy zamontować pokrętło: GLX61DB (czarne) lub GLX61D (żółto/czerwone)
Przełączanie na drzwiach szafy - należy zamontować pokrętło: GLX61B (czarne) lub GLX61 (żółto/czerwone) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).
W celu otrzymania wersji 4-polowej należy zamontować z boku rozłącznika 4-pole GLX420315.
Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.
Podstawowe dane techniczne:
Znamionowe napięcie izolacji Ui: 1 000 V
Znamionowe napięcie udarowe Uimp: 12 kV
Znamionowa moc robocza AC23A: 90 kW przy 400 VAC, 134 kW przy 690 VAC
Zdolność załączania AC23A: 1 600 A przy 400 VAC
Zdolność wyłączania AC23A: 1 280 A przy 400 VAC
Trwałość mechaniczna: 20 000 cykli
Montaż: na płycie przy pomocy śrub lub na szynie DIN 35 mm
Temperatura pracy: od -25 do +55 °C
Przekrój przewodów: min. 70 mm², maks. 185 mm²
- Producent: LOVATO
- SKU: 0004-00013-02236
- Number referencyjny: GL0160C1
- Kod EAN: 8013975228609
- CN: 8536508000
- PKWiU: 27.33.11.0
- Jako rozłącznik główny: Tak
- Odpowiedni do montażu płaskiego: Tak
- Rodzaj elementu przełączającego: Pokrętło
- Z mechanizmem ryglującym: Tak
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Odpowiedni do instalacji w tablicach rozdzielczych: Tak
- Opcjonalny napęd silnikowy: Nie
- Odpowiedni do montażu pośredniego: Nie
- Wbudowany napęd silnikowy: Nie
- Jako rozłącznik kompaktowy: Nie
- Jako rozłącznik serwisowy: Tak
- Jako rozłącznik bezpieczeństwa: Nie
- Jako wyłącznik awaryjny: Nie
- Opcjonalny wyzwalacz napięciowy: Nie
- Odpowiedni do montażu czołowego 4-otwory: Nie
- Odpowiedni do montażu czołowego centralnie: Nie
- Liczba biegunów: 3
- Znamionowy prąd ciągły Iu [A]: 160
- Liczba styków pomocniczych rozwiernych: 0
- Liczba styków pomocniczych zwiernych: 0
- Liczba styków pomocniczych przełącznych: 0
- Maksymalne znamionowe napięcie pracy Ue AC [V]: 690
- Znamionowa moc pracy dla AC-23, 400 V [kW]: 90
- Znamionowy warunkowy prąd zwarciowy Iq [kA]: 100
