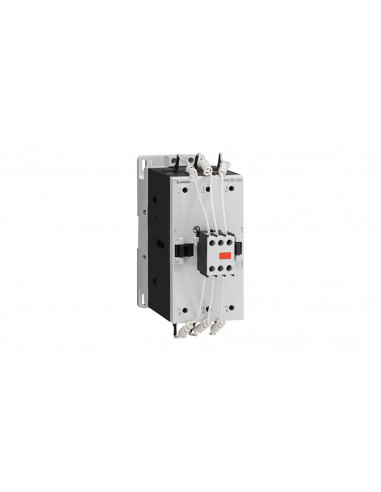

Stycznik do załączania baterii kondensatorów 60kVar przy 400VAC BFK9500A230

STYCZNIKI DO ZAŁĄCZANIA BATERII KONDENSATORÓW

Styczniki tego typu wyposażone są w zestyki wczesnego zadziałania. Ten specjalny typ zestyków ma za zadanie łączenie na bardzo krótki okres (2-3 ms w trakcie zamykania stycznika) rezystorów, które ograniczają prąd łączeniowy kondensatorów. Rezystory te są następnie wyłączane, gdy zamykanie stycznika zakończy się, a obciążalność prądowa przenoszona jest na zestyki główne. Przy tego rodzaju obwodzie możliwe jest znaczne zmniejszenie zużycia wszystkich komponentów systemu, a szczególnie bezpieczników i kondensatorów, co zapewnia przedłużony okres użytkowania i lepszą niezawodność działania. Styczniki te nadają się szczególnie do stosowania w bateriach do poprawy współczynnika mocy, ponieważ nie ma wówczas potrzeby używania ograniczników indukcyjnych jak i wyeliminowane zostaje źródło dodatkowego ciepła. W takim wypadku rozdzielnica może mieć bardziej kompaktowe wymiary. Wersję BFK produkcji LOVATO Electric zaprojektowano do przełączeń trójfazowych. Szczególną cechą tego typu stycznika są jego zestyki umożliwiające załączanie rezystorów ograniczających, które zamykają się jedynie na czas potrzebny do ograniczenia prądu udarowego, a następnie otwierają się, aby uniknąć ewentualnego przepływu prądów szczątkowych przez rezystory.

• Producent: LOVATO
• SKU: 0004-00013-21820
• Number referencyjny: BFK9500A230
• Kod EAN: 8013975243541
• CN: 8536508000
• PKWiU: 27.33.11.0
• Znamionowe napięcie sterowania Us dla AC 60 Hz [V]: 230
• Znamionowe napięcie sterowania Us dla AC 50 Hz [V]: 230
• Znamionowa moc bierna dla 400 V, 50 Hz [kvar]: 60
• Liczba styków głównych zwiernych: 3
• Liczba styków głównych rozwiernych: 0
• Liczba styków pomocniczych zwiernych: 0
• Liczba styków pomocniczych rozwiernych: 0
• Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
• Rodzaj napięcia sterowania: AC
