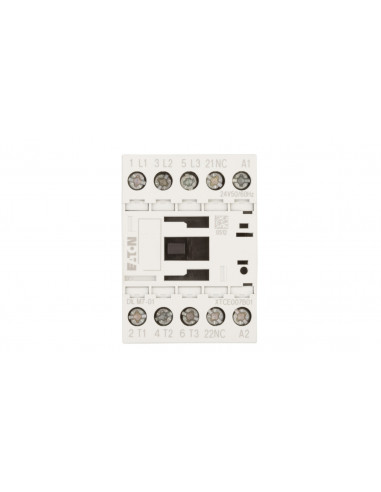

Stycznik mocy z serii DILM został zaprojektowany przez firmę EATON ELECTRIC, która specjalizuje się w rozwiązaniach pozwalających na efektywne zarządzanie zasilaniem elektrycznym, hydraulicznym oraz mechanicznym. Aparat może być stosowany w załączaniu instalacji oświetleniowych, grzewczych, transformatorów oraz systemów do kompensacji mocy biernej.
Stycznik został skonstruowany zgodnie z normą IEC/EN 60947-4-1, dzięki czemu działa skutecznie nawet przy małych wahaniach napięcia sieci. Urządzenie posiada 3 styki główne zwierne i 1 styk pomocniczy zwierny.
Aparat instaluje się na płycie montażowej za pomocą śrub mocujących. Co więcej, zaciski przyłączeniowe styków pomocniczych, cewek i przewodów głównych można montuje się przy użyciu wkrętaka Pozidriv wielkość 2. Zaciski cewek zostały umiejscowione na czołowej płycie urządzenia i dzięki temu nie przykrywają okablowania torów głównych.
Znamionowe napięcie sterowania Us w styczniku dla AC o częstotliwości 50 Hz i 60 Hz wynosi 24 V, a znamionowa moc pracy przy AC-3, 400 V jest równa 3 kW. Z kolei znamionowy prąd pracy Ie dla AC-1, 400 V ma wartość14 A, a dla Ac-3, 400 V jest to 7 A.
- Producent: EATON
- SKU: 1115-821AA-KM008
- Number referencyjny: 276589
- Kod EAN: 4015082765897
- EAN: 4015082765897
- Jednostka: szt.
- Kod_producenta: 276589
- Liczba styków głównych zwiernych: 3
- Liczba styków pomocniczych rozwiernych: 1
- Rodzaj napięcia sterowniczego: AC
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Seria: DILM
- Wersja modułowa: Nie
- Znamionowa moc pracy przy AC-3, 400 V [kW]: 3
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 24
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 24
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do: 24
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od: 24
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]: 14
- Znamionowy prąd pracy Ie przy AC-3, 400 V [A]: 7
