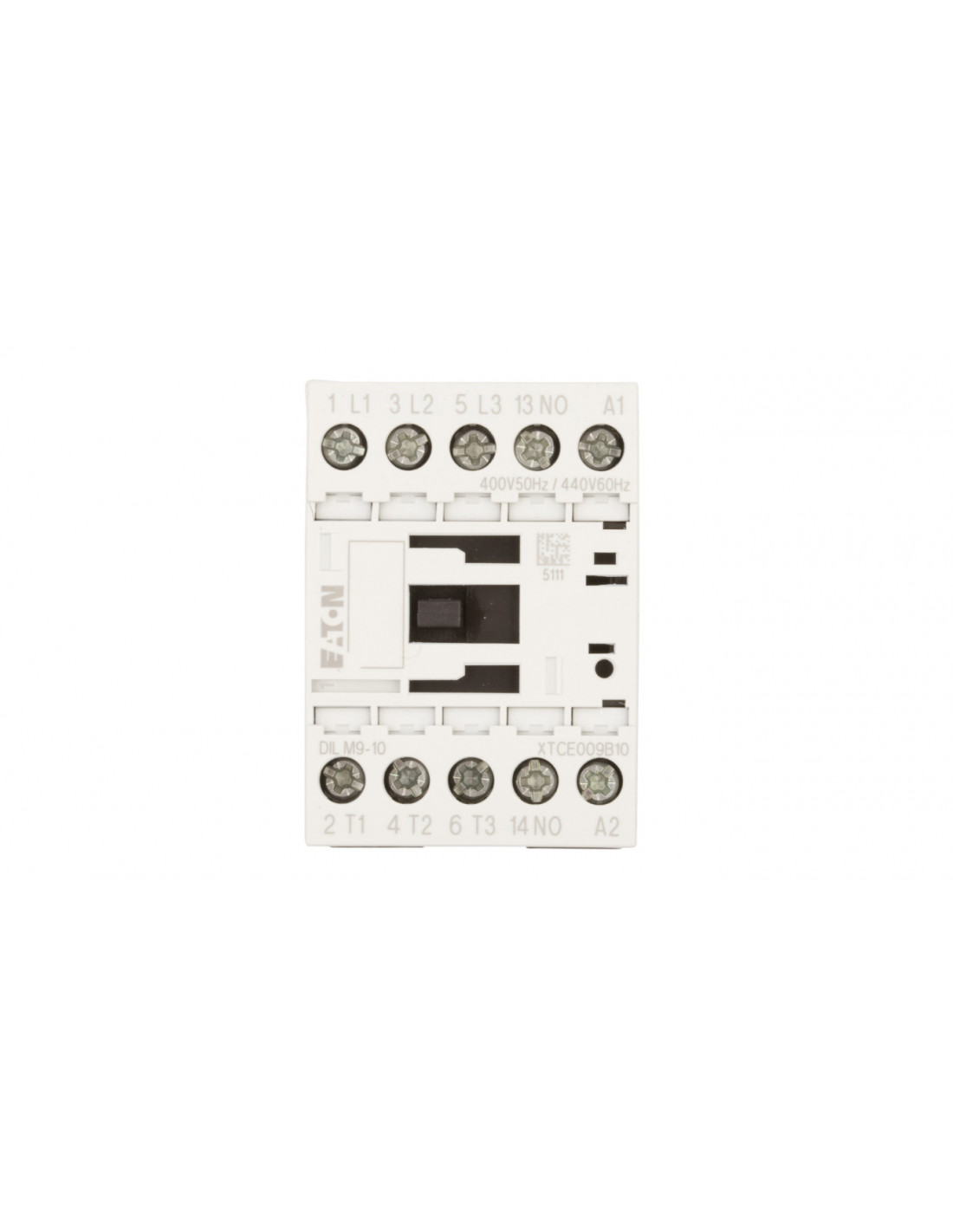

Stycznik mocy jest urządzeniem specjalistycznym, które służy do załączania transformatorów, instalacji grzewczych, oświetleniowych, a także do załączania systemów do kompensacji mocy biernej. Aparat został skonstruowany zgodnie z normą IEC/EN 60947-4-1, która gwarantuje skuteczne działanie nawet przy małych wahaniach napięcia sieci.
Stycznik jest instalowany na płycie montażowej przy użyciu śrub mocujących. Ponadto, zaciski przyłączeniowe wszystkich styków pomocniczych i cewek oraz przewodów głównych zostały dopasowane do wkrętaka Pozidriv o rozmiarze 2, a dodatkowo zaciski cewek zostały umieszczone na czołowej płycie stycznika i dzięki temu nie przykrywają okablowania torów głównych.
Znamionowe napięcie sterowania Us w urządzeniu dla AC o częstotliwości od 50 Hz do 60 Hz jest w zakresie od 400 V do 440 V. Z kolei znamionowy prąd pracy le dla AC-1, 400 V jest równy 14 A, dla AC-3, 400 V jest to 9 A, a znamionowa moc pracy przy AC-3, 400 V jest równa 4 kw.
Stycznik posiada 3 bieguny oraz 1 styk pomocniczy zwierny. Producentem urządzenia jest renomowana firma ETI POLAM.
- Producent: EATON
- SKU: 1115-212AA-KM304
- Number referencyjny: 276692
- Kod EAN: 4015082766924
- EAN: 4015082766924
- Jednostka: szt.
- Kod_producenta: 276692
- Liczba styków głównych zwiernych: 3
- Liczba styków pomocniczych zwiernych: 1
- Rodzaj napięcia sterowniczego: AC
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Seria: DILM
- Wersja modułowa: Nie
- Znamionowa moc pracy przy AC-3, 400 V [kW]: 4
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 400
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 400
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do: 440
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od: 440
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]: 14
- Znamionowy prąd pracy Ie przy AC-3, 400 V [A]: 9
