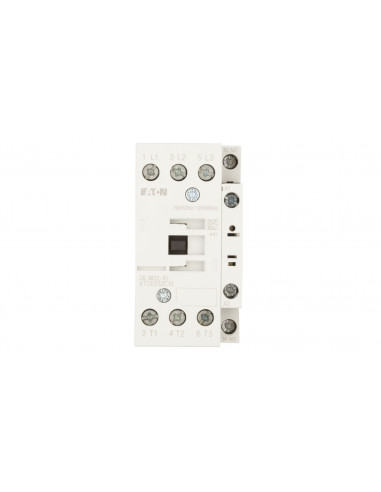

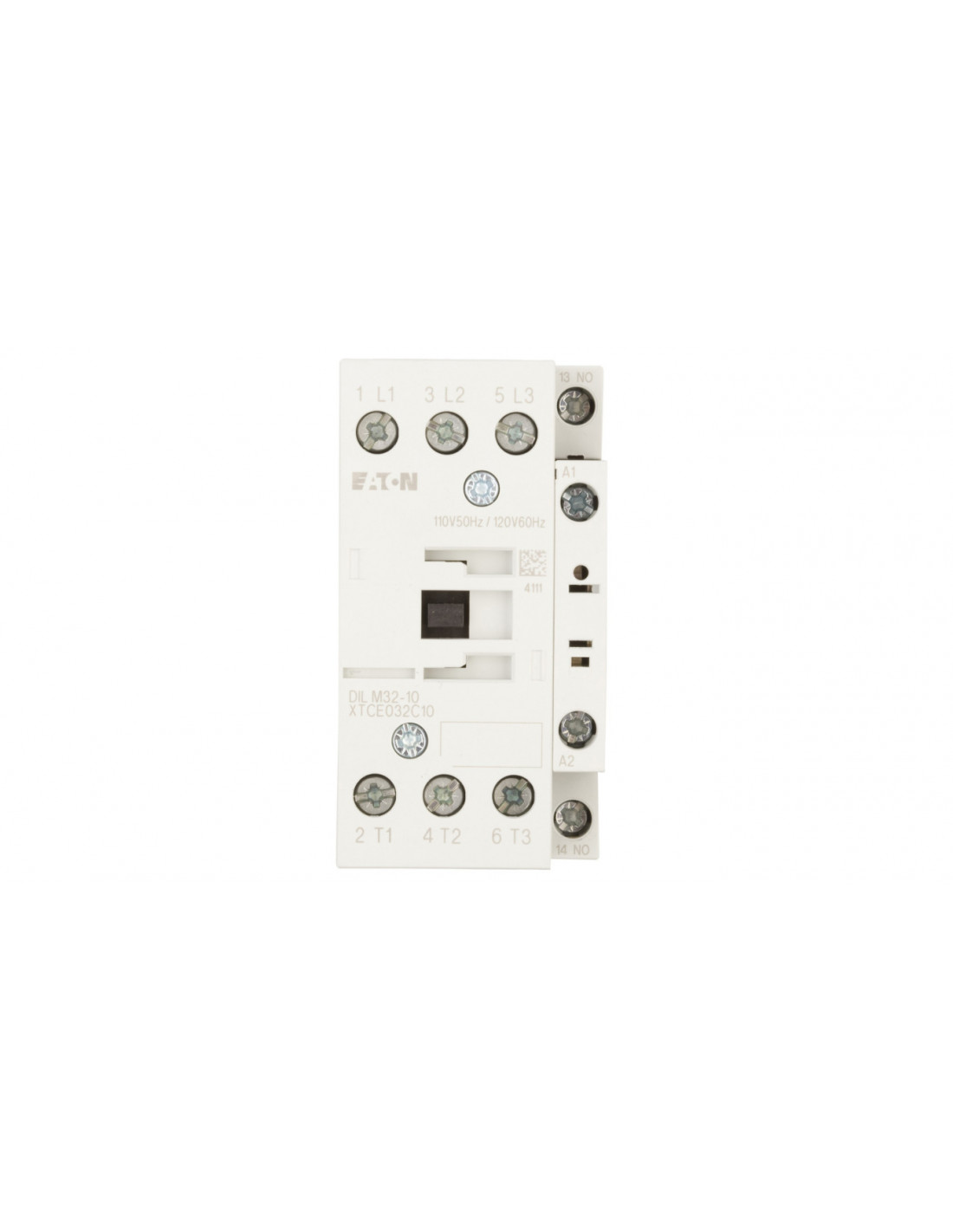

Stycznik mocy służy do załączania transformatorów, instalacji grzewczych, oświetleniowych oraz systemów do kompensacji mocy biernej. Został on wybudowany zgodnie z normą IEC/EN 60947-4-1, która wymaga efektywnego działania nawet przy małych wahaniach napięcia sieci. Urządzenie posiada 3 styki główne zwierne i 1 styk pomocniczy zwierny.
Stycznik montuje się na płycie montażowej przy użyciu śrub mocujących, a zaciski przyłączeniowe styków pomocniczych, cewek i przewodów głównych są kompatybilne z wkrętakiem Pozidriv wielkość 2. Ponadto, zaciski cewek nie przykrywają okablowania torów głównych, ze względu na ich umiejscowienie na czołowej płycie stycznika.
Znamionowe napięcie sterowania Us w styczniku dla AC o częstotliwości 50 Hz jest równe 110 V, a dla częstotliwości 60 Hz jest 120 V. Znamionowy prąd pracy Ie dla AC-1, 400 V wynosi 45 A, a przy AC-3,400 V jest to 32 A. Znamionowa moc pracy przy AC-3, 400 V ma wartość 15 kW.
Producentem stycznika jest firma EATON ELECTRIC, która projektując swoje urządzenia opiera się wyłącznie na innowacyjnych rozwiązaniach.
- Producent: EATON
- SKU: 1115-212AA-KM453
- Number referencyjny: 277257
- Kod EAN: 4015082772574
- EAN: 4015082772574
- Jednostka: szt.
- Kod_producenta: 277257
- Liczba styków głównych zwiernych: 3
- Liczba styków pomocniczych zwiernych: 1
- Rodzaj napięcia sterowniczego: AC
- Rodzaj przyłącza obwodu głównego: Połączenie śrubowe
- Seria: DILM
- Wersja modułowa: Nie
- Znamionowa moc pracy przy AC-3, 400 V [kW]: 15
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 110
- Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 110
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do: 120
- Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od: 120
- Znamionowy prąd pracy Ie dla AC-1, 400 V [A]: 45
- Znamionowy prąd pracy Ie przy AC-3, 400 V [A]: 32
