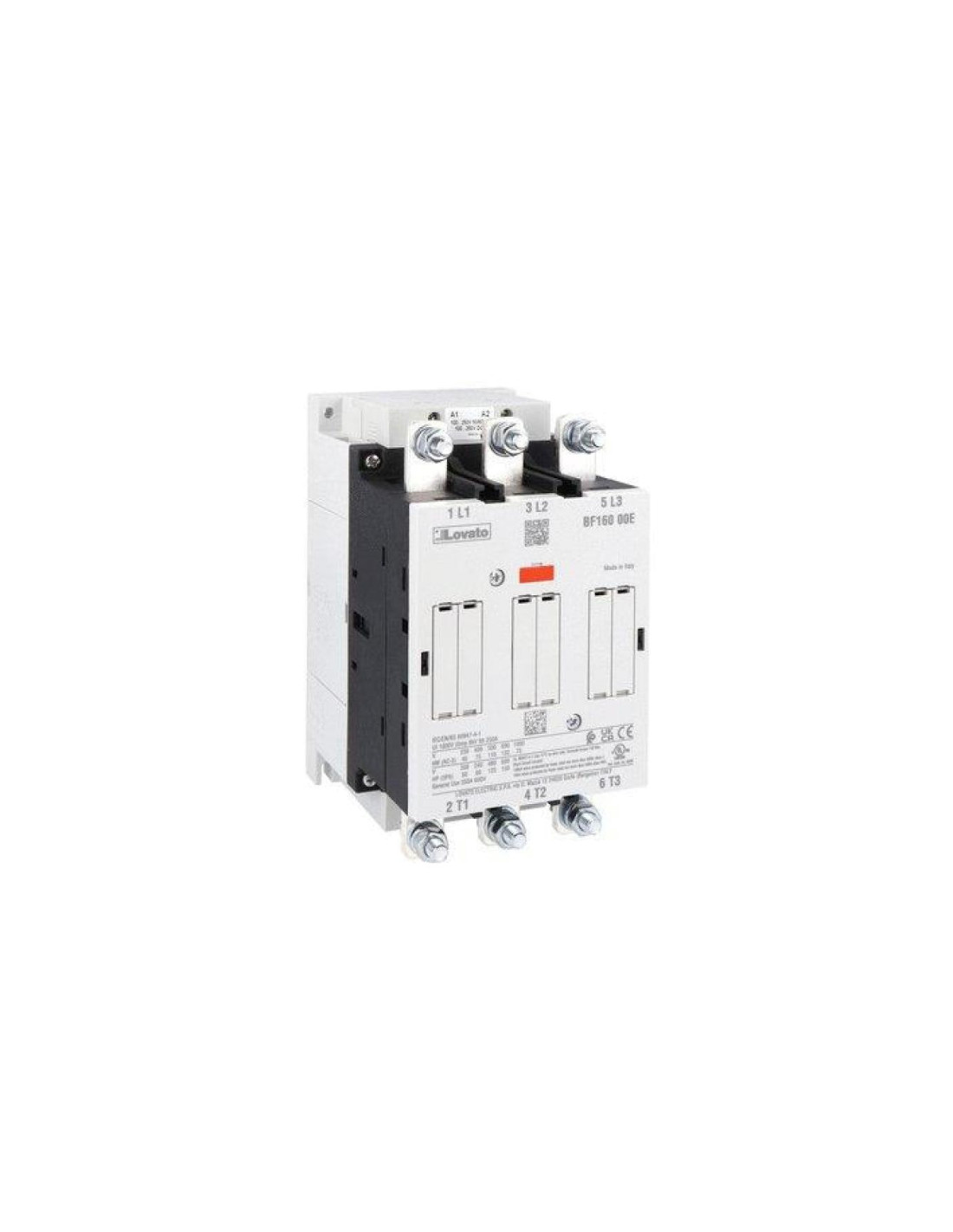

Stycznik mocy 3P 160A w AC3 cewka 100...250VAC/DC BF16000E230

Stycznik mocy 3 polowy 160A AC3, 250A AC1

Cewka sterowana elektronicznie, może być zasilana napięciem AC lub DC

Zakres zasilania cewki od 100 do 250 VAC/DC.

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX10C10 (1 zwierny), BFX10C01 (1 rozwierny), zaciski śrubowe

- zestyki pomocnicze (montaż z boku stycznika): BFX12C11 (1 zwierny +1 rozwierny), BFX12C20 (2 zwierne), BFX12C02 (2 rozwierne), zaciski śrubowe.

Na styczniku można zamontować maksymalnie 6 sztuk zestyków pomocniczych.

- blokady mechaniczne: BFX5500 (stycznik obok stycznika), BFX5503 oraz BFX5504 (stycznik nad stycznikiem)

- przekaźniki termiczne: seria RF200…

Znamionowe napięcie izolacji Ui IEC/EN 1 000V

Znamionowe napięcie udarowe Uimp 8kV

Prąd roboczy termiczny Ith 250A

Prąd roboczy Ie:

250A AC-1 (≤40°C)

160A AC-3 (≤440VAC ≤55°C)

75A AC-4 (400VAC)

Znamionowa moc robocza AC-3 (T≤55°C)

45 kW przy 230VAC

75 kW przy 400VAC

110 kW przy 500VAC

132 kW przy 690VAC

75 kW przy 1000VAC

Temperatura pracy: min. -40°C maks. +70°C

Temperatura składowania min. -50°C maks. 80°C

Trwałość mechaniczna 10 000 000 cykli

Trwałość elektryczna 1 000 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°



* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

• Producent: LOVATO
• SKU: 0001-00018-17004
• Number referencyjny: BF16000E230
• Kod EAN: 8013975300312
• CN: 8536508000
• PKWiU: 27.33.11.0
• Rodzaj napięcia sterowania: AC/DC
• Wersja modułowa: Nie
• Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od: 100
• Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do: 250
• Znamionowe napięcie sterowania Us dla DC [V] od: 100
• Znamionowe napięcie sterowania Us dla DC [V] do: 250
• Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od: 100
• Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do: 250
• Znamionowy prąd pracy przy AC-4, 400 V [A]: 56
• Liczba styków pomocniczych rozwiernych: 0
• Liczba styków pomocniczych zwiernych: 0
• Liczba styków głównych rozwiernych: 0
• Liczba styków głównych zwiernych: 3
• Znamionowa moc pracy przy AC-3, 400 V [kW]: 75
• Znamionowy prąd pracy Ie dla AC-1, 400 V [A]: 250
• Znamionowy prąd pracy Ie przy AC-3, 400 V [A]: 160
