Styczniki to urządzenia przeznaczone do załączania i wyłączania obwodów prądowych przy pomocy cewki elektromagnetycznej. Powszechnie stosowane są do zasilania odwodów silnikowych, urządzeń grzewczych, oświetleniowych, pomp lub urządzeń o znacznej mocy. Napięcie elektryczne podane na zaciski cewki elektromagnetycznej powoduje zmianę położenia styków stycznika i w konsekwencji załączenie lub wyłączenie zasilanego obwodu.

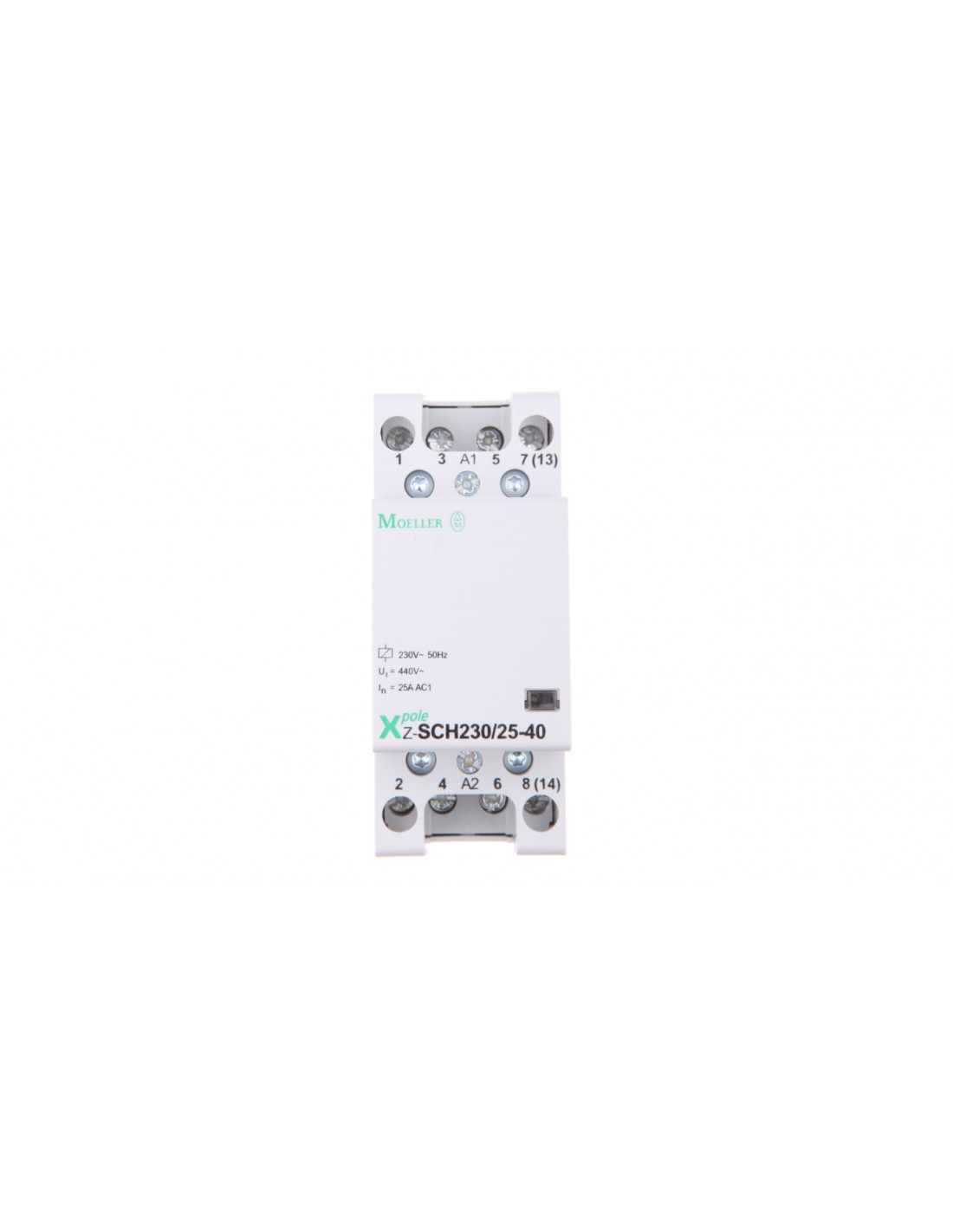

Urządzenie to cechuje się dużą trwałością mechaniczną oraz dużą częstotliwością łączeń. Stycznik o symbolu Z-SCH230/25-40 wykonany został przez firmę Eaton i oznaczony numerem katalogowym 248847.
Prąd znamionowy tego urządzenia dla kategorii użytkowania AC1 wynosi 25A co oznacza, że moc załączanego urządzenia przy napięciu 230V może wynosić nawet 9,5KW. Napięcie sterowania cewki to 230V AC. Urządzenie wyposażono w cztery styki zwierne i jest mocowane na szynie montażowej TH-35. Trwałość mechaniczna określona przez producenta wynosi ok 100 tysięcy cykli. Minimalne zamówienie realizowane przez sklep internetowy to jedna sztuka.
- Producent: EATON
- SKU: 1115-211AM-KM004
- Number referencyjny: 248847
- Kod EAN: 4015082488475
- EAN: 4015082488475
- Głębokość wbudowania [mm]: 60
- Jednostka: szt.
- Kategoria użytkowania AC-...: 1
- Kod_producenta: 248847
- Liczba modułów: 2
- Liczba styków zwiernych: 4
- Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]: 2552
- Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]: 1044
- Maksymalna zdolność łączeniowa dla świetlówek [VA]: 1160
- Maksymalna zdolność łączeniowa dla żarówek [W]: 3000
- Możliwość dodatkowego wyposażenia: Tak
- Rodzaj napięcia sterowania: AC
- Rodzaj napięcia zasilania: AC
- Seria: Z-SCH
- Stopień ochrony (IP): IP40
- Suwak do obsługi manualnej: Nie
- Znamionowe napięcie cewki [V]: 230
- Znamionowe napięcie pracy [V] do: 440
- Znamionowe napięcie pracy [V] od: 440
- Znamionowy prąd pracy [A]: 25
