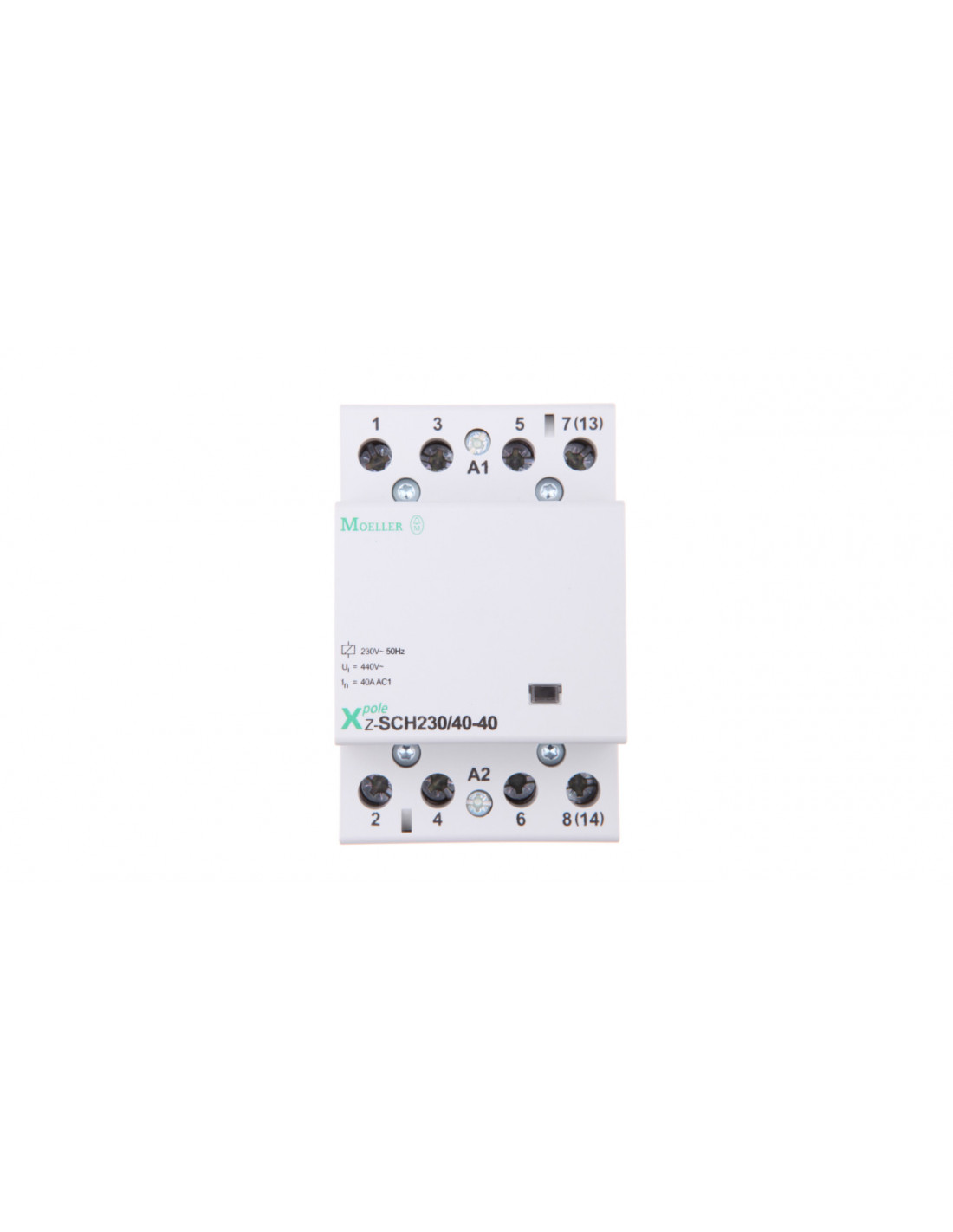

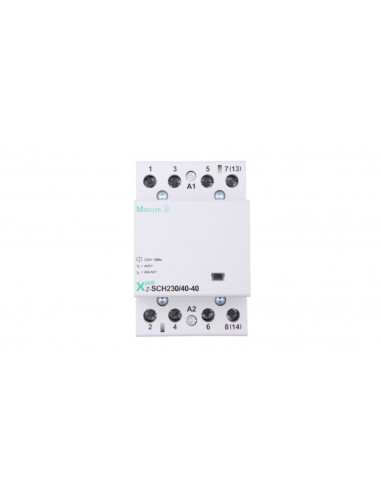

Styczniki to aparaty elektryczne powszechnie stosowane do załączania i wyłączania obwodów prądowych przy pomocy cewki elektromagnetycznej. Stycznik modułowe Z-SCH firmy Eaton znajdują zastosowanie jako elementy łączeniowe w układach sterowania silnikami, urządzeniami grzewczymi, oświetleniowymi, pompami lub wentylacją. Napięcie elektryczne zasilające cewkę elektromagnesu stycznika powoduje zmianę położenia styków stycznika i w konsekwencji załączenie lub wyłączenie zasilanego obwodu. Każdy stycznik serii Z-SCH został wyposażone w lampkę sygnalizującą stan pracy stycznika. Urządzenia te cechuje się dużą trwałością mechaniczną oraz dużą częstotliwością łączeń. Stycznik Z-SCH230/40-40 wykonała firma Eaton i skatalogowała go pod numerem 248852. Prąd znamionowy tego stycznika (dla kategorii AC1) wynosi 40A co oznacza, że moc załączanego urządzenia przy napięciu 230V może wynosić 16KW. Napięcie sterowania cewki to 230V AC. Urządzenie wyposażono w cztery styki zwierne. Mocowanie stycznika do szyny montażowej TH-35 realizowane jest poprzez zatrzask, tak aby montaż przebiegał jak najszybciej bez dodatkowych komplikacji. Trwałość mechaniczna określona przez producenta wynosi ok 100 tysięcy cykli. Minimalne zamówienie realizowane przez sklep internetowy to jedna sztuka.
- Producent: EATON
- SKU: 1115-211AM-KM005
- Number referencyjny: 248852
- Kod EAN: 4015082488529
- EAN: 4015082488529
- Głębokość wbudowania [mm]: 60
- Jednostka: szt.
- Kategoria użytkowania AC-...: 1
- Kod_producenta: 248852
- Liczba modułów: 3
- Liczba styków zwiernych: 4
- Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]: 5336
- Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]: 2088
- Maksymalna zdolność łączeniowa dla świetlówek [VA]: 2610
- Maksymalna zdolność łączeniowa dla żarówek [W]: 5520
- Możliwość dodatkowego wyposażenia: Tak
- Rodzaj napięcia sterowania: AC
- Rodzaj napięcia zasilania: AC
- Seria: Z-SCH
- Stopień ochrony (IP): IP40
- Suwak do obsługi manualnej: Nie
- Znamionowe napięcie cewki [V]: 230
- Znamionowe napięcie pracy [V] do: 440
- Znamionowe napięcie pracy [V] od: 440
- Znamionowy prąd pracy [A]: 40
