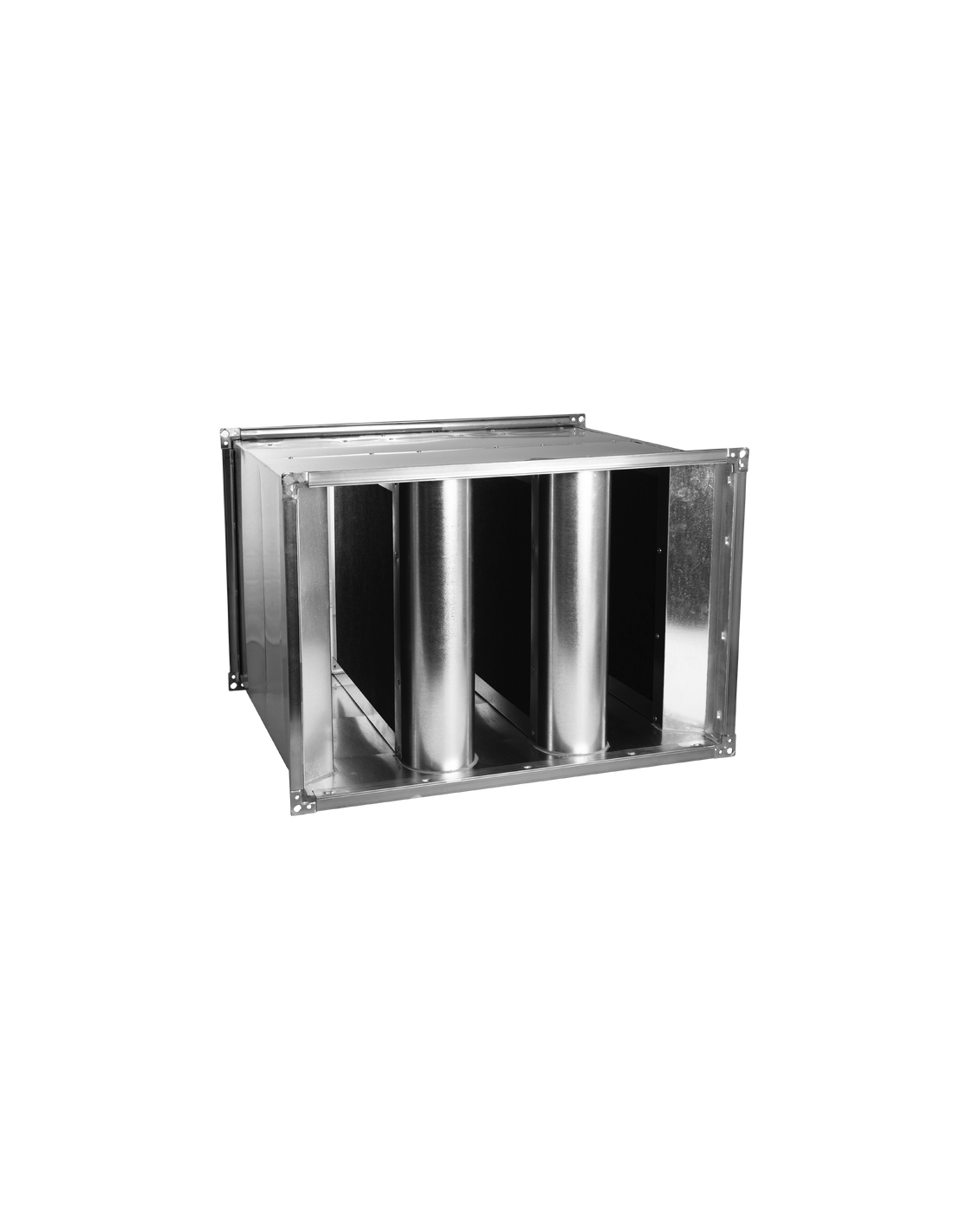

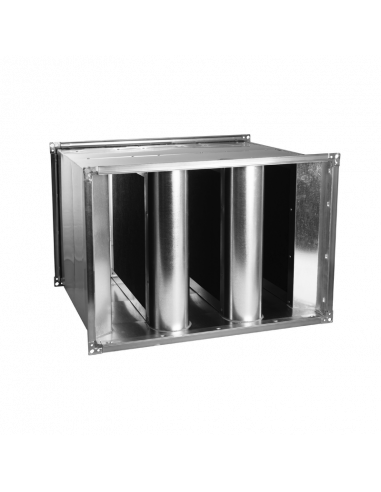

TŁUMIK AKUSTYCZNY PROSTOKĄTNY OCYNKOWANY SLC-200-05-1600-0300-1000

Tłumiki akustyczne kanałowe prostokątne SLC i SRC przeznaczone są do tłumienia hałasu w instalacjach wentylacyjnych i klimatyzacyjnych. Przeważnie montowane są między wentylatorem, a kanałem nawiewnym lub wywiewnym, oraz przed nawiewnikami powietrza. Tłumik składa się z obudowy oraz kulis wewnętrznych. Obudowa wykonana jest z blachy stalowej ocynkowaneji posiada na końcach ramki z profili blaszanych. Kulisa z jednej strony jest zaokrąglona i składa się z ramyz blachy stalowej ocynkowanej i wkładu dźwiękochłonnego, absorbującego energię akustyczną. Wkład dźwiękochłonny stanowi połączenie niepalnych płyt wełny mineralnej. Jego powierzchnia zewnętrzna pokryta jest specjalną, odporną na ścieranie tkaniną, która zabezpiecza wełnę mineralną. Płyty z wełny mineralnej pokryte są welonem z włókna szklanego w kolorze czarnym, których powłoka jest dostosowana do przepływu powietrza z prędkością 20 m/s. Maksymalna temperatura nośnika energii cieplnej wynosi 250°C. Wyrób jest niepalny. Przy większych wymiarach a lub b kulisy wykonuje się jako łączone.

Ze względu na budowę wyróżniamy trzy rodzaje kulis:
L – kulisy absorpcyjne,
R – kulisy absorpcyjno-rezonatorowe
P – kulisy absorpcyjno-rezonatorowe, perforowane

Odległośćmiędzy kulisami wynosi 40 – 100 mm. W czasie transportu, składowania oraz montażu tłumików na budowie należy zachować ostrożność, aby nie uszkodzić powierzchni kulis.
Tłumiki prostokątne SLC, SRC i SPC montowane są w ciągach wentylacyjnych z pionowo ustawionymi kulisami.
