Charakterystyka:
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Ochronnik typu 1+2 (klasa B+C) DC znajduje zastosowanie w systemach fotowoltaicznych.
Ochrona systemów fotowoltaicznych PV i instalacji solarnych przed przepięciami spowodowanymi przez pośrednie uderzenie pioruna oraz przed przepięciami komutacyjnymi. SPD badane indukowanym prądem udarowym In (8/20 μs) oraz prądem udarowym probierczym Iimp (10/350 μs).
Znamionowy prąd wyładowczy 8/20µs (In)
20kA
Maksymalny prąd wyładowczy (Imax)
50kA
Udarowy prąd wyładowczy 10/350µs (Iimp)
12,5kA
Napięciowy poziom ochrony (Up)
≤4.0kV
Napięcie znamionowe DC (Unpv)
1000V
Największe napięcie trwałej pracy DC (Ucpv)
1200V
Czas zadziałania (TA)
≤100ns
Dopuszczalna wilgotność (Rh)
≤95%
Rezystancja izolacji (Risol)
>10³MΩ
Maksymalny dodatkowy bezpiecznik
160A gL
Maksymalny prąd zwarciowy DC (Iscpv)
1000A
Prąd upływu
brak
Przekrój przyłączanych przewodów
4 ~ 35mm²
Materiał obudowy
PA6-V0
Wskaźnik stanu wkładki
optyczny
Montaż
szyna TH35
Zakres temperatur pracy (Tu)
-40°C ~ +80°C
Stopień ochrony
IP20
- Producent: ELS POLSKA Sp. z o.o.
- SKU: 0001-00018-82413

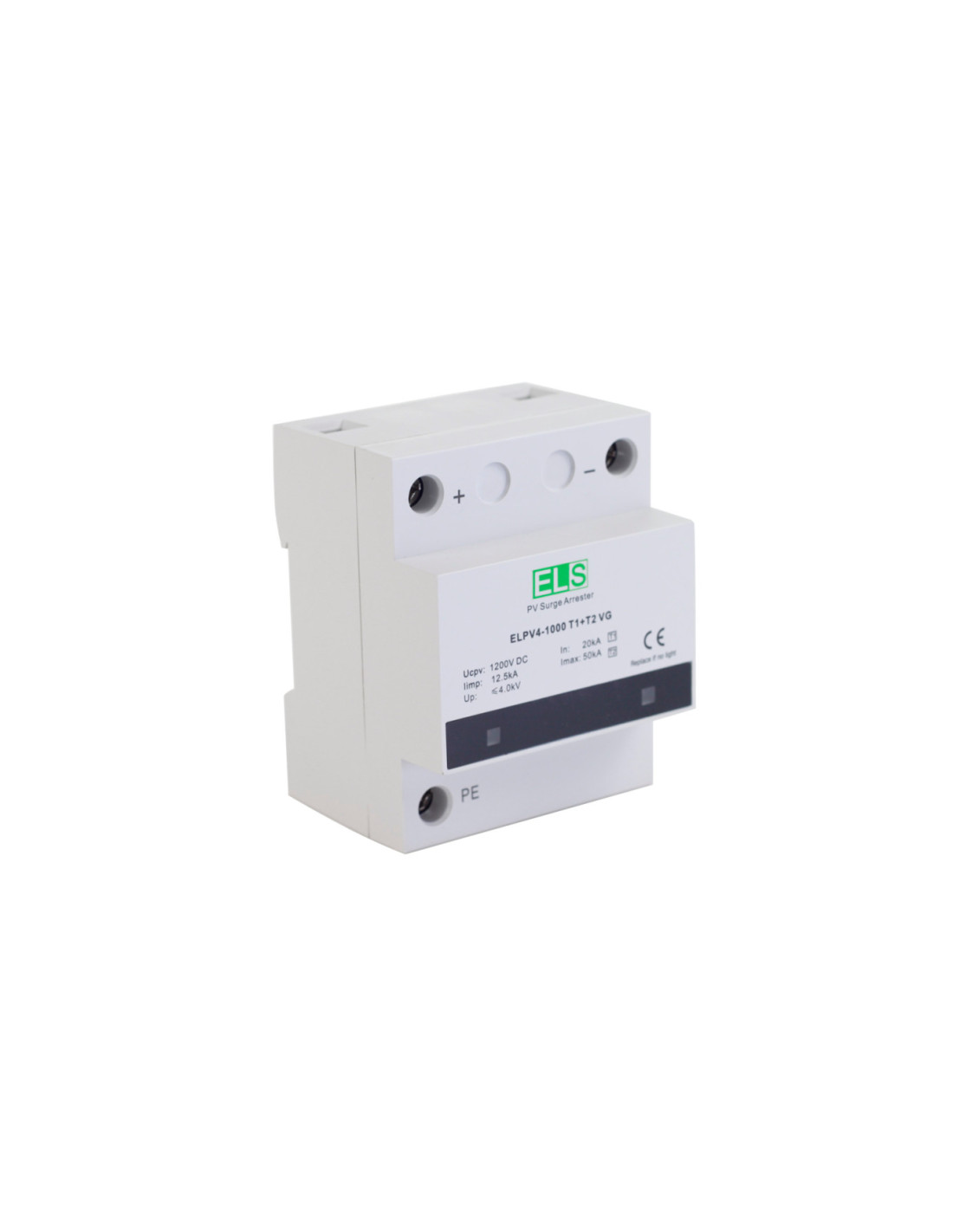

- Number referencyjny: ELPV4-1000T1+T2 VG RS
- Kod EAN: 5902944687147
- CN: 85363090
- Rodzaj napięcia zasilania: DC
