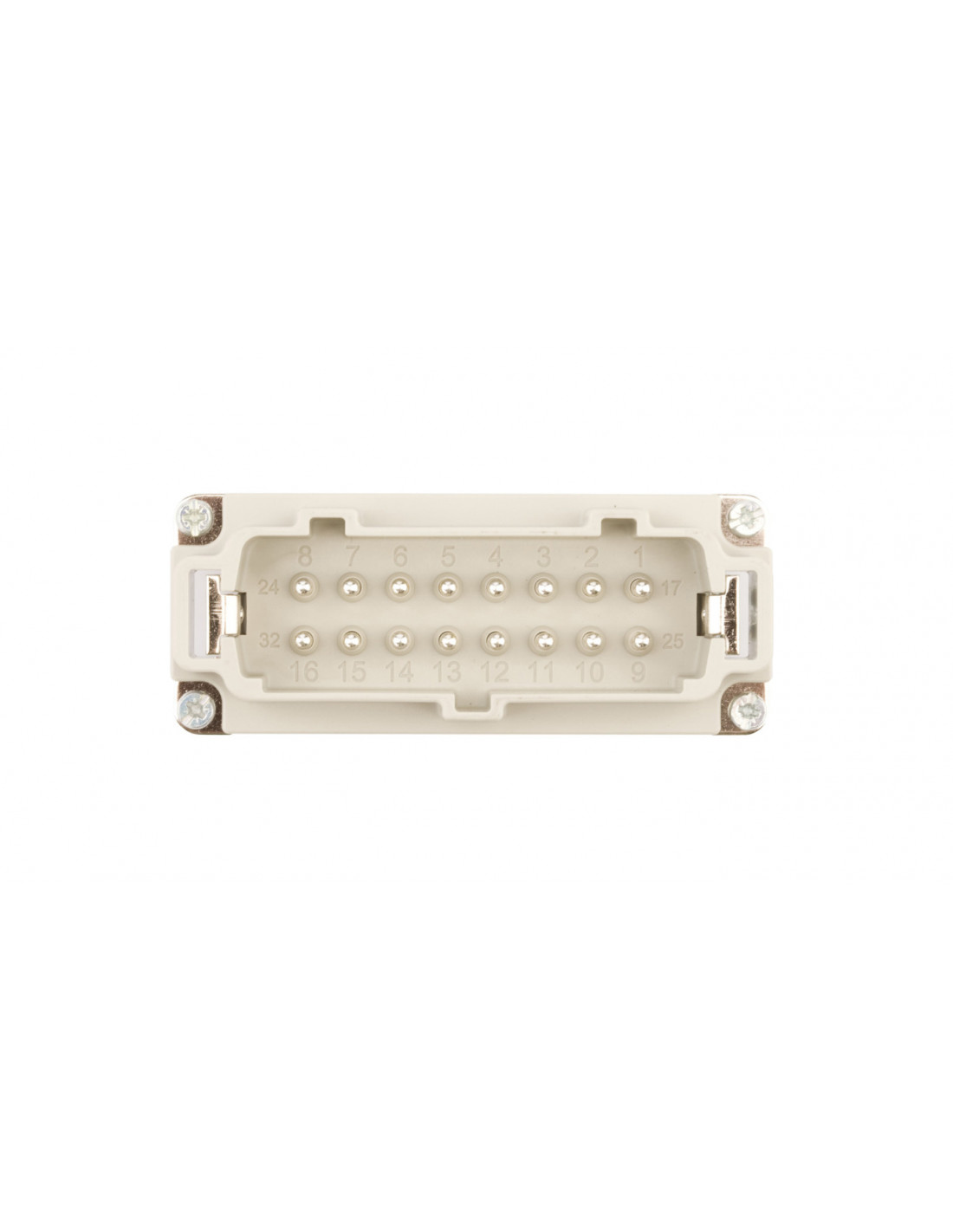

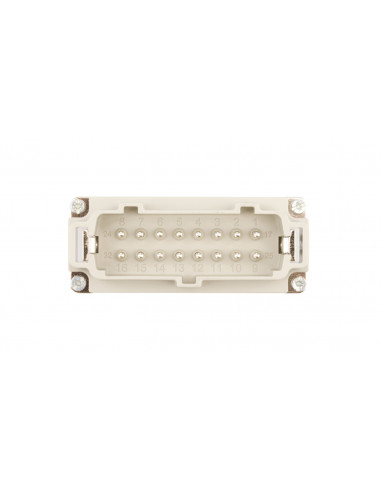

Wkład złącza to najwyższej klasy urządzenie firmy Lapp Kabel. Prezentowany tu model wkładu ma długość liczącą 84,5 mm, szerokość równą 34 mm oraz wysokość mierzącą 31,2 mm. Artykuł wyposażono w blokadę. Przekrój przyłączanego przewodu jednodrutowego wynosi od 0,5 mm2 do 2,5 mm2. Podobną wielkość ma przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej oraz z tą końcówką. Do obwodu głównego można podpiąć aparaturę za pomocą śrubek mocujących, które będą łatwe w użyciu nawet dla niedoświadczonego jeszcze użytkownika. Stopień ochrony sprzętu, o którym tu mowa wynosi IP65. Aparat może być zatem stosowany w pomieszczeniach zamkniętych, jak i na zewnątrz. Jest bowiem odporny na działanie wilgoci i kurzu. Temperatura, w jakiej urządzenie będzie prawidłowo działało wynosi od -40 oC do +100 oC. Wkład wykonano z tworzywa sztucznego. Wyposażono w 16 styków i 2 tory stykowe. Pokrycie styków zrobiono ze srebra. Znamionowe napięcie udarowe sięga 6 kV. Znamionowe napięcie sterowania to 500 V. Znamionowy prąd ma wartość 16 A.
- Producent: LAPP KABEL
- SKU: 0918-653AA-LC155
- Number referencyjny: 10194000
- Kod EAN: 4044773054798
- Długość [mm]: 84.5
- Ean: 4044773054798
- Jednostka: szt.
- Kąt wtyk/złącze: 180° (poziomo)
- Kod_producenta: 10194000
- Liczba styków: 16
- Liczba torów stykowych: 2
- Materiał obudowy: Tworzywo sztuczne
- Materiał pokrycia styków: Srebro
- Napięcie znamionowe [V]: 500
- Prąd znamionowy In [A]: 16
- Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 2.5
- Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 0.5
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do: 2.5
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od: 0.5
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do: 2.5
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od: 0.5
- Przekrój przyłączanego przewodu wielożyłowego [mm2] do: 2.5
- Przekrój przyłączanego przewodu wielożyłowego [mm2] od: 0.5
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Rodzaj ryglowania: Inne
- Rodzaj styku: Pin/sztyft
- Seria: EPIC H-BE 16
- Stopień ochrony (IP), zamontowany: IP65
- Stopień zanieczyszczenia (wartości): 3
- Szerokość [mm]: 34
- Temperatura otoczenia [°C] do: 100
- Temperatura otoczenia [°C] od: -40
- Wysokość [mm]: 31.2
- Z blokadą: Tak
- Zakres temperatur pracy [°C] do: 100
- Zakres temperatur pracy [°C] od: -40
- Znamionowe napięcie udarowe [kV]: 6
