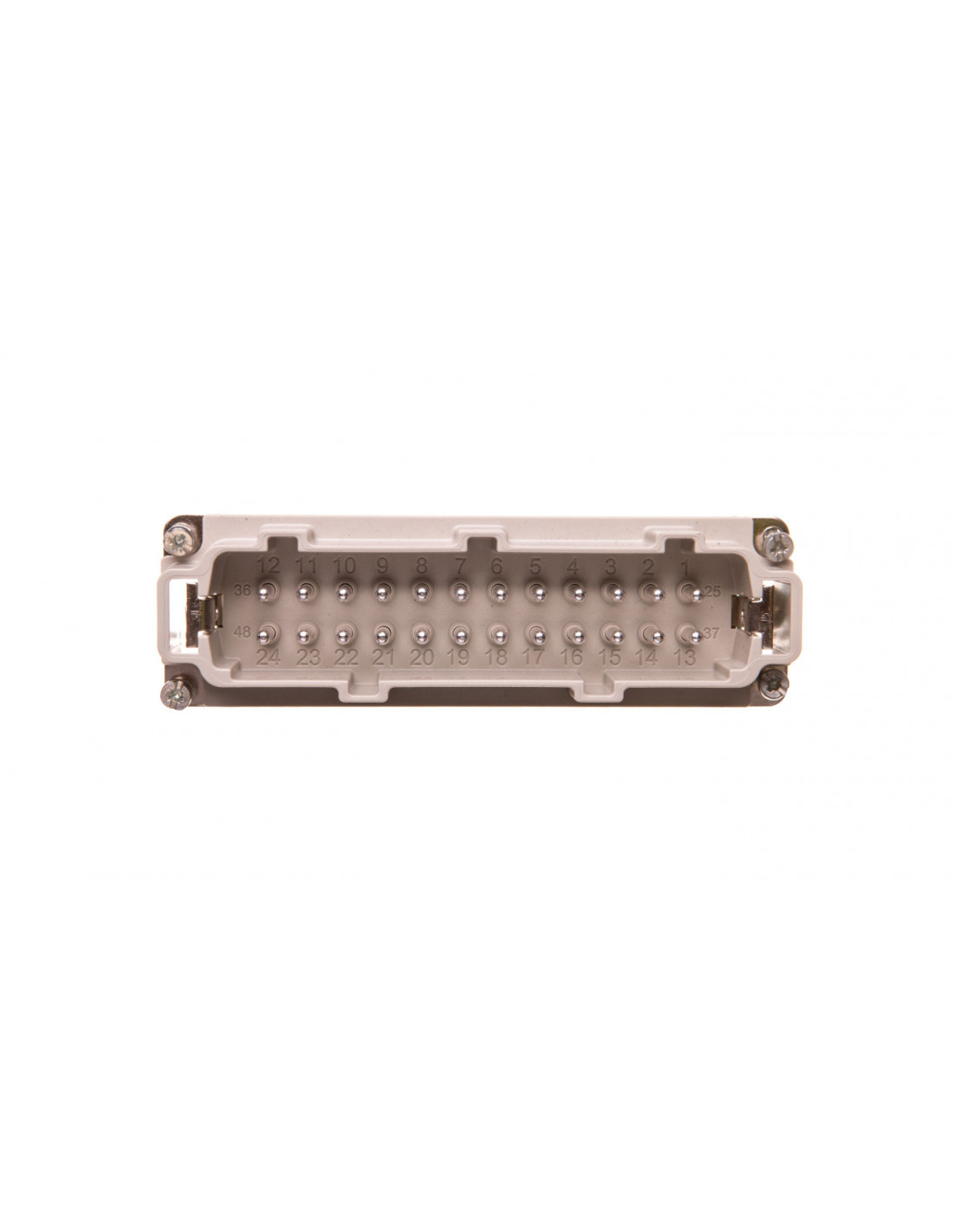

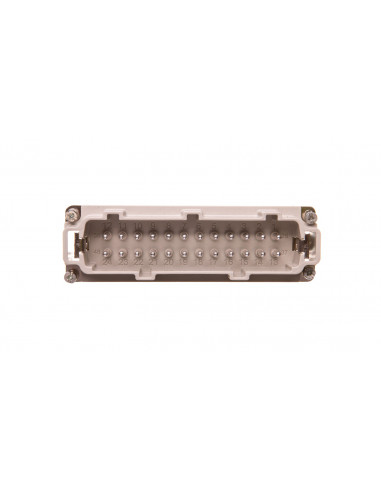

Prezentowany wkład złącza został opisany stosunkowo wysokim stopniem ochrony - IP . Takie oznaczenie informuje nas o tym, że osprzęt może być z powodzeniem instalowany również na zewnątrz budynków. Jest bowiem skutecznie chroniony przed szkodliwymi oraz przede wszystkim niebezpiecznymi strumieniami wody. Jest to wynikiem tego, że wkład został wykonany z najwyższej jakości tworzywa sztucznego, które jest niezwykle trwałe, a ponadto odporne na ścieranie i na zarysowania. Wkład wyposażono w 24 styki, a także w dwa tory stykowe. Są to styki typu sztyft. Każdy styk został ponadto pokryty srebrem najwyższej próby. Temperatura, przy jakiej pracuje obudowa waha się od - 40 do 100 °C. Nie bez znaczenia są także parametry elektryczne osprzętu. Jego napięcie znamionowe wynosi 500 V, a z kolei wartość prądu znamionowego jest równa 16 A. Rodzajem połączenia elektrycznego zamontowanego w tym produkcie jest połączenie śrubowe. Wkład jest częścią innowacyjnej kolekcji EPIC H-BE, która została zaprojektowana i wyprodukowana przez koncern Lapp Kabel. Jest to jeden z wiodących wytwórców między innymi przewodów, kabli, a także akcesoriów kablowych.
- Producent: LAPP KABEL
- SKU: 0002-00001-37647
- Number referencyjny: 10204100
- Kod EAN: 4044773585711
- Ean: 4044773585711
- Jednostka: szt.
- Kąt wtyk/złącze: 180° (poziomo)
- Kod_producenta: 10204100
- Liczba styków: 24
- Liczba torów stykowych: 2
- Materiał obudowy: Tworzywo sztuczne
- Materiał pokrycia styków: Srebro
- Napięcie znamionowe [V]: 500
- Prąd znamionowy In [A]: 16
- Przekrój przyłączanego przewodu jednodrutowego [mm2] do: 2.5
- Przekrój przyłączanego przewodu jednodrutowego [mm2] od: 0.5
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do: 2.5
- Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od: 0.5
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do: 2.5
- Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od: 0.5
- Rodzaj połączenia elektrycznego: Połączenie śrubowe
- Rodzaj styku: Pin/sztyft
- Seria: EPIC H-BE 24
- Stopień ochrony (IP), zamontowany: IP65
- Stopień zanieczyszczenia (wartości): 3
- Temperatura otoczenia [°C] do: 100
- Temperatura otoczenia [°C] od: -40
- Z blokadą: Nie
- Zakres temperatur pracy [°C] do: 100
- Zakres temperatur pracy [°C] od: -40
- Znamionowe napięcie udarowe [kV]: 6
