Słupkowy. Jednofazowy. Z wyzwalaniem wskazania.

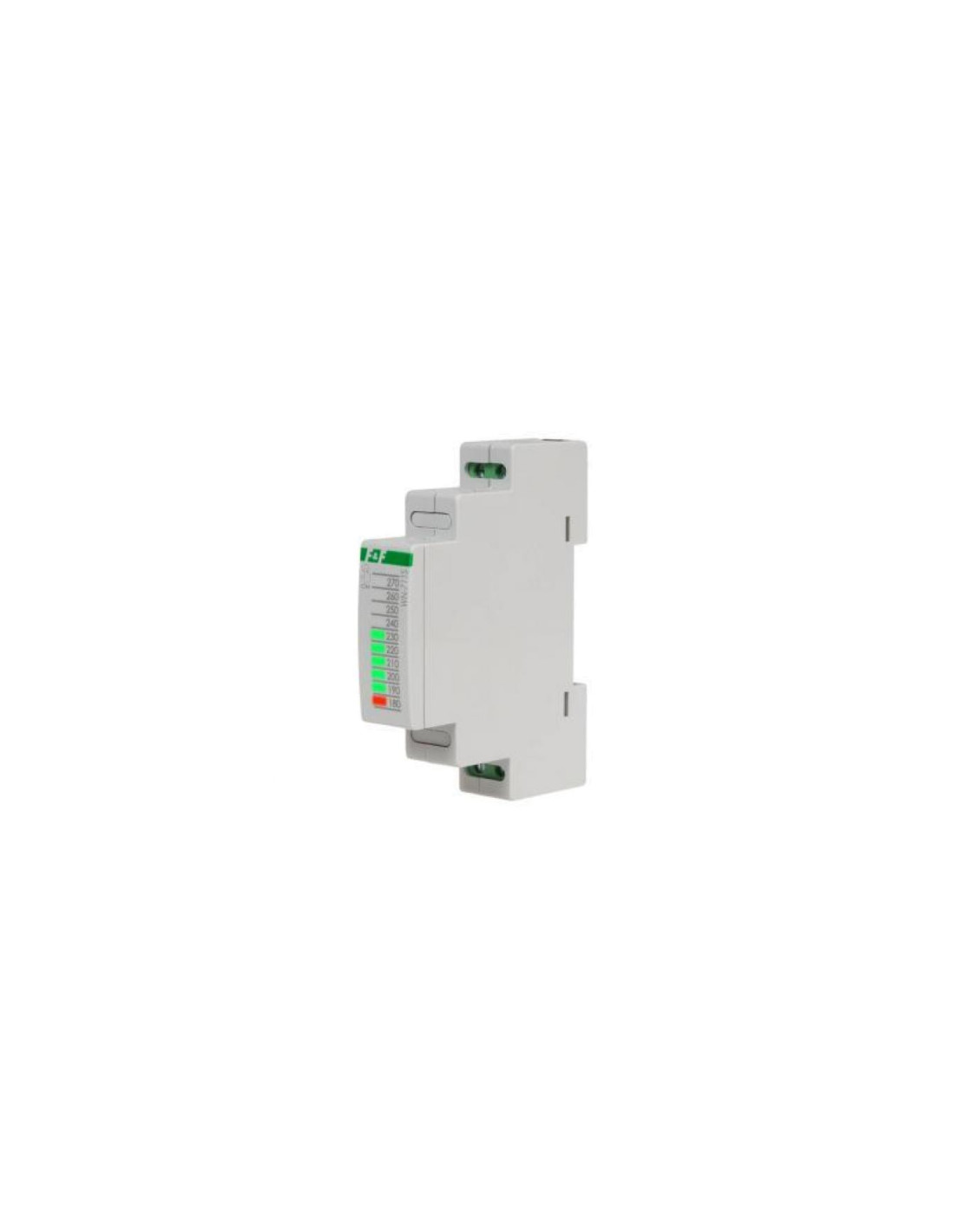

Wskaźnik napięcia WN-711 służy do ciągłego pomiaru wartości napięcia w sieci jednofazowej.
Działanie

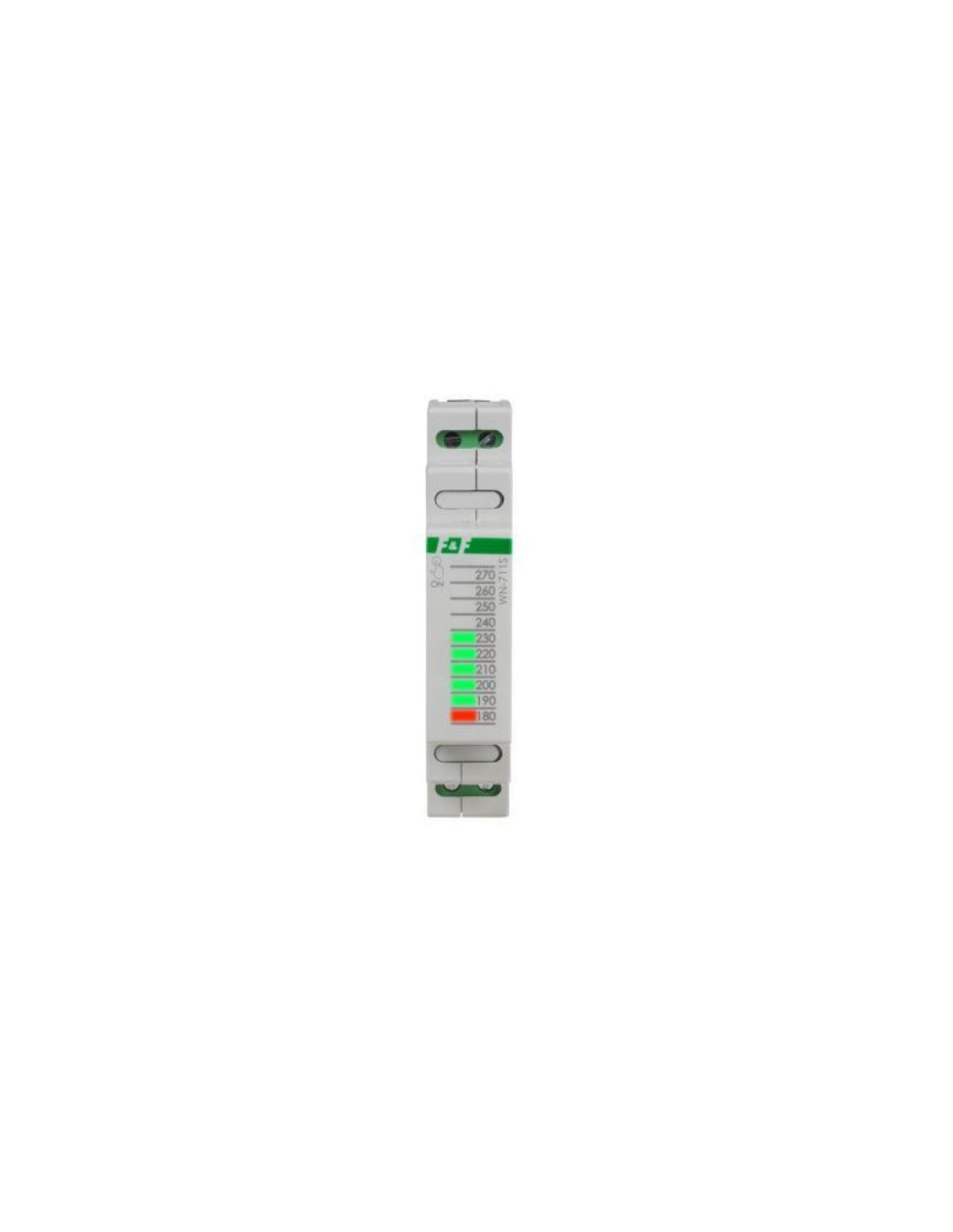

Przedział wskazywanego napięcia wynosi od 180 V do 270 V z dokładnością odczytu 10 V . Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokości. Wartość napięcia z przedziału od 190 V do 260 V jest wskazywana świeceniem zielonych diod LED. Wartości skrajne 180 V oraz 270 V wskazywane są poprzez czerwoną diodę LED. Napięcie niższe od 190 V pokazywane jest poprzez miganie czerwonej diody 190 V. Napięcie wyższe od 270 V wskazywane jest poprzez miganie diody znajdującej się najwyżej, lub w przypadku pracy „słupek” miganiem całego bargrafu. Urządzenie może pracować w trybie „słupek” lub „pojedyncza dioda”. Wyboru dokonuje się poprzez zwarcie (lub nie) wyprowadzeń 10-12.
- Producent: F&F
- SKU: 0001-00018-36854
- Number referencyjny: WN-711S
- Kod EAN: 5902431671062
- PKWiU: 26.51.43.0
- Zakres pomiarowy [°C] do: 270
- Zakres pomiarowy [°C] od: 180
- Szerokość wyrażona liczbą modułów: 1
- Podświetlenie skali pomiarowej: Tak
- Połączenie przez przekładnik: Nie
- Skalibrowany: Tak
- Wersja modułowa: Tak
- System pomiarowy: Inne
- Rodzaj napięcia: AC/DC
